FOXBORO
FOXBORO P0924JH控制系统模块
产品详情

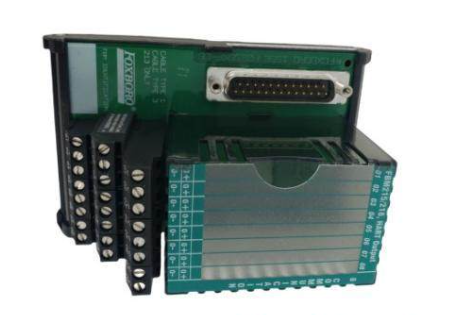

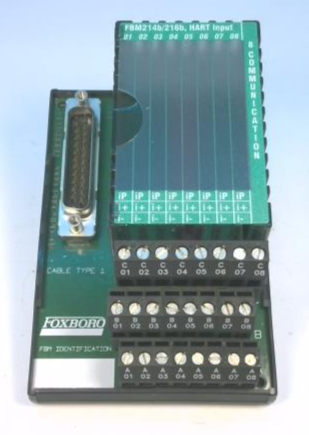

FOXBORO P0924JH控制系统模块
品牌背景与产品定位
FOXBORO（福克斯波罗）作为施耐德电气旗下核心工业控制品牌，凭借百年过程自动化技术积淀，在全球能源、化工、电力等关键工业领域构建了深厚的技术壁垒与市场口碑。其推出的I/A Series分布式控制系统（DCS）及配套模块产品，以高可靠性、强抗干扰能力和灵活的系统适配性为核心优势，为工业自动化控制系统提供稳定的现场数据采集、逻辑运算与执行控制支撑。
FOXBORO P0924JH 是一款专为工业现场精准控制设计的高性能控制系统模块，隶属于FOXBORO I/A Series系统核心配套组件系列，核心定位是作为中小型工业自动化系统的现场控制单元，负责接收现场各类传感器、变送器的输入信号，通过内置的控制算法完成数据处理与逻辑运算，输出精准控制信号驱动执行机构，同时实现与上位机系统的高效数据交互。该模块具备紧凑的模块化结构、丰富的信号适配能力及可靠的故障安全设计，符合工业控制领域相关标准，可广泛适配电力、化工、石油天然气等多种恶劣工业场景，为过程参数监测与设备精准控制提供核心保障。
核心产品特性与技术优势
1. 多类型信号适配，集成化数据处理
P0924JH 控制系统模块采用集成化信号处理架构，支持多种工业标准信号类型的接入与处理，可直接对接J、K、S等型号热电偶、Pt100热电阻等温度传感器，以及4~20mA、0~10V等模拟量信号传感器，同时兼容数字量输入/输出信号，无需额外配置信号转换组件。模块内置高精度数据转换单元，能对采集的现场信号进行精准滤波与线性校正，有效抑制工业现场的过程噪声与电源干扰，保障信号传输的准确性与稳定性，为精准控制决策提供可靠数据支撑。
2. 灵活控制算法，适配多元工艺需求
模块内置常规PID、自整定PID及模糊自适应PID三种核心控制模式，可根据不同工艺特性灵活切换。其中自整定PID模式能自动识别被控对象动态特性，智能优化PID参数，大幅降低现场调试难度；模糊自适应PID模式针对非线性、大滞后、时变的复杂工艺对象具备出色的适应能力，可有效提升控制精度与系统稳定性。同时支持多段程序控制与升温斜率控制功能，能满足间歇式生产、多阶段工艺切换等复杂控制需求，如化工反应釜的多阶段温度调控、工业窑炉的升温保温流程控制等。
3. 高可靠通信互联，系统集成便捷
模块配备标准化通信接口，支持Modbus、Ethernet等工业主流通信协议，可无缝对接FOXBORO I/A Series系统上位机、PLC及其他现场控制设备，实现数据的高速交互与互联互通。通过适配系统2Mbps现场总线，可支持冗余通信配置，当主通信路径出现故障时，能自动切换至备用路径，保障通信连续性。这种多协议兼容与冗余通信设计，打破了不同设备间的通信壁垒，简化了系统集成流程，便于实现工业自动化系统的集中监控与管理。
4. 模块化设计，安装维护高效
产品采用标准化模块化结构设计，体积紧凑轻便，适配FOXBORO I/A Series系统的DIN导轨安装式基板，可直接安装于标准工业机柜内，安装过程简单快捷，且基板支持多模块集中安装，便于系统的扩展与布局优化。模块支持热插拔功能，可在不中断系统整体运行的前提下完成模块的插拔与更换，无需拆卸现场设备接线端子电缆、电源和通讯电缆，大幅降低了系统停机维护时间与运维成本。
5. 工业级防护，环境适应性强劲
模块采用高强度压制铝外壳设计，具备出色的物理防护性能，可有效抵御工业现场的灰尘、振动等环境影响，保护内部电子线路的安全稳定。产品经过严格的抗电磁干扰测试，具备高度可靠的抗电磁干扰能力，能够在变频器、大型电机等强电磁干扰环境中稳定运行；同时可适应-20°C ~ 60°C的宽温工作范围及5% ~ 95%（无凝露）的相对湿度环境，能够满足ISA标准S71.04定义的恶劣工业环境要求，广泛适配各类复杂工业现场条件。
6. 全面故障安全设计，运行更可靠
模块支持丰富的故障-安全组态功能，可针对不同输出通道灵活设置故障-安全模式（保持/返回）及故障返回数据，当模块出现信号中断、电源故障或通信异常等问题时，能自动执行预设的安全保护动作，避免因设备失控导致的生产事故，保障生产过程的安全性与连续性。此外，模块配备面板式发光二极管（LED）指示灯，可直观显示模块工作状态、通信状态及通道运行情况，便于运维人员快速识别故障状态，提升故障排查效率。
关键技术参数详解
1. 核心信号参数
- 输入信号：支持J、K、S型热电偶，Pt100热电阻，4~20mA DC模拟量输入，0~10V DC模拟量输入，数字量输入
- 输出信号：4~20mA DC模拟量输出（负载电阻≤500Ω），0~10V DC模拟量输出（负载电阻≥1kΩ），继电器触点输出（AC250V/5A、DC30V/5A）
- 输入精度：±0.2%FS±1digit（标准工作条件下）
- 信号处理：集成Sigma-Delta数据转换技术，通道信号扫描周期≤25毫秒
- 滤波功能：可组态移动平均滤波器，有效抑制过程噪声与电源干扰
2. 通信接口参数
- 通信协议：支持Modbus、Ethernet等工业主流协议
- 总线接口：适配FOXBORO I/A Series系统2Mbps现场总线，支持冗余配置
- 通信速率：通过现场总线通讯组件（FCM）可实现与以太网现场总线10Mbps速率的转换适配
- 冗余特性：支持冗余以太网现场总线连接，可自动切换通信路径（A/B路径），保障通信连续性
3. 电源与功耗参数
- 供电方式：通过DIN导轨安装式基板获取独立直流供电，适配24VDC工业标准电源
- 功耗：低功耗设计，典型功耗≤8W（具体以实际配置为准）
4. 控制性能参数
- 控制模式：常规PID、自整定PID、模糊自适应PID
- 程序控制：支持8段程序控制，每段时间设定范围0~999分钟
- 升温斜率：0.1~99.9°C/分钟可调
- 控制周期：0.1~10秒可调
- 切换特性：支持手动/自动无扰切换，输出端具备0~60秒可调缓启动功能
5. 环境与物理参数
- 外壳材质：压制铝外壳，具备优异的物理防护与散热性能
- 安装方式：DIN导轨安装式基板安装，支持机柜架装
- 工作温度：-20°C ~ 60°C，适应恶劣工业温度环境
- 储存温度：-30°C ~ 70°C
- 相对湿度：5% ~ 95%（无凝露）
- 防护等级：符合ISA S71.04标准恶劣环境防护要求
- 振动适应性：可承受5~150Hz正弦振动，加速度≤2g
- 冲击适应性：可承受30g峰值冲击（持续11ms）
6. 故障安全参数
- 故障组态：支持故障-安全保持/返回模式，可基于每个通道设置故障返回数据
- 状态指示：面板LED指示灯，显示模块运行状态、通信状态及通道故障状态
安装与调试注意事项
1. 安装前准备
安装前需核对模块型号（P0924JH）与订单要求一致，检查模块外观无损坏、外壳无变形，LED指示灯与接口完好。场地准备需确保安装环境符合产品工作条件，远离高温热源、强电磁干扰源与腐蚀性介质，根据机柜布局与基板安装要求预留充足空间。准备好适配的安装工具、基板、连接电缆等辅助材料，并对安装人员进行专业培训，熟悉FOXBORO I/A Series系统的安装规范。
2. 安装与接线规范
模块需安装于FOXBORO标准DIN导轨安装式基板上，安装时需对准基板接口，平稳推入并锁紧，确保模块与基板接触良好。接线时需严格区分电源端子、信号端子与通信端子，按照系统接线图准确连接电缆，现场I/O电缆需通过基板专用插座接入，电源与通信电缆需分开布线，减少信号干扰；屏蔽电缆的屏蔽层需单端接地，提升抗干扰能力。若配置冗余通信，需确保A/B两条通信路径均正确连接并测试通畅。
3. 调试流程要点
调试前先接通基板供电，观察模块LED指示灯是否正常亮起，确认模块供电与通信状态正常。通过上位机系统或组态软件对模块进行参数配置，包括通道信号类型、滤波参数、控制模式、故障安全模式及通信协议等。逐一测试输入通道的信号采集精度，将标准信号接入输入通道，核对模块上传至上位机的数据是否准确；测试输出通道的控制精度，通过上位机发送控制指令，检查执行器动作是否符合要求。同时测试故障安全功能，模拟模块通信中断、信号异常等场景，验证模块是否执行预设的安全动作。调试完成后，记录各项配置参数，形成调试报告。
4. 日常维护要点
日常运行中需定期检查模块LED指示灯状态，确认模块运行正常，无故障报警。定期清洁模块与机柜内部灰尘，可使用干燥毛刷或压缩空气吹扫，避免灰尘堆积影响散热与信号传输。每周检查一次模块与基板的连接状态、电缆接线端子是否牢固，每月对模块通道精度进行一次校准，若存在偏差及时调整参数。避免在系统运行过程中随意插拔模块，如需维护需先切断对应区域电源，确保操作安全；更换模块时，需选择同型号原装产品，保障与系统的兼容性。
