FOXBORO FPS400-24 P0922YU电源模块
产品详情

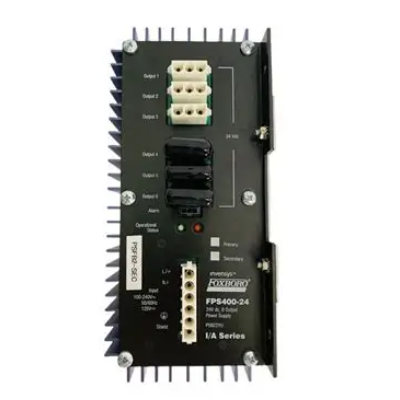

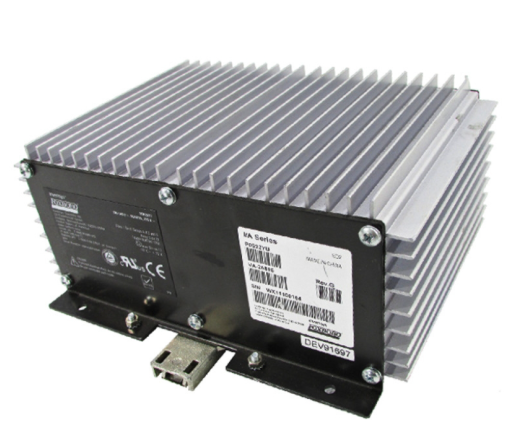

FOXBORO FPS400-24 P0922YU电源模块
产品概述
FOXBORO FPS400-24 P0922YU是施耐德电气旗下Foxboro品牌Standard 200系列中的高性能工业电源模块，核心功能为向Standard 200系列底板及相关现场总线模块（FBMs）提供稳定的24V DC供电，同时可作为现场电源为外部现场设备供电。该模块额定功率400W，具备宽电压输入特性，可自动适配交流或直流输入电源，满足全球不同地区的供电需求。其采用密封外壳与自然对流冷却设计，防护性能优异，且通过Class 1, Div 2、Zone 2等危险区域认证，适配G3级恶劣工业环境，是Foxboro DCS系统中保障供电稳定性与可靠性的核心部件，也是唯一经Foxboro DCS测试认证可用于200系列FBMs的电源产品之一。
规格参数
- 核心参数：型号为FPS400-24 P0922YU，设备类型为工业电源模块，额定功率400W；输出电压为稳定24V DC，采用变压器隔离设计；
- 输入参数：支持宽范围输入，交流输入85-265V AC（频率47-63Hz），直流输入108-145V DC，可自动适配AC/DC输入类型；
- 环境参数：适配G3级恶劣环境，工作温度范围-25℃-70℃（具体以产品手册为准），相对湿度5%-95%RH（非凝露）；
- 效率与功率因数：转换效率高达95%，交流输入时具备有源正弦电流波形设计，实现近 unity 功率因数校正，能耗低且可靠性高；
- 物理与防护规格：采用密封垫圈密封外壳，防护等级优异；支持水平或垂直DIN导轨安装，同时预留支架或壁挂安装孔；无风扇设计，依赖自然对流冷却；
- 合规与认证：通过UL®、UL-C及CENELEC认证，具备Class 1, Div 2、Zone 2危险区域使用资质；符合安全特低电压（SELV）标准（UL 1950）。
性能特点
- 宽压输入适配：具备宽范围AC/DC输入特性，可自动识别并适配85-265V AC或108-145V DC输入电源，无需手动切换，满足全球不同地区的供电需求；
- 高效节能运行：转换效率最高可达95%，大幅降低能耗与发热，结合自然对流冷却设计，减少机械故障点，提升长期运行可靠性；交流输入端的功率因数校正功能，优化电网负载特性，降低对电网的干扰；
- 多重安全保护：内置双级电流限制、过压关断电路等多重保护机制；当负载电流超过额定值110%（25℃环境下）时，输出电压自动下降至零以限制负载电流，过载移除后可自动恢复正常运行；过压情况下快速关断输出，避免损坏下游设备；
- 恶劣环境适配：密封外壳设计有效防尘、防水、防腐蚀，G3级环境评级确保可在严苛工业场景稳定运行；无风扇设计避免了风扇积尘、磨损等问题，进一步提升环境适应性；
- 安装灵活便捷：支持DIN导轨（水平/垂直）、支架安装及壁挂安装多种方式，可根据现场空间条件灵活部署；标准化接线端子设计，便于快速接线与维护；
- 安全认证齐全：通过多项国际权威认证，可在Class 1, Div 2、Zone 2等危险区域使用，同时符合SELV安全标准，适配工业现场各类危险与非危险环境；
- 状态监测与报警：配备Form C继电器状态报警输出，可实时反馈电源运行状态，便于操作人员及时发现并处理供电故障，保障系统稳定。
工作原理
FOXBORO FPS400-24 P0922YU电源模块的核心工作逻辑是将宽范围的交流或直流输入电源，转换为稳定的24V DC隔离输出，为DCS系统部件及现场设备提供可靠供电。首先，外部输入电源（AC或DC）接入模块后，经宽范围输入电路进行初步整流与滤波，去除输入电源中的杂质与波动；随后，通过功率转换电路将处理后的电源转换为合适的中间电压，再经变压器隔离后进行二次转换与稳压处理，确保输出电压稳定在24V DC；交流输入场景下，功率因数校正电路通过有源正弦电流波形调节，实现近unity功率因数，优化电网交互特性。运行过程中，模块内置的保护电路实时监测输出电流与电压，当检测到负载电流超过额定值110%时，启动双级电流限制机制，输出电压逐步降至零以限制负载电流；若检测到过压异常，立即触发过压关断电路切断输出。同时，模块通过Form C继电器输出运行状态信号，当出现故障时及时发出报警信号；散热方面，依靠密封外壳的自然对流实现热量散发，无需风扇辅助，确保恶劣环境下的散热稳定性。
注意事项
- 安装规范：安装人员必须具备工业电气设备操作资质，严禁非专业人员操作；安装位置需远离强电磁干扰源、高温热源及腐蚀性气体，确保通风良好，预留足够的自然对流散热空间；严格按照安装手册选择安装方式（DIN导轨/支架/壁挂），确保安装牢固，避免剧烈振动影响运行稳定性；
- 接线操作：接线前必须切断所有输入输出相关电源，待模块残余电压完全释放后再进行操作；输入输出线缆需选用符合规格的屏蔽线缆，屏蔽层单端可靠接地，避免干扰；严格区分输入端子与输出端子，严禁反接或短路，输出端接线需根据负载需求匹配线径，确保连接牢固；为保障系统完整性，建议不要同时为DIN导轨底板和现场设备从同一台模块取电；
- 负载匹配：使用前需准确核算负载总功率，确保不超过模块400W额定功率，避免长期过载运行；连接200系列FBMs时，需确认模块与底板、模块的兼容性，该模块仅适配Foxboro Standard 200系列相关部件；
- 上电与运行：上电前再次确认输入电压范围与模块适配，接线无松动、无短路；通电后观察状态指示灯及报警继电器输出，确认模块正常启动；运行过程中定期检查模块表面温度，若出现异常过热需立即断电排查；
- 储存与运输：储存与运输时需采用原厂专业包装，避免水溅雨淋、阳光直射、强振动与冲击；储存环境需干燥通风，远离腐蚀性气体与高温高湿环境；搬运时轻抬轻放，抓牢外壳主体，避免碰撞损坏内部元件；
- 故障处理：若出现输出中断或报警信号，首先检查输入电源是否正常、接线是否松动或短路；若存在过载情况，需排查负载端故障，移除过载后重启模块观察是否恢复；若模块无法正常恢复，需联系专业维修人员检修，更换时需确保型号为FPS400-24 P0922YU，避免兼容性问题影响系统运行。
