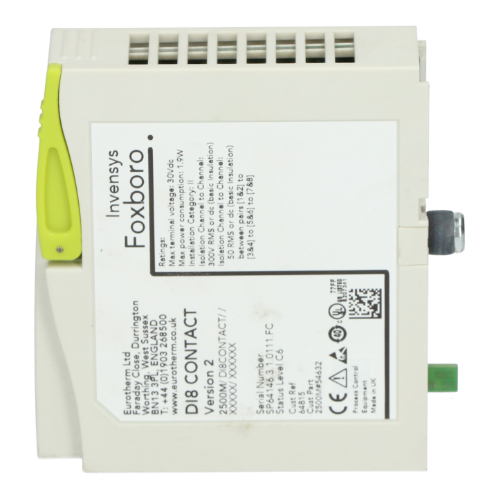

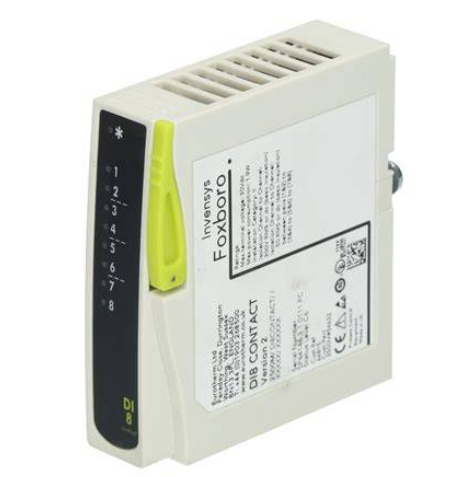

FOXBORO L0130AD L0130AE-0H 数字量输入模块
产品详情
FOXBORO L0130AD L0130AE-0H 数字量输入模块
产品概述
FOXBORO L0130AD L0130AE-0H 数字量输入模块是福克斯波罗（FOXBORO）专为工业自动化控制系统研发的高精度信号采集单元，由L0130AD主模块与L0130AE-0H信号适配子模块组合构成，隶属于FOXBORO I/A Series分布式控制系统的核心前端组件。该模块以数字量信号精准采集为核心功能，专门用于接收工业现场设备的离散信号（如开关状态、启停信号、故障报警信号等），经光电隔离、噪声过滤后转换为标准数字信号传输至上位控制系统，为生产过程的状态监测与逻辑联锁提供可靠数据支撑。
其“主模块+子模块”的组合架构实现了信号采集与适配的灵活拆分，L0130AE-0H可根据现场信号类型（NPN/PNP）快速切换适配模式，L0130AD则负责信号处理与通讯传输，无需更换整体模块即可适配不同场景。产品广泛应用于石油化工、电力发电、冶金钢铁、汽车制造等行业，可无缝接入FOXBORO I/A Series DCS系统，同时兼容第三方PLC与SCADA设备，是工业生产中离散信号监测的关键组件。
规格参数
模块拆分参数
L0130AD主模块：通道数量16路（双组8路）；通讯接口：FOXBORO proprietary总线；供电电压：5V DC（由系统背板提供）；数据更新周期：≤1ms；具备通道级故障诊断功能
L0130AE-0H子模块：信号类型：NPN/PNP兼容（软件配置）；输入电压范围：DC 10-30V；输入电流：2-10mA（激活状态）；响应时间：≤10μs；支持干接点/湿接点输入切换
输入特性
高电平阈值：≥7.5V DC；低电平阈值：≤2V DC；开路检测阈值：≤1V DC；输入阻抗：≥10kΩ；支持通道分组隔离（每组8路独立隔离）
抗干扰性能
共模抑制比（CMRR）：≥150dB@50/60Hz；差模抑制比（DMRR）：≥120dB@50/60Hz；浪涌保护：±2kV（IEC 61000-4-5）；静电防护：±8kV（接触放电）、±15kV（空气放电）
供电与功耗
主供电：DC 24V±10%（外部辅助）；背板供电：DC 5V±5%（系统提供）；单模块功耗：≤3W（16路全激活时）
环境条件
工作温度：0°C至60°C；存储温度：-40°C至85°C；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块级）、IP65（带防护外壳时）
安全与认证
安全等级：SIL 2；隔离电压：输入-输出-电源之间2.5kVrms/1min；认证标准：UL 508、CSA C22.2 No.14、IEC 61131-2、CE
物理参数
安装方式：系统背板导轨安装；外形尺寸（长×宽×高）：160mm×80mm×30mm；重量：约180g；指示灯：16路通道状态灯+1路电源灯+1路故障灯
性能特点
1. 高可靠性信号采集与适配
L0130AE-0H子模块采用软件可配置设计，通过FOXBORO组态软件即可实现NPN/PNP信号类型切换，无需改动硬件接线，适配不同品牌传感器的信号输出模式。16路通道分为两组独立隔离，每组具备独立的电源与信号回路，避免通道间干扰，同时支持干接点（无源）与湿接点（有源）输入切换，兼容机械开关、接近开关等多种现场设备。
2. 超高速响应与实时数据传输
模块输入信号响应时间低至10μs，可精准捕捉高速设备的状态变化（如高速电磁阀的通断信号），避免信号漏采或延迟。L0130AD主模块通过FOXBORO专用背板总线与上位系统通讯，数据更新周期≤1ms，确保现场信号状态能实时反馈至控制系统，为快速逻辑联锁与故障处理提供时间保障。
3. 工业级抗干扰与隔离设计
全模块采用“通道-组-系统”三级光电隔离设计，输入与输出之间隔离电压达2.5kVrms，有效阻断接地环路与电磁干扰的传播路径。配合EMC电磁兼容电路与浪涌防护设计，能抵御工业现场变频器、大功率电机产生的强电磁辐射与电网浪涌冲击，在复杂干扰环境中仍能保持信号稳定，误码率低于1×10⁻⁹。
4. 灵活兼容与系统集成特性
完美适配FOXBORO I/A Series分布式控制系统，可直接插入系统标准机架，通过背板总线实现供电与通讯的无缝集成，无需额外配置通讯模块。同时支持通过网关转换为Modbus TCP协议，与第三方PLC、SCADA系统（如西门子WinCC、罗克韦尔FactoryTalk）对接，适配新旧工厂的自动化升级需求。
5. 通道级故障诊断与运维便捷性
模块具备完善的通道级自诊断功能，可实时监测每路通道的输入信号状态、线路通断及隔离电路完整性，当出现开路、短路或信号异常时，立即通过通道状态灯（红/绿双色）本地提示，并向上位系统发送包含通道编号的故障代码。主模块集成故障汇总指示灯，便于运维人员快速定位问题通道，缩短故障排查时间。
6. 低功耗与宽电压适配
优化的电路设计使模块在16路通道全激活状态下功耗仍≤3W，有效降低系统整体能耗。L0130AE-0H子模块支持DC 10-30V宽范围输入，可直接适配工业现场常见的12V、24V直流电源，无需额外配置电源转换器，简化现场布线与供电设计。
工作原理
FOXBORO L0130AD L0130AE-0H数字量输入模块以“信号接入-隔离调理-状态判断-数据传输”为核心工作流程，通过主模块与子模块的协同配合实现离散信号的精准采集与可靠传输，具体原理如下：
1. 信号接入与适配阶段
现场设备（如接近开关、限位开关）输出的数字量信号（NPN/PNP或干接点信号）通过端子接入L0130AE-0H子模块。子模块根据预设配置（软件设定）切换内部适配电路：对于有源信号，通过限流电阻与钳位二极管限制输入电流与电压，防止过流过压损坏；对于无源干接点信号，自动启用内部上拉/下拉电阻形成回路，确保信号有效采集。
2. 隔离与噪声过滤阶段
接入的信号首先进入光电隔离单元，通过光耦合器实现输入回路与内部处理回路的电气隔离，阻断外部干扰信号的传播。随后经RC滤波电路与施密特触发器处理，滤除高频噪声与信号抖动，将不规则的输入信号整形为标准的方波信号，确保信号状态判断的准确性。两组8路通道采用独立的隔离电源与滤波电路，避免通道间交叉干扰。
3. 信号状态判断与数字化阶段
经过调理的信号传输至L0130AD主模块的信号检测单元，由高速比较器将信号电压与预设阈值（高电平≥7.5V、低电平≤2V）进行对比，判断信号状态为“1”（高电平，设备激活）或“0”（低电平，设备未激活）。同时，检测单元实时监测通道输入电流，当电流≤0.5mA时判定为线路开路，生成开路故障信号。判断结果以数字电平形式暂存至数据寄存器。
4. 数据传输与故障反馈阶段
主模块的通讯控制单元按照系统设定的更新周期（≤1ms）读取数据寄存器中的16路通道状态数据，通过FOXBORO专用背板总线传输至上位控制器。同时，故障诊断单元实时巡检各通道的隔离电路、电源电压及信号完整性，当检测到异常时，将故障信息与通道编号打包，通过通讯总线同步上传，并驱动对应通道的状态指示灯切换为红色报警状态。
5. 供电与系统协同阶段
模块通过系统背板获取5V DC工作电源，为内部逻辑电路与通讯单元供电；外部辅助24V DC电源则为光电隔离单元与输入适配电路提供能量，实现隔离电源与工作电源的独立供给。主模块通过总线接收上位系统下发的配置指令（如信号类型、阈值调整），实时更新内部参数，确保模块与系统的协同工作。
