FOXBORO
FOXBORO SY-0399095E SY-0303451D+SY-0303460E 直流电源模块
产品详情

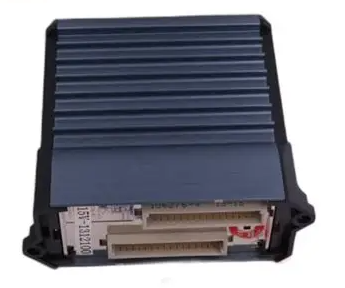

FOXBORO SY-0399095E SY-0303451D+SY-0303460E 直流电源模块
产品概述
FOXBORO SY-0399095E SY-0303451D+SY-0303460E直流电源模块是福克斯波罗（FOXBORO）专为工业自动化控制系统设计的高可靠性供电解决方案，由SY-0399095E主控模块、SY-0303451D整流模块及SY-0303460E监控模块组合构成，属于FOXBORO电源系统系列的核心组成部分。该模块以稳定供电为核心功能，可将交流输入转换为工业设备所需的高精度直流输出，同时具备完善的监控、保护及冗余扩展能力，为PLC、DCS、控制板等核心控制设备提供持续、可靠的电力保障。
其组合式架构实现了“供电-整流-监控”的全流程闭环管理，SY-0303451D负责交流到直流的高效转换，SY-0303460E实时监测电源运行状态，SY-0399095E则承担系统协同与故障处理，三者协同确保供电稳定性。产品广泛应用于石油化工、电力能源、冶金钢铁、轨道交通等对供电可靠性要求严苛的行业，可直接接入FOXBORO系列控制系统，也兼容第三方工业设备，是工业自动化系统安全运行的“动力核心”。
规格参数
模块独立参数
SY-0399095E主控模块：支持最大4个整流模块并联扩展；冗余切换时间≤1ms；具备RS485/以太网通讯接口；支持干接点报警输出（8路）
SY-0303451D整流模块：输入电压：AC 220V±20% 或 AC 380V±20%（可切换）；输出电压：DC 24V/48V/110V（可配置）；输出电流：20A/模块；转换效率≥92%；稳压精度±0.5%
SY-0303460E监控模块：监测参数：输入/输出电压、输出电流、模块温度、电池状态；监测精度：电压±0.1V，电流±0.1A；具备LCD显示与按键操作功能；支持参数本地设置与远程配置
共同参数-输出特性
输出纹波≤10mVp-p；负载调整率≤0.3%；电压稳定度≤0.2%；可并联输出最大电流：80A（4个20A模块）
共同参数-保护功能
过流保护：110%-150%额定电流可设，延时跳闸；过压保护：115%-120%额定电压，瞬时跳闸；欠压保护：80%-85%额定电压，报警并切换冗余；短路保护：瞬时限流，故障排除后自动恢复；过温保护：模块温度≥85°C时降容，≥95°C时关机
共同参数-环境条件
工作温度：-10°C至+55°C；存储温度：-40°C至+85°C；相对湿度：5%-95%（无凝露）；海拔高度：≤2000m（超过需降容使用）；抗振动：IEC 60068-2-6（5-500Hz，5g）
共同参数-电池管理
支持铅酸/锂电池接入；充电模式：恒流-恒压-浮充三段式；电池过充/过放保护；电池容量监测与低容量报警
共同参数-物理与认证
安装方式：19英寸标准机柜安装；外形尺寸（单模块）：482.6mm×132mm×150mm；防护等级：IP20；安全认证：UL、CSA、CE、IEC 61010；电磁兼容：IEC 61000-4
性能特点
1. 高稳定性与精准供电能力
SY-0303451D整流模块采用高频开关电源技术与数字化控制方案，转换效率高达92%以上，有效降低能耗的同时确保输出稳定性。稳压精度控制在±0.5%，输出纹波低于10mVp-p，负载调整率≤0.3%，即使在负载剧烈变化（如设备启停）时，输出电压波动仍能维持在极小范围，为精密控制设备提供纯净、稳定的直流电源，避免因电压波动导致的设备误动作或损坏。
2. 灵活冗余与扩展能力
SY-0399095E主控模块支持最大4个SY-0303451D整流模块并联运行，实现N+1或N+2冗余配置，当某一整流模块故障时，主控模块可在1ms内完成负载转移，确保输出不间断，极大提升系统供电可靠性。模块支持AC 220V与AC 380V输入电压切换，输出电压可在24V/48V/110V间配置，适配不同工业设备的供电需求，无需更换硬件即可满足多样化场景。
3. 全维度监控与智能管理
SY-0303460E监控模块具备全面的参数监测能力，可实时采集输入/输出电压、输出电流、各模块温度、电池状态等12项关键参数，通过LCD屏幕直观显示，同时支持按键本地操作与远程通讯配置。主控模块通过以太网或RS485接口将数据上传至上位监控系统，实现电源运行状态的集中监控，支持远程启停、参数修改与故障查询，降低运维人员现场操作成本。
4. 多重保护与安全保障
系统内置过流、过压、欠压、短路、过温、电池过充/过放等多重保护机制，形成全方位安全防护网络。当出现短路故障时，模块瞬间进入限流保护状态，避免大电流烧毁电路；当模块温度过高时，自动执行降容或关机操作，防止器件损坏；电池管理功能可有效延长备用电池使用寿命，确保突发停电时系统能安全切换至电池供电。
5. 强环境适应与高可靠性
模块采用工业级元器件与强化结构设计，核心器件经过高低温、振动、冲击等严苛环境测试，可在-10°C至+55°C的宽温环境中稳定运行，适应高温车间、寒冷户外等复杂场景。整体系统平均无故障运行时间（MTBF）超过20万小时，且支持热插拔更换整流模块，更换过程中不影响系统正常供电，大幅降低停机维护时间与损失。
工作原理
FOXBORO SY-0399095E SY-0303451D+SY-0303460E直流电源模块以“交流输入-整流转换-稳压输出-监控保护”为核心工作流程，通过三大模块的协同配合实现稳定供电与智能管理，具体原理如下：
1. 交流输入与整流转换阶段
AC 220V/380V交流电源经输入开关、防雷器及EMC滤波电路后，接入SY-0303451D整流模块。模块内部的整流桥将交流电转换为脉动直流电，经功率因数校正（PFC）电路提升功率因数至0.95以上，减少对电网的谐波污染。随后，高频逆变电路将直流电转换为高频交流电，通过高频变压器进行电压变换，最终由整流滤波电路转换为稳定的直流电压，完成“交流-直流”的全流程转换。
2. 稳压调节与冗余控制阶段
SY-0399095E主控模块实时采集SY-0303451D整流模块的输出电压与电流信号，通过PID调节算法对比输出电压与预设值的偏差，向整流模块发送调压指令，控制模块内部的PWM（脉冲宽度调制）电路调整输出电压，确保稳压精度。当采用多模块并联冗余配置时，主控模块通过均流技术使各整流模块负载均衡分配，避免单模块过载；当某一模块故障时，主控模块立即切断故障模块输出，将负载转移至其他正常模块，实现无间断供电。
3. 监控与状态反馈阶段
SY-0303460E监控模块通过专用检测电路采集各模块的运行参数：电压传感器监测输入/输出电压，电流传感器采集输出电流，温度传感器实时读取模块内部温度，电池检测电路监控备用电池的电压与容量。这些参数经数字化处理后，一部分通过LCD屏幕本地显示，另一部分传输至SY-0399095E主控模块，由主控模块通过通讯接口上传至上位系统。同时，监控模块根据预设阈值判断参数是否异常，当触发报警条件时，立即发送报警信号至主控模块。
4. 保护机制与故障处理阶段
当监控模块检测到过流、过压等故障时，立即向主控模块发送故障信号，主控模块快速执行保护动作：过流时触发限流保护，限制输出电流在安全范围；过压/欠压时发出报警并切换至冗余电源；短路时瞬间切断故障模块输出，同时启动备用模块；过温时先降容运行，若温度持续升高则执行关机操作。故障信息通过本地指示灯与上位报警信号双重提示，便于运维人员快速定位并处理故障。
