FOXBORO RH924UQ 控制器模块
产品详情

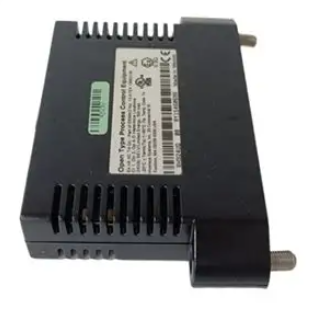

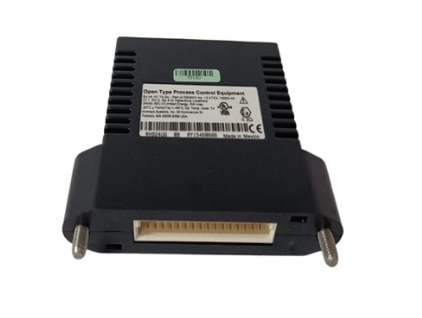

FOXBORO RH924UQ 控制器模块
产品概述
FOXBORO RH924UQ 控制器模块是福克斯波罗（FOXBORO）推出的面向高端工业自动化控制场景的核心运算与控制单元，隶属于其分布式控制系统（DCS）架构中的关键组件。该模块以高性能处理器为核心，集成多通道信号处理、复杂逻辑运算、实时控制算法及高速通讯等功能，主要用于对工业生产过程中的多变量参数进行集中监测、精准运算与闭环控制，是连接现场设备层与上位监控层的核心枢纽。
凭借模块化设计与强大的扩展能力，FOXBORO RH924UQ 可适配从单机设备控制到大型联合装置协同控制的各类场景，广泛应用于石油化工、精细化工、电力能源、冶金建材等对控制实时性与可靠性要求严苛的行业。其兼容FOXBORO I/A Series等主流DCS系统，能与各类I/O模块、通讯模块及人机界面无缝对接，为工业生产的稳定运行、效率提升及安全保障提供核心技术支撑。
规格参数
核心处理器
多核工业级处理器，主频率2.0GHz；内置高速缓存4MB，支持多任务并行处理
存储容量
程序存储器：16GB Flash；数据存储器：4GB DDR4 RAM；支持外接SD卡扩展（最大32GB）
I/O接口能力
支持最大32个I/O模块扩展；数字I/O通道：最多256路（可配置输入/输出）；模拟I/O通道：最多128路（4-20mA/0-10V）
控制性能
控制周期：最小1ms；支持PID/PID自整定、模糊控制、预测控制等30+种控制算法；可同时处理64个独立控制回路
通讯参数
标配接口：2个千兆以太网口、4个RS485串口；支持协议：Profinet、Modbus TCP/RTU、EtherNet/IP、FOXBORO proprietary协议；通讯速率：千兆以太网最高1000Mbps
供电参数
供电电压：24V DC（冗余供电可选）；电压波动范围：18-36V DC；典型功耗：≤25W，最大功耗≤40W
环境参数
工作温度：0°C至60°C；存储温度：-40°C至85°C；相对湿度：5%至95%（无凝露）；抗振动：符合IEC 60068-2-6标准
安全与认证
安全等级：SIL 3；防爆认证：Ex ia IIC T4 Ga（可选）；合规认证：UL、CSA、ATEX、IECEx、CE
物理参数
尺寸（长×宽×高）：180mm×120mm×40mm；安装方式：DIN导轨安装；外壳材质：铝合金压铸
性能特点
1. 高性能运算与实时控制能力
搭载多核工业级处理器，主频率高达2.0GHz，配合4MB高速缓存与4GB DDR4 RAM，具备强大的数据运算与多任务处理能力，最小控制周期可低至1ms，能快速响应现场信号变化并执行控制指令。支持64个独立控制回路并行运行，兼容PID自整定、模糊控制、模型预测控制等多种高级算法，可根据不同工艺需求灵活配置，满足复杂工业场景的控制精度要求。
2. 灵活扩展与系统兼容特性
采用模块化架构设计，支持最大32个I/O模块扩展，可根据现场需求灵活搭配数字量、模拟量、特殊功能（如脉冲、热电偶）等各类I/O模块，实现I/O通道的按需配置。完美兼容FOXBORO I/A Series分布式控制系统，同时支持Profinet、EtherNet/IP等主流工业通讯协议，能与第三方PLC、SCADA系统及智能仪表无缝对接，降低系统集成难度，适配新旧工厂的自动化升级需求。
3. 高可靠性与冗余保障设计
支持24V DC冗余供电配置，当主供电回路出现故障时，备用电源可在10ms内自动切换，确保控制器持续稳定运行，避免因供电中断导致的生产停机。核心电路采用双重隔离设计，具备过流、过压、短路及浪涌保护功能，能有效抵御工业现场的电磁干扰与电网波动，平均无故障运行时间（MTBF）超过20万小时。符合SIL 3安全等级标准，可用于安全联锁系统，降低工业生产风险。
4. 高速通讯与数据交互能力
标配2个千兆以太网口与4个RS485串口，支持多协议同时运行，千兆以太网口可实现控制器与上位系统及其他控制单元的高速数据交互，通讯速率最高达1000Mbps，确保实时控制数据与生产监控数据的快速传输。支持数据断点续传与流量控制功能，在网络拥堵或临时中断时，可保障关键数据不丢失，恢复连接后快速同步数据，维持系统数据一致性。
5. 便捷调试与运维管理
支持通过FOXBORO专用组态软件（如Control Builder）进行参数配置、程序编写与在线调试，软件内置丰富的算法库与功能模块，可通过拖拽方式快速搭建控制逻辑，降低编程难度。模块自带LED状态指示灯，可直观显示电源、运行、通讯及故障状态，同时支持通过通讯端口输出故障诊断代码，运维人员可借助组态软件或手持终端快速定位故障原因，缩短故障处理时间，提升运维效率。
工作原理
FOXBORO RH924UQ 控制器模块以“信号采集-数据运算-控制输出-通讯交互”为核心工作流程，通过与扩展I/O模块及上位系统的协同工作，实现工业过程的闭环控制，具体工作原理如下：
1. 信号采集阶段
控制器通过背板总线与扩展I/O模块建立数据连接，I/O模块负责采集现场传感器、变送器及执行器的各类信号：数字量输入模块采集设备启停状态、限位开关等离散信号；模拟量输入模块采集温度、压力、流量等连续变化的4-20mA/0-10V信号；特殊功能模块采集热电偶毫伏信号或脉冲信号等。采集到的原始信号经I/O模块内部的滤波、隔离及AD转换处理后，通过背板总线传输至控制器核心运算单元。
2. 数据运算与逻辑处理阶段
核心处理器接收I/O模块传输的数字化信号后，按照预设的控制程序与算法进行逻辑运算。处理器采用多任务调度机制，同时处理多个控制回路的运算需求：对采集的过程参数与上位系统下发的设定值进行比较，通过PID等控制算法计算得出控制偏差，再根据算法规则生成相应的控制指令。运算过程中，处理器实时读取内部存储的参数配置与逻辑关系，确保运算结果的准确性与实时性。
3. 控制指令输出阶段
运算生成的控制指令经处理器处理后，通过背板总线传输至相应的I/O输出模块：数字量输出模块输出开关信号，控制接触器、电磁阀等设备的启停；模拟量输出模块输出4-20mA/0-10V信号，驱动调节阀、变频器等执行器动作，实现对工业过程参数的精准调节。同时，输出模块实时采集执行器的反馈信号，回传至控制器形成闭环控制，确保控制效果符合预期。
4. 通讯交互与状态监控阶段
控制器通过千兆以太网口与上位SCADA系统或人机界面（HMI）进行数据交互，将现场采集的过程参数、设备运行状态及故障信息上传至上位系统，同时接收上位系统下发的控制参数（如设定值、启停指令）与程序更新指令。通过RS485串口与现场智能仪表或第三方设备进行通讯，实现数据的双向交互。控制器实时监测自身运行状态与I/O模块工作状态，当检测到异常时，立即触发报警机制并输出故障代码，便于运维人员及时处理。
