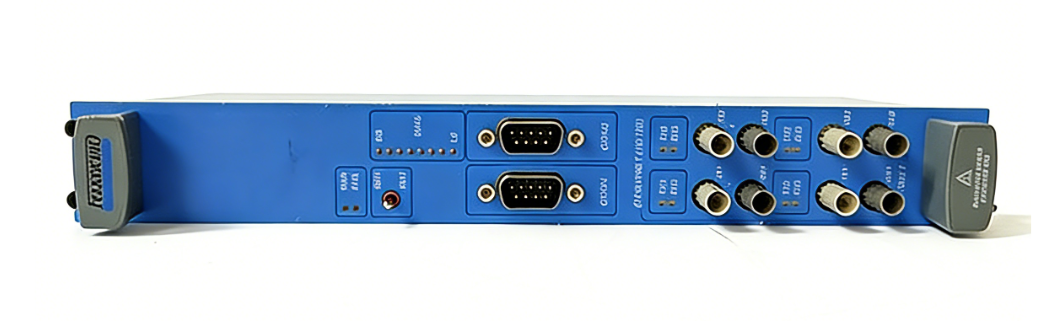

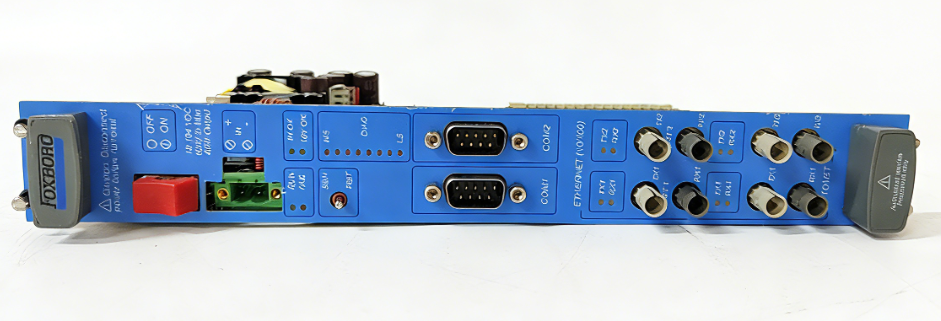

FOXBORO 0399144 SY-0301059F SY-1025115C/SY-1025120E组合控制板
产品详情
FOXBORO 0399144 SY-0301059F SY-1025115C/SY-1025120E组合控制板
产品概述
FOXBORO 0399144 SY-0301059F SY-1025115C/SY-1025120E组合控制板是福克斯波罗（FOXBORO）旗下专为工业自动化场景设计的核心控制组件，属于FOXBORO控制系统系列的重要组成部分。该产品采用组合式模块化设计，集成SY-0301059F逻辑控制模块与SY-1025115C/SY-1025120E I/O处理模块的核心功能，具备信号采集、逻辑运算、控制指令输出及数据交互等综合能力，是连接现场设备与上位控制系统的关键枢纽。
其核心应用场景覆盖旋转机械控制与流程工业自动化两大领域，可实现对泵、风扇、压缩机、发电机等设备的精准控制，广泛部署于石油化工、电力、钢铁、制药、造纸等对控制可靠性要求严苛的行业。作为FOXBORO自动化解决方案的重要组成部分，该控制板凭借成熟的硬件设计与稳定的性能表现，为工业生产过程的安全运行、效率提升提供核心支撑。
规格参数
本组合控制板的规格参数综合模块特性与实际应用需求制定，核心技术指标如下：
参数类别
具体指标
电源参数
主电源：24V DC；备用电源：220V AC（可选）；功率消耗：20W
环境参数
工作温度：-40°C至+70°C（-40°F至+158°F）；抗振动等级：符合EN 61373类别1 B类要求
输入通道
模拟输入：4路，支持4-20mA标准信号；数字输入：8路，NPN/PNP兼容，响应时间≤1ms
输出通道
模拟输出：4路，4-20mA电流输出，负载能力≤500Ω；数字输出：8路，继电器输出（AC 250V/5A，DC 30V/10A）
控制性能
支持PID控制、频率控制、速度控制、压力控制及温度控制算法；控制精度：模拟量±0.1%FS，数字量无误差
安全认证
通过TüV认证，符合CENELEC标准EN 50126、EN 50128、EN 50129，支持SIL 4安全级别部署
物理参数
重量：1.5kg；安装方式：DIN导轨或螺钉固定
通讯参数
支持Modbus、Profinet等标准工业协议；数据传输速率：最高1Mbps，支持开放接口扩展
性能特点
1. 高可靠性与环境适应性
采用高品质军工级元器件与严格的ISO制造工艺，核心电路经过三防处理（防潮湿、防盐雾、防霉菌），可在-40°C至70°C的宽温环境及振动频繁的工业场景中稳定运行。通过EN 61373类别1 B类抗振动冲击测试，在泵组、压缩机等强振动设备控制中表现优异，平均无故障运行时间（MTBF）超过10万小时。
2. 精准高效的控制能力
集成高性能32位微处理器，运算速度达100MIPS，可同时处理16路独立控制回路的逻辑运算与算法执行。PID控制算法支持自整定功能，能根据负载变化自动优化参数，实现对温度、压力、速度等参数的无超调控制，控制精度达±0.1%FS，满足精密工业生产需求。
3. 强大的抗干扰与数据处理能力
采用光电隔离与差分信号传输技术，数字信号抗干扰能力达IEC 61000-4-2 Level 4标准，模拟信号共模抑制比（CMRR）≥120dB，有效避免工业现场强电磁干扰对信号传输的影响。具备高速数据处理能力，可实时采集8路数字量与4路模拟量信号，延迟时间≤1ms，确保控制指令的即时响应。
4. 灵活扩展与兼容特性
采用模块化组合设计，SY-1025115C/SY-1025120E I/O模块支持热插拔更换，可根据现场需求增减输入输出通道数量。兼容FOXBORO 800系列及EVO系列控制系统，支持与上位机SCADA系统、PLC及HMI设备无缝对接，开放接口设计便于系统升级与功能扩展，适配不同规模的工业自动化场景。
5. 安全合规的设计保障
作为可用于安全联锁系统的控制组件，其设计完全符合SIL 4安全级别要求，能通过逻辑运算实时检测设备运行状态，当出现异常时快速触发保护机制，发送“跟踪空闲/不空闲”信号至紧急停机回路。硬件层面具备过流、过压、短路保护功能，软件层面支持程序备份与故障自诊断，降低系统运行风险。
工作原理
该组合控制板以“信号采集-逻辑运算-指令输出-状态反馈”为核心工作流程，通过SY-0301059F逻辑控制模块与SY-1025115C/SY-1025120E I/O模块的协同工作实现闭环控制，具体原理如下：
1. 信号采集阶段
SY-1025115C模块作为输入处理单元，负责接收现场传感器信号：4路模拟输入通道采集温度、压力、流量等连续变化的物理量，经信号调理电路转换为0-5V标准电压信号；8路数字输入通道采集设备启停状态、限位开关等离散信号，通过光电隔离电路消除干扰后传输至核心控制单元。
2. 逻辑运算阶段
SY-0301059F逻辑控制模块作为核心单元，基于32位微处理器执行预设控制程序。其内部由指令寄存器、译码器及时序产生器组成，通过译码器解析输入信号对应的控制逻辑，结合时序电路产生的节拍信号，驱动组合逻辑电路执行运算。例如，当压力传感器信号超过阈值时，系统自动触发PID算法，计算得出最优输出控制量。
3. 指令输出阶段
运算结果传输至SY-1025120E输出模块，模拟输出通道将控制量转换为4-20mA电流信号，驱动执行器（如调节阀、变频器）动作；数字输出通道通过继电器输出开关信号，控制设备的启停、故障报警等操作。同时，输出模块实时采集执行器反馈信号，形成控制闭环。
4. 通讯与监控阶段
控制板通过标准工业通讯接口与上位系统进行数据交互，将设备运行参数（如输入输出信号值、报警信息）上传至HMI或SCADA系统，同时接收上位机下发的控制参数（如PID设定值、启停指令）。当检测到模块故障或信号异常时，立即触发本地报警指示灯，并通过通讯端口发送故障代码，便于运维人员排查。
注意事项
1. 安装与环境注意事项
- 安装环境需满足温度-40°C至70°C、相对湿度10%-90%（无凝露）的要求，避免阳光直射、腐蚀性气体、大量灰尘及强振动环境，必要时需配置防护控制柜并加强通风散热。
- 采用DIN导轨安装时需确保卡扣牢固，振动频繁场景需额外使用M3螺钉固定，螺钉拧紧扭矩控制在0.5-0.8N·m，避免过紧损坏模块或过松导致接触不良。
- 控制线路与通讯电缆需与动力电缆保持100mm以上距离，避免并行敷设，防止电磁干扰导致信号失真。
2. 接线与电源操作规范
- 接线前必须切断所有外部电源（含主电源与备用电源），严禁带电操作，接线完成后需安装端子保护盖，防止触电风险。
- 电源接线需区分正负极，24V DC主电源正负极反接将导致模块烧毁；建议在电源回路串联10A保险丝，避免过流损坏设备。
- 输入输出信号线需使用屏蔽电缆，屏蔽层单端接地；端子接线应采用配套无焊端子，拧紧扭矩控制在0.3-0.5N·m，防止接线松动导致接触不良。
3. 操作与维护禁忌
- 模块插拔仅支持在断电状态下进行，热插拔操作将导致内部电路击穿；更换模块时需佩戴防静电手环，避免人体静电损坏IC芯片。
- 禁止用手直接触摸电路板上的焊点、接插件及电子元件，闲置模块需存放在防静电包装袋中，避免潮湿环境储存。
- 控制程序修改后需进行离线仿真测试，确认逻辑无误后方可下载至控制板，避免错误程序导致设备误动作。
4. 安全与故障处理
- 必须在控制板外部配置独立的紧急停机电路与安全联锁回路，不可仅依赖模块内部保护功能，确保电源故障或模块异常时设备可安全停机。
- 出现通讯故障时，先检查接线牢固性与通讯协议配置，再使用专用工具检测通讯总线电压；出现输入输出信号异常时，优先排查传感器/执行器故障，再检查模块通道。
- 模块故障需由专业技术人员维修，禁止私自拆卸外壳或焊接电路，维修时需使用同型号备件更换，避免混用不同规格模块影响系统兼容性。
