FOXBORO FBM207 P0914TD 电压监控器
产品详情

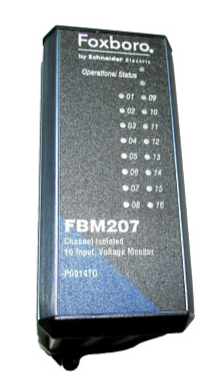

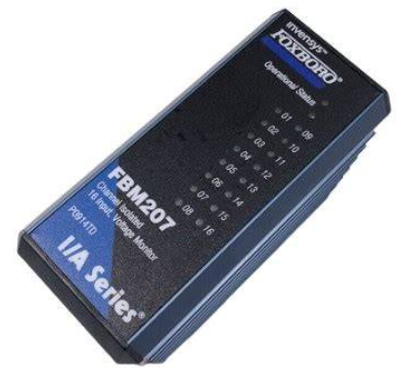

FOXBORO FBM207 P0914TD 电压监控器
产品概述
FOXBORO FBM207 P0914TD电压监控器是福克斯波罗（Foxboro）I/A Series集散控制系统（DCS）中专注于电压参数监测与安全预警的核心模块，P0914TD为其核心硬件标识。该设备以高精度电压采集与实时异常预警为核心功能，专为工业现场各类电源系统、设备供电回路及关键信号回路的电压状态监控而设计，是保障工业控制系统供电稳定与设备安全运行的重要保障组件。
模块采用工业级芯片与强化电路设计，具备宽量程电压适配能力，可精准监测直流及交流电压信号，同时集成多级报警机制与故障诊断功能。其能在石油化工、电力、冶金等行业的高温、高电磁干扰环境下连续稳定工作，通过与I/A Series系统的无缝联动，实现电压数据的实时上传、异常报警及联动控制触发，为生产过程的电气安全提供全时段保障。
规格参数
核心功能
多通道电压信号采集、实时监测、阈值报警、故障诊断、数据上传
输入通道规格
通道数量：8路/16路可选；信号类型：直流（DC）/交流（AC）兼容；电压量程：DC 0-1000V、AC 0-690V（多量程可配置）
测量性能
精度等级：±0.05%FS；分辨率：16位；采样速率：100Hz/通道；响应时间：≤1ms；输入阻抗：≥10MΩ（DC）、≥1MΩ（AC）
报警功能
支持上限、下限、上上限、下下限四级报警；报警阈值可通过软件组态；报警输出：干接点信号（2路）、系统总线信号
通信接口
兼容Foxboro I/A Series背板总线；支持Modbus-RTU协议；通信速率：1200bps-115200bps可调；接口类型：端子排/RS485
工作电源
供电方式：系统总线供电+独立冗余供电；电压范围：24VDC±15%、110/220VAC±10%；最大功耗：≤12W（16路满载）
环境参数
工作温度：-20℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块）、IP65（配防护外壳）
物理与认证
尺寸：160mm（宽）×100mm（高）×220mm（深）；安装方式：I/A Series标准机架卡装；认证：UL 61010-1、IEC 61326-1、ATEX Zone 2
性能特点
- 高精度与高稳定性测量：采用16位高精度AD转换芯片与温度补偿技术，在宽温范围内保持±0.05%FS的测量精度，避免环境温度变化对测量结果的影响；100Hz高采样速率可精准捕捉电压波动细节，适用于电力系统等对电压稳定性要求极高的场景。
- 全面的电压保护机制：支持四级报警阈值自定义，当监测电压超出设定范围时，可快速触发本地声光报警与系统报警，同时通过干接点输出联动紧急保护设备（如断路器），防止过电压/欠电压对负载设备造成损坏。
- 强抗干扰与电气隔离设计：每路输入通道独立采用光电隔离与浪涌保护电路，隔离电压≥2500VAC，能有效抵御工业现场的电磁干扰、电压冲击；交流通道内置谐波滤波功能，可过滤电网谐波对测量精度的影响。
- 深度系统集成与冗余保障：专为Foxboro I/A Series DCS设计，可通过背板总线与系统控制器、HMI无缝通信，支持电压数据实时上传与报警信息联动显示；配备独立冗余供电接口，避免单一电源故障导致监控中断。
- 便捷的组态与维护：支持通过Control Builder组态软件在线配置通道量程、报警阈值及数据采样周期，无需停机即可完成参数修改；模块面板配备通道状态与报警指示灯，结合系统诊断功能，可快速定位故障点。
工作原理
FOXBORO FBM207 P0914TD电压监控器以“信号采集-信号处理-数据运算-报警输出-数据上传”为核心工作流程，实现对工业电压信号的全流程监控，具体机制如下：
1. 电压信号接入与调理：工业现场供电回路或设备电源的电压信号通过专用电压互感器（AC）或分压电路（DC）接入模块对应通道，经信号调理电路进行降压、滤波处理，将高电压信号转换为模块可处理的标准弱信号（0-5V），同时去除高频干扰与尖峰脉冲。
2. 信号转换与数据运算：调理后的标准信号送入16位AD转换芯片，将模拟电压信号转换为数字信号；核心微处理器对数字信号进行实时运算，结合通道预设的量程参数计算出实际电压值，并与组态的报警阈值进行对比判断。
3. 报警判断与输出控制：当计算得出的实际电压值超出设定的报警阈值时，微处理器立即触发报警逻辑，驱动模块面板报警指示灯点亮，同时控制干接点输出模块发送控制信号至现场保护设备，实现紧急断电或调压操作；若电压恢复正常，系统自动复位报警状态。
4. 数据通信与状态反馈：微处理器将实时电压数据、报警状态及模块自身工作状态（电源、通信）通过背板总线上传至I/A Series系统控制器，由控制器同步至HMI进行显示与数据存储；同时接收系统下发的组态参数与控制指令，实现远程参数修改与状态查询。
