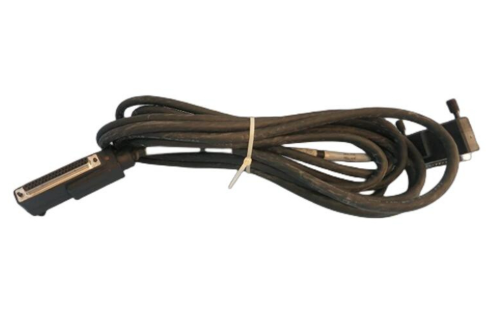

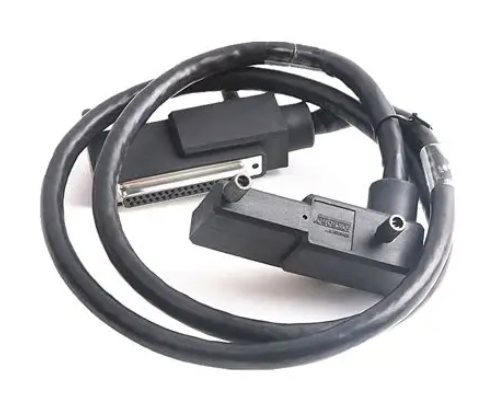

FOXBORO P0916WE终端电缆
产品概述
FOXBORO P0916WE终端电缆是美国福克斯波罗（FOXBORO）公司专为工业自动化控制系统设计的高性能连接组件，隶属于FOXBORO I/A Series系统配套产品线。该电缆核心功能是实现现场仪表（如变送器、执行器）与控制系统I/O模块之间的可靠信号传输，作为工业控制“神经系统”的关键链路，其设计充分适配恶劣工业环境，可在粉尘、潮湿、温差剧烈的场景下稳定工作，确保控制信号的实时性与完整性。
与同系列终端电缆（如P0916VB、P0916DD）相比，P0916WE延续了FOXBORO产品高可靠性的核心优势，同时针对信号传输的抗干扰需求进行了优化，广泛应用于过程控制领域的信号互联场景，是石油化工、电力能源等行业自动化系统的标配连接部件。
规格参数
导体规格
多股镀锡铜导体，线径0.32mm×7股，导体直流电阻≤50Ω/km（20℃）
绝缘材料
高等级PVC绝缘，绝缘厚度0.5mm，介电强度≥20kV/mm
护套材料
聚氨酯（PU）护套，抗磨损、耐油、耐化学腐蚀，护套颜色为工业灰
连接接口
M12工业防水连接器，针脚数量4/5可选，镀金触点确保低接触电阻
标准长度
5m、10m、15m可选，支持定制20m以内特殊长度
工作温度范围
-40℃~+85℃，满足高寒与高温工业场景需求
防护等级
IP67（连接器部位），可抵御短时浸水与粉尘侵入
信号传输性能
支持模拟信号（4-20mA）与数字信号传输，数据传输速率最高10Mbps
额定电压/电流
额定工作电压300V AC/DC，额定工作电流4A
认证标准
符合UL 2556、IEC 60228标准，通过CE工业认证
性能特点
- 超强环境适应性：聚氨酯护套具备优异的抗老化、耐油性与化学稳定性，可耐受工业场景中常见的酸碱蒸汽、润滑油侵蚀；-40℃~+85℃的宽温工作范围，适配南北极科考站、沙漠油田等极端温区应用。
- 高可靠性连接：M12连接器采用螺纹锁紧结构，插拔寿命≥1000次，镀金触点接触电阻≤10mΩ，有效避免振动环境下的接触不良问题；多股铜导体设计提升电缆柔韧性，弯曲半径可达电缆直径的6倍，便于狭窄空间布线。
- 卓越抗干扰能力：绝缘层采用高介电常数材料，配合导体绞合工艺，对外部电磁干扰（EMI）的屏蔽衰减≥40dB，可有效避免工业电机、变频器等设备对控制信号的干扰，确保4-20mA模拟信号传输误差≤0.1%。
- 长效耐用性：护套材料抗紫外线老化等级达到UV5，户外使用寿命≥8年；导体镀锡处理可防止铜氧化，延长电缆电气性能稳定周期，降低维护更换成本。
- 便捷安装性：电缆表面印有长度标识，便于现场裁剪；连接器自带防水密封圈，无需额外密封处理，安装耗时较普通电缆缩短50%。
工作原理
FOXBORO P0916WE终端电缆作为工业控制信号的“传输载体”，其核心工作原理是通过导电回路实现现场设备与控制系统之间的电信号双向传输，具体分为三个关键环节：
1. 信号接收与传导：现场仪表（如压力变送器）将物理量（压力、温度）转换为4-20mA模拟电信号或数字脉冲信号后，通过电缆导体形成的导电回路将信号导入电缆内部，多股铜导体的低电阻特性确保信号在传输过程中能量损耗≤0.5%。
2. 干扰屏蔽与信号保真：电缆绝缘层与护套形成双重防护，绝缘层阻止导体间信号串扰，护套则通过材质特性衰减外部电磁干扰；对于数字信号传输，电缆通过匹配阻抗（50Ω±10%）减少信号反射，确保高频数字信号（最高10Mbps）传输时无失真。
3. 信号输出与反馈：经过保真处理的信号通过M12连接器的镀金触点传输至控制系统I/O模块，完成“现场数据上传”；同时，控制系统的指令信号（如执行器动作指令）可通过同一电缆反向传输至现场设备，形成闭环控制回路，实现工业过程的实时调节。
在FOXBORO I/A Series分布式控制系统中，该电缆与终端板、I/O模块协同工作，通过标准化的信号传输协议，确保单条电缆可同时承载测量信号、控制指令与设备状态反馈信号，提升系统集成效率。
注意事项
本产品为工业级专用电缆，必须由具备工业自动化安装资质的专业人员进行操作，非专业人员严禁安装、拆卸或改装。
- 安装前检查：安装前需检查电缆外观是否存在护套破损、连接器变形等问题，使用万用表测量导体通断性，确保电缆电气性能完好；同时确认安装环境温度、湿度符合产品规格要求，避免在-40℃以下或+85℃以上环境强行安装。
- 布线规范：电缆应远离高压电缆（≥1kV）布线，平行敷设时间距≥30cm；避免与工业电机、变频器等强干扰设备直接接触，必要时采用金属桥架隔离；布线过程中避免过度弯曲（弯曲半径不得小于电缆直径6倍），防止导体断裂或绝缘层破损。
- 连接操作：M12连接器安装时需顺时针旋紧至听到“咔嗒”声，确保密封到位；拆卸时需按住解锁卡扣后逆时针旋转，禁止强行拉扯电缆；连接前需清理连接器触点灰尘，避免接触不良导致信号异常。
- 维护与保养：定期（建议每6个月）检查电缆护套老化情况及连接器密封性能，对于油污、粉尘污染的部位，可用干布蘸中性清洁剂擦拭；发现护套破损时，需及时用工业防水胶带包裹或更换电缆，避免水分侵入导致短路。
- 安全警示：严禁在带电状态下插拔连接器，必须先切断相关设备电源后方可进行操作；在易燃易爆环境（如化工防爆区）使用时，需确认电缆符合防爆等级要求（本产品防爆等级为Ex d IIB T4），避免引发安全事故。
- 存储要求：未使用的电缆应存储在干燥、通风的环境中，避免阳光直射和潮湿霉变，存储温度范围为-20℃~+50℃，相对湿度≤75%，禁止与有机溶剂、腐蚀性气体同库存储。
