FOXBORO P0916VC 高性能终端电缆
产品详情

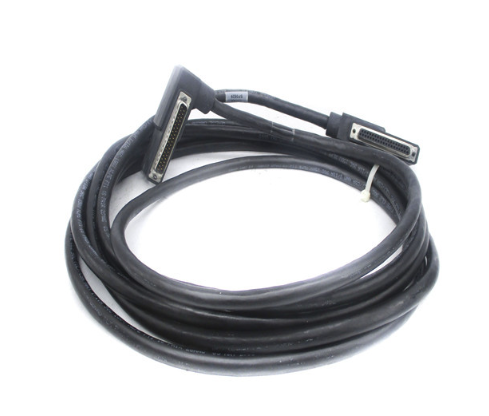

FOXBORO P0916VC 高性能终端电缆
产品概述
FOXBORO P0916VC是美国福克斯博罗（Foxboro）公司专为工业自动化系统打造的高性能终端连接电缆，隶属于其I/A Series系统配套传输产品线。该电缆作为控制模块与现场设备、终端接口间的核心连接介质，以多股镀锡铜丝为导体、专用屏蔽层为抗干扰保障，核心功能是实现工业信号的低损耗、抗干扰传输，同时具备优异的机械防护性能。其采用工业级环保护套与精密端子设计，可适配Foxboro P0916WG等系统模块及各类工业传感器、执行器，能在石油化工、电力等复杂恶劣的工业现场稳定工作，为控制系统的信号传输提供可靠物理链路支撑。
规格参数
产品类型：工业控制终端电缆；导体材质：多股镀锡无氧铜；护套颜色：灰色（标准）/定制；适配模块：Foxboro P0916WG、P0972ZQ等I/A Series模块
导体与结构参数
导体规格：22AWG-16AWG（多规格可选）；芯数：2-8芯（按信号需求配置）；导体直流电阻：≤13.8Ω/100m（22AWG，20°C）；绝缘层材质：交联聚乙烯（XLPE）；绝缘厚度：0.25-0.4mm
传输性能
工作频率：0-100MHz；特性阻抗：50Ω±10%（信号芯线）；插入损耗：≤0.5dB/10m（1MHz时）；串扰衰减：≥60dB（10MHz时）；传输速率：支持10Mbps工业信号稳定传输
屏蔽与防护参数
屏蔽结构：镀锡铜丝编织+铝箔复合屏蔽（覆盖率≥95%）；护套材质：低烟无卤聚烯烃（LSZH）；护套厚度：0.5-0.8mm；防护等级：IP67（配合防水端子）；阻燃等级：UL94 V-0
环境与机械参数
工作温度：-40°C至90°C；存储温度：-50°C至100°C；相对湿度：0%-95%无冷凝；最小弯曲半径：静态6×线缆外径，动态12×线缆外径；抗拉强度：≥150N；耐油等级：符合IEC 60811-2-1标准
性能特点
- 双重屏蔽抗干扰设计：采用“镀锡铜丝编织+铝箔”复合屏蔽结构，屏蔽覆盖率超95%，能有效抵御工业现场的电磁干扰（EMI）与射频干扰（RFI），配合多芯线对绞工艺，进一步降低串扰影响，确保4-20mA模拟信号及高频数字信号传输的完整性，解决传统电缆在高压、强电磁环境下的信号失真问题。
- 高可靠性导体与绝缘：选用多股镀锡无氧铜导体，相比单股铜导体柔韧性更优，耐弯折次数超10000次（动态弯曲），避免工业设备振动导致的导体断裂；交联聚乙烯绝缘层耐高温、耐老化，绝缘电阻≥100MΩ·km，有效防止绝缘击穿引发的短路故障。
- 工业级环境耐受能力：低烟无卤护套具备优异的耐油、耐酸碱、阻燃性能，可在化工车间的腐蚀性气体、矿山的多尘环境及户外雨雪条件下稳定工作；宽温设计使其能适应-40°C的寒区与90°C的高温设备周边环境，满足各类极端工业场景需求。
- 精准适配与便捷安装：电缆末端预压接精密插拔式端子，可直接与Foxboro I/A Series模块的端子台无缝对接，插拔力稳定（5-15N），接触电阻≤10mΩ；端子采用镀金处理，插拔寿命超500次，配合清晰的芯线颜色标识，大幅提升安装效率与接线准确性。
- 安全环保与长寿命：低烟无卤护套在燃烧时无有毒气体释放，符合工业场所的安全环保要求，尤其适用于密闭机柜、地下厂房等通风受限场景；整体结构经加速老化测试验证，在额定工况下使用寿命超8年，降低后期更换维护成本。
工作原理
FOXBORO P0916VC终端电缆以“信号传导-干扰隔离-物理防护”为核心工作机制，通过结构设计与材料特性的协同实现高性能传输，具体分为三个环节：
1. 信号高效传导：工业控制模块（如P0916WG）输出的控制指令或现场传感器采集的信号，通过电缆导体形成的电流回路进行传输。多股镀锡铜导体的低电阻特性确保信号传输损耗极小，尤其对微弱模拟信号，能最大限度保留原始信号的幅值与精度。
2. 干扰屏蔽与隔离：当电缆处于工业电磁环境中时，外部干扰信号会被复合屏蔽层阻挡——铝箔屏蔽层可有效衰减高频干扰，镀锡铜丝编织层则对低频干扰形成良好的接地通路，干扰电流通过屏蔽层导入大地，避免其侵入芯线干扰信号；同时，对绞芯线形成的电磁场相互抵消，进一步降低线对间的串扰。
3. 环境防护与信号稳定：外层护套紧密包裹内部结构，阻挡水分、灰尘、油污等有害物质侵入，保护绝缘层与导体不受腐蚀；在低温或高温环境下，护套与绝缘层保持稳定的物理性能，避免因材质脆化或软化导致的结构破损，确保信号传输链路的持续畅通。
注意事项
- 端子连接规范：与模块或设备连接时，需确保端子完全插入端子台并锁紧，避免虚接导致接触电阻增大；拆卸时应捏住端子卡扣处平稳拔出，禁止拉扯电缆本体，防止端子与导体脱落；接线前需核对芯线颜色与设备端子标识，确保正负极或信号对应无误。
- 布线与弯曲要求：布线时需避开高温热源（如设备散热口，距离≥30cm）及尖锐金属边缘，避免护套破损；线缆转弯处需保证弯曲半径符合要求，不可强行弯折或挤压，尤其在机柜内布线时，需预留足够的活动余量，适应设备维护时的移动需求。
- 屏蔽层接地操作：屏蔽层需单端接地（推荐在控制模块侧接地），接地电阻≤4Ω，禁止两端接地或悬空，避免形成接地环路产生干扰电流；接地导线需与屏蔽层可靠连接，可采用压接端子或焊接方式，确保接地通路畅通。
- 环境使用限制：虽具备耐油、耐酸碱性能，但不可长期浸泡在油液或腐蚀性液体中；在户外使用时，需配合防水接头与线缆固定卡，防止雨水顺着线缆渗入设备内部；避免在强磁场（如大型变压器周边）与强辐射环境下长时间使用。
- 故障排查与更换：若出现信号异常，先检查端子连接状态与屏蔽层接地情况，可使用万用表测量导体通断及绝缘电阻；当电缆出现护套破损、导体裸露或信号传输衰减超限时，需及时更换，禁止自行剥离护套修复，避免破坏屏蔽结构。
- 存储与运输：存储时需将电缆盘绕在专用线盘上，放置于干燥通风的环境中，避免阳光直射与重物挤压；运输过程中需做好防摔、防碾压保护，线盘固定牢固，防止线缆松散打结导致的导体损伤。
