FOXBORO P0961EF-CP30B高性能数字输出模块
产品详情

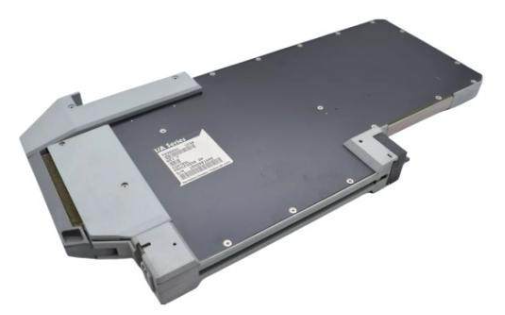

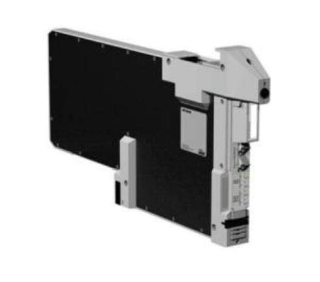

FOXBORO P0961EF-CP30B高性能数字输出模块
产品概述
FOXBORO P0961EF-CP30B 是美国FOXBORO公司（英维思旗下）专为工业自动化闭环控制打造的高性能数字输出模块，隶属于经典的I/A Series系统核心组件阵营。该模块以精准的数字信号输出为核心功能，旨在将DCS/PLC主控制器的控制指令转化为可直接驱动现场执行机构的工业级信号，是连接控制中枢与执行端的关键桥梁。
作为工业控制层的核心执行部件，其采用FOXBORO标准模块化结构，不仅能无缝适配I/A系列DCS系统及主流PLC控制柜，更具备快速安装、在线维护的特性，广泛应用于发电厂、石油化工、冶金等对控制精度与可靠性要求严苛的领域，为阀门启停、泵组控制、指示灯驱动等场景提供稳定输出保障。
规格参数
品牌/型号
FOXBORO P0961EF-CP30B
所属系列
I/A Series 系统
产品类型
高性能数字输出模块
质保期
一年（正品标准质保）
电气参数
输出信号类型
数字开关量（兼容工业标准电平）
电气参数
驱动能力
支持直接驱动中小型执行器（典型负载电流1-5A/通道，视型号配置）
电气参数
供电电压
24VDC 工业标准电源（兼容18-36VDC宽范围输入）
电气参数
绝缘电阻
≥10MΩ（500V DC测试条件）
物理规格
安装尺寸
适配I/A系列标准机架，模块厚度符合3U工业规范
环境参数
工作温度
-10℃~60℃（工业级宽温范围）
环境参数
相对湿度
5%~95%（无凝露）
核心性能
冗余能力
支持输出通道冗余配置，故障时自动切换保障运行连续性
核心性能
通信协议
兼容FOXBORO专有总线及Modbus等主流工业协议
性能特点
- 高可靠性输出设计：采用独立通道隔离技术，每路输出信号均具备过流、过压保护功能，可有效抵御现场浪涌冲击，避免因单通道故障引发的整体系统异常。支持通道级冗余配置，关键控制场景下可实现无间断输出切换。
- 精准快速的响应特性：数字信号输出延迟≤1ms，远优于工业控制平均响应标准，能精准捕捉控制器指令并实时驱动执行机构，特别适用于阀门快速调节、生产线节拍控制等动态场景。
- 高度系统兼容性：作为I/A Series系统原生组件，可直接接入FOXBORO FCP270等控制器的FBM接口，同时兼容第三方PLC系统，无需额外配置转换模块，降低系统集成成本。
- 工业级环境适应性：通过严苛的振动测试（≤0.5g@10-150Hz）与电磁兼容认证，能在冶金高温车间、化工腐蚀环境、电厂强电磁干扰区域稳定运行，满足IP54级防护相关要求。
- 便捷的运维设计：模块正面配备通道状态指示灯（运行/故障/输出激活），支持在线诊断功能，技术人员可通过FOXBORO专用软件远程查询通道负载、温度等参数，快速定位故障点。
工作原理
FOXBORO P0961EF-CP30B 模块作为控制指令的“执行转换器”，其工作流程围绕“指令接收-信号处理-功率输出-状态反馈”的闭环逻辑展开，核心机制如下：
1. 指令接收与解析：模块通过系统总线接口接收来自DCS/PLC主控制器的数字控制指令（如“阀门开”“泵启动”等），由内部微处理器完成协议解析与指令校验，确保指令的合法性与完整性。
2. 信号隔离与放大：解析后的控制信号经光电隔离单元处理，实现控制回路与输出回路的电气隔离，避免现场强电干扰窜入控制中枢；随后通过功率放大电路将弱信号转换为具备驱动能力的工业级信号。
3. 执行端驱动输出：放大后的数字信号通过独立输出通道传输至现场执行机构（如电磁阀、接触器、调节阀），触发相应动作；同时模块实时采集输出回路的电流、电压参数，实现负载状态监测。
4. 状态反馈与诊断：将输出状态（如“已激活”“负载异常”）及监测数据转换为标准通信信号，反馈至主控制器，形成完整控制闭环；若检测到过流、过压等故障，立即启动保护机制切断输出，并发送故障告警信号。
冗余配置场景下，主备通道实时同步状态，当主通道出现故障时，模块内置切换单元可在50ms内完成备用通道激活，确保控制指令不中断。
注意事项
本模块直接关联现场执行机构控制，安装调试及维护操作需由具备工业控制资质的专业人员执行，严禁非专业操作引发安全事故。
- 安装规范：需安装在标准PLC控制柜内，柜体垂直度偏差＜1‰，模块顶部预留≥300mm散热空间，多模块并列安装时间隔≥50mm；控制柜需远离高温热源及喷淋区域，接地系统电阻值＜4Ω。
- 接线操作：接线前必须切断模块供电及执行端电源，输出端子与电缆连接需使用扭矩扳手紧固（扭矩值4-6N·m）；动力电缆与信号电缆分槽敷设，间距≥300mm，避免电磁干扰。
- 电源配置要求：必须使用符合工业标准的稳压电源供电，避免电压波动超出18-36VDC范围；建议配置独立电源回路，不与大功率设备共用供电线路。
- 调试与校准：首次投用前需通过FOXBORO专用软件进行通道地址配置、冗余参数设定；使用绝缘电阻测试仪（500V DC）对输出通道进行绝缘测试，确保绝缘性能达标。
- 维护与更换：日常维护需定期清理模块散热孔灰尘，每月检查一次接线端子紧固状态；更换模块时需选用同型号正品备件，更换前备份参数，更换后执行通道一致性测试。
- 故障处理禁忌：出现输出故障时，严禁直接短接输出端子强制激活；需先通过诊断软件定位故障原因，排除执行机构故障后再恢复模块运行。
应用场景
基于其高可靠性、快响应的核心优势，P0961EF-CP30B模块广泛应用于各类工业自动化控制场景，尤其适用于对执行精度与系统稳定性要求严苛的领域：
1. 发电厂DCS监控系统：用于锅炉燃烧系统的给煤机启停控制、汽轮机疏水阀开关驱动，以及发电机冷却系统的泵组控制，通过冗余输出确保发电设备连续运行。在脱硫脱硝系统中，驱动喷淋阀精准执行喷雾指令，保障尾气排放达标。
2. 石油化工领域：在炼油装置的反应釜控制中，驱动进料调节阀实现物料精准配比；在化工储罐区，控制紧急切断阀的开关状态，当检测到压力异常时快速响应，避免泄漏风险。
3. 冶金与智能制造：钢铁厂高炉炼铁系统中，驱动热风炉阀门调节送风温度；在汽车焊接生产线，控制机械臂的启停与动作切换，配合快响应特性保障生产节拍稳定。
4. 水处理与环保系统：污水处理厂的曝气池风机控制、加药泵启停调节，通过精准输出控制污水处理工艺参数；在水质监测站，驱动采样阀按周期完成水样采集。
5. 智能工业炉控制系统：在玻璃、陶瓷等行业的钢化炉、烧结炉系统中，控制炉门升降、加热元件通断，实现温度曲线的精准执行，提升产品质量稳定性。
