FOXBORO P0916AC I/A 系列模块
产品详情

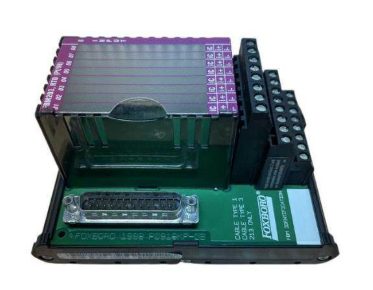

FOXBORO P0916AC I/A 系列模块
产品概述
FOXBORO P0916AC是施耐德电气旗下福克斯波罗（Foxboro）品牌I/A系列中的核心模块，作为工业自动化领域的高性能模拟信号处理组件，其设计初衷是实现现场信号与集散控制系统（DCS）的无缝对接，为过程控制提供精准、可靠的信号转换与传输功能。该模块兼具输入信号采集与模拟输出控制能力，支持热电偶、毫伏级信号等多种工业常用信号类型，能够将现场传感器的物理量信号转化为DCS可识别的数字信号，同时可输出标准控制信号驱动执行器，是连接现场仪表与控制系统的关键桥梁。依托I/A系列模块化设计理念，P0916AC具备良好的兼容性与扩展性，可快速集成至现有工业控制架构，广泛服务于石油化工、电力能源等对控制精度与稳定性要求严苛的领域。
规格参数
信号处理
8通道输入/输出；支持J、K、T等多类型热电偶；毫伏输入范围0-100mV至10-500mV；输出类型4-20mA或0-10V
通道独立配置，可按需切换信号类型
精度与分辨率
精度±0.1%满量程；分辨率16位；信号处理速度100kHz
满足高精度过程控制对数据采集的严苛要求
电气性能
电源电压24VDC（最大功率5W）或220V；通信协议支持RS-485、MODBUS RTU；数据传输率2Mbps
RS-485支持长距离传输，适配工业复杂布线环境
物理特性
尺寸35mm×25mm×15mm；重量约0.02kg；安装方式DIN导轨安装
紧凑设计节省控制柜空间，安装便捷
环境适应性
工作温度-40°C至+85°C；防护等级IP65/IP67；相对湿度≤85%（无凝露）
可耐受高温、高湿及腐蚀性工业环境
性能特点
FOXBORO P0916AC模块融合Foxboro多年工业控制技术积淀，核心性能特点体现在精度控制、安全防护与运维便捷性三大维度：
- 高精度信号处理能力：采用16位分辨率信号转换芯片与增强型信号调理技术，将测量误差控制在±0.1%满量程以内，配合100kHz高速信号处理速度，可实时捕捉现场信号细微变化，为闭环控制提供精准数据支撑。针对热电偶信号的非线性特性，模块内置温度补偿算法，进一步提升温度测量精度。
- 全隔离安全设计：模块实现输入、输出与电源之间的三重电气隔离，每个通道独立隔离，有效抑制工业现场的电磁干扰（EMI）与共模干扰，避免信号串扰导致的控制误动作，同时保障操作人员与设备安全。IP65及以上防护等级可隔绝粉尘与飞溅液体，适配户外及恶劣车间环境。
- 便捷运维与高兼容性：支持热插拔功能，可在系统不停机状态下完成模块更换与维护，大幅降低停机损失。采用DIN导轨标准化安装，兼容Foxboro I/A系列全谱系DCS系统，同时通过MODBUS RTU协议实现与第三方PLC、SCADA系统的无缝对接，简化系统集成流程。
- 低耗稳定运行：模块最大功率仅5W，在实现高性能的同时降低能耗，符合工业节能需求。其高强度绝缘外壳与抗振动设计，确保在-40°C至+85°C的极端温度范围内长期稳定运行，平均无故障时间（MTBF）达10万小时以上。
工作原理
FOXBORO P0916AC模块通过“信号采集-隔离处理-转换传输-反馈控制”的闭环流程实现工业信号的精准处理，核心工作机制分为四个阶段：
1. 信号采集阶段：模块通过8个独立通道连接现场仪表，如热电偶（采集温度信号）、压力变送器（输出毫伏信号）等，将温度、压力等物理量转化的模拟电信号接入模块内部信号调理电路。该电路可对微弱信号进行放大、滤波，去除工业环境中的高频噪声干扰。
2. 隔离保护阶段：经调理后的信号进入光电隔离单元，通过光电耦合器实现输入信号与模块核心电路的电气隔离，切断共模干扰路径，防止现场强电信号窜入控制系统导致设备损坏。同时，电源隔离单元为模块各部分提供独立供电，进一步提升抗干扰能力。
3. 转换与传输阶段：隔离后的模拟信号送入16位A/D转换器，转化为数字信号后传输至模块微处理器。微处理器对数字信号进行校准、补偿（如热电偶冷端补偿）后，通过RS-485总线遵循MODBUS RTU协议将数据上传至DCS主控制器；同时接收控制器下发的控制指令，经D/A转换器转化为4-20mA/0-10V标准输出信号。
4. 执行与反馈阶段：输出信号驱动现场执行器（如调节阀、伺服电机）完成控制动作，模块实时采集输出信号状态并反馈至控制器，形成闭环控制，确保控制指令精准执行。若出现信号异常，模块将触发故障报警信号，便于运维人员及时处理。
注意事项
为保障模块稳定运行与操作安全，安装、使用及维护过程中需遵循以下注意事项：
本模块为工业级控制组件，需由专业技术人员进行安装调试，严禁非专业人员擅自操作。
- 安装环境要求：避免安装在发热量大的设备（如变频器）正下方，确保模块四周预留至少5cm通风空间；远离强烈振动源（10-55Hz），必要时加装减震垫；禁止在有氯化氢、硫化氢等腐蚀性气体或粉尘浓度过高的环境中裸露安装，应选用密封控制柜。
- 电气连接规范：电源连接前需确认电压等级（24VDC或220V），严禁错接电源；信号线缆应采用屏蔽双绞线，与动力电缆间距不小于30cm，避免平行布线；RS-485总线终端需加装120Ω匹配电阻，减少信号反射干扰。
- 热插拔操作要点：进行热插拔时需佩戴防静电手环，先断开模块信号线缆，再插拔电源接口；单次热插拔操作时间不超过30秒，避免频繁热插拔影响系统稳定性。
- 校准与维护规范：模块投入运行前需通过专用校准设备进行精度校准，校准周期建议每6个月一次；日常维护中需定期检查接线端子紧固性，避免松动导致接触不良；若模块出现故障，应先断电排查，禁止带电拆解。
- 兼容性注意事项：与第三方设备连接时，需确认通信协议参数（波特率、奇偶校验等）匹配；模块负载电流不得超过1A，避免过载损坏输出电路。
