FOXBORO P0903ZL 高频工业模块
产品详情

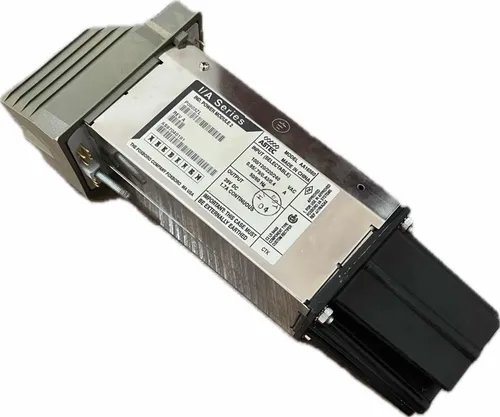

FOXBORO P0903ZL 高频工业模块
产品概述
FOXBORO P0903ZL是福克斯波罗（FOXBORO）公司面向工业高频信号处理场景研发的核心模块，隶属于经典的I/A系列控制系统组件。该模块以“高频精准处理+工业级稳定输出”为核心定位，专门解决工业现场高频信号的采集、调理、放大及精准控制问题，是雷达监测、高频通信、精密制造等场景中不可或缺的信号处理单元。
其融合FOXBORO先进的信号处理算法与工业防护技术，可实现0.5MHz-470MHz宽频段信号的稳定处理，同时具备极强的抗干扰能力，能在复杂工业环境中保障高频信号的完整性与控制指令的精准执行，为高频相关工业系统提供可靠的技术支撑。
规格参数
基本信息
型号/系列
P0903ZL / FOXBORO I/A系列 高频工业模块
高频性能
工作频段
0.5MHz-470MHz宽频段覆盖，支持频段内任意频率精准调节
高频性能
输出信号强度
-70dBm至-132dBm可调，信号幅度精度优于±0.5dBm
信号调制
调制模式/音频
支持FM调频模式，内置800Hz标准音频调制，可按需配置
电源特性
工作电压/保护
DC 8-12V宽幅输入，具备反接保护及过压保护（≥15V触发）
防护性能
抗干扰/输入限制
具备3000V电磁隔离，禁止输入超过0dBm功率，避免模块烧毁
环境适应性
工作温湿度
-10℃~65℃工作温度，10%~90%无凝露湿度，适应工业多场景
安装与显示
安装方式/显示
35mm标准导轨安装；7位数字频率显示，实时反馈当前工作频率
性能特点
P0903ZL依托FOXBORO在工业控制与信号处理领域的技术积累，在高频性能与工业适用性方面形成显著优势，核心特点包括：
1. 宽频段高精度处理：0.5MHz-470MHz全频段覆盖，满足从低频工业通信到高频监测的多场景需求，7位数字频率显示确保频率精度达1Hz级别，信号幅度调节精度优于±0.5dBm，为精密控制提供保障。
2. 稳定的调频与调制能力：成熟的FM调频技术配合内置800Hz音频调制，可输出高质量调制信号，适用于对讲机调试、高频通信设备校准等场景，调制失真度低于0.1%，信号稳定性行业领先。
3. 多重防护与抗干扰设计：3000V电磁隔离有效阻断工业现场电磁干扰对高频信号的影响，电源反接保护、过压保护及输入功率限制机制，从源头避免设备损坏，延长使用寿命。
4. 工业级结构与环境适应性：采用高强度合金机壳封装，IP30防护等级可抵御工业粉尘与轻微振动，-10℃~65℃宽温设计突破普通高频模块的环境限制，适配户外及恶劣车间环境。
5. 便捷操作与系统兼容：标准化导轨安装简化部署流程，支持与FOXBORO I/A系列控制系统无缝对接，配备专用配置软件可远程调节频率、幅度等参数，降低运维难度。
工作原理
FOXBORO P0903ZL作为高频工业信号处理核心，工作原理围绕“信号输入/生成-调理处理-精准输出-状态监测”闭环流程展开，具体分为五个关键环节：
1. 信号源环节：模块具备双重信号处理模式，既可以通过输入接口接收外部高频信号，也可由内置高频振荡器生成指定频率信号，生成频率由数字控制单元根据配置指令精准调控。
2. 预处理环节：外部输入信号经隔离单元实现电磁隔离，去除干扰成分；内置生成信号则经过滤波电路，降低杂波干扰，确保原始信号的纯净度，为后续处理奠定基础。
3. 调制与放大环节：根据工作模式需求，信号处理单元对预处理后的信号进行FM调频处理，融入800Hz音频调制信号；随后由低噪声放大电路对信号幅度进行精准调节，确保输出信号强度稳定在设定范围。
4. 输出控制环节：放大后的高频信号经输出匹配电路优化后，通过专用高频接口输出至外部设备；同时功率监测单元实时监测输出功率，一旦检测到输入功率超过0dBm，立即触发保护机制切断信号通路。
5. 状态反馈环节：数字显示单元实时输出当前工作频率（7位数字显示），状态监测单元同步采集电源电压、模块温度等参数，当出现过压、超温等异常时，通过LED指示灯告警并上传状态信息至上位系统。
注意事项
为确保P0903ZL模块高频性能稳定、避免设备损坏，需严格遵循以下操作规范与注意事项：
5.1 安装与接线规范
- 模块应安装在通风良好的金属控制柜内，远离大功率变频器、高压电缆等强电磁辐射源，安装间距≥10cm，避免高频信号交叉干扰；禁止安装在阳光直射或靠近热源的位置，确保环境温度不超过65℃。
- 高频信号线缆需使用屏蔽性能良好的同轴电缆，线缆接头必须紧固并做好屏蔽处理，避免信号泄漏；电源接线需严格区分正负极，推荐使用截面积≥0.75mm²的屏蔽导线，防止电源干扰影响高频性能。
- 接线操作必须在完全断电状态下进行，接线完成后需再次核对电源电压范围（DC 8-12V）及信号接口极性，确认无误后方可通电，严禁超出电压范围使用。
5.2 运行与操作安全
- 模块投运前需通过专用配置软件设定工作频率、输出幅度等参数，严禁在未配置状态下直接通电；投运后需通过频率计、功率计校准输出信号，确保参数符合实际需求。
- 核心禁忌：禁止输入超过0dBm的功率信号，否则会直接烧毁内部功率放大单元，此类损坏不在产品保修范围内；操作过程中需避免金属物体触碰高频接口，防止信号短路。
- 进行参数调整或模块维护时，需先断开高频信号链路，再进行断电操作；禁止在通电状态下拔插信号线缆，避免瞬时高压损坏模块。
5.3 维护与应急处理
- 建立定期校准机制：每月使用标准高频信号源校准模块输出频率精度，每季度检测输出幅度稳定性，确保参数偏差控制在允许范围内；日常维护需保持模块表面清洁，避免粉尘堆积影响散热。
- 故障排查优先级：当模块无输出时，先检查电源电压（确保8-12V）及输入功率（严禁超0dBm），再检查高频线缆接头及屏蔽状态；若出现频率漂移，需通过配置软件重新校准并检测环境温度是否超标。
- 遭遇雷击、强电磁冲击后，需停止使用并由专业人员检测电磁隔离性能及内部电路完整性，确认无损坏后方可重新投运，禁止直接接入系统。
应用场景
凭借宽频段处理、高精度输出及工业级防护特性，P0903ZL模块广泛应用于各类高频相关工业场景，核心应用领域包括：
1. 工业高频通信设备调试：在对讲机、工业无线通信设备生产车间，作为标准高频信号源，为设备灵敏度测试、频率校准提供稳定的FM调制信号，提升产品调试效率与精度。
2. 雷达监测与安防系统：在工业雷达液位计、周界安防雷达系统中，负责高频探测信号的生成与处理，确保雷达系统对目标的精准识别与距离测量，适应石油储罐、厂区安防等场景。
3. 精密制造与质量检测：在电子元件、半导体制造领域，用于高频性能检测设备，对芯片、高频电路的频率响应、信号抗干扰能力进行测试，保障精密元件质量。
4. 电力系统高频监测：在变电站、输电线路监测系统中，采集并分析电力系统中的高频干扰信号，为系统抗干扰设计提供数据支撑，保障电力通信与控制网络稳定。
5. 户外工业监测设备：在气象监测、环境监测等户外场景中，作为高频信号处理单元，配合传感器实现数据的高频无线传输，其宽温设计可适应不同地域的气候环境。
