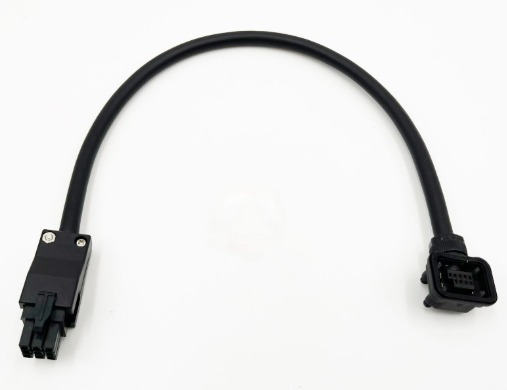

FOXBORO P0916NK 差压传输电缆
产品核心概述
FOXBORO P0916NK差压传输电缆属于工业专用屏蔽信号电缆，主要应用于差压测量系统中，承担差压变送器（如FOXBORO I/A Series系列差压变送器）输出的微弱模拟信号（通常为4-20mA标准信号）向PLC、DCS等控制系统的传输任务。与普通电缆不同，该电缆针对差压信号的微弱性和易受干扰的特点，采用特殊的结构设计和材料选型，能够有效抑制工业现场的电磁干扰、降低信号衰减，确保差压数据传输的准确性和实时性，是差压测量系统中不可或缺的关键组件。
核心技术特性
FOXBORO P0916NK差压传输电缆的设计充分贴合工业差压信号传输的特殊需求，具备以下核心技术特性：
1. 低损耗信号传输能力
差压变送器输出的4-20mA模拟信号属于微弱信号，在长距离传输中易出现衰减。该电缆采用高纯度无氧铜作为导体材料，其导电率优于普通铜材，能够有效降低信号传输过程中的电阻损耗；同时，电缆绝缘层采用优质聚乙烯（PE）材料，具有稳定的介电性能，可减少信号的 dielectric loss（介电损耗），确保在数百米的传输距离内，信号衰减控制在0.5%以内，保障差压数据的精准还原。
2. 强效抗电磁干扰设计
工业现场存在大量电机、变频器、高压设备等干扰源，易对差压信号造成电磁干扰，导致测量数据失真。P0916NK电缆采用“双重屏蔽”结构——内层为镀锡铜丝编织屏蔽，覆盖率≥90%，可有效屏蔽高频电磁干扰；外层为铝箔复合屏蔽，对低频干扰具有良好的抑制效果。双重屏蔽设计使电缆的抗干扰性能达到工业EMC（电磁兼容性）Class B级标准，能够在强电磁环境下稳定传输信号，避免干扰导致的控制失误。
3. 工业级环境适应性
针对工业现场的复杂环境，电缆在结构和材料上进行了特殊强化。外护套采用耐油、耐老化、耐化学腐蚀的聚氯乙烯（PVC）或聚氨酯（PU）材料，可抵御石油、化工原料、冷却液等介质的侵蚀；同时，电缆具备良好的耐温性能，工作温度范围覆盖-40℃~80℃，可适应高温的冶金车间、低温的户外仪表柜以及潮湿的化工厂区等多种极端环境，确保长期稳定运行。
4. 稳定的机械性能
电缆导体采用多股细铜丝绞合结构，具有良好的柔韧性，便于在狭窄空间内弯曲布线，同时抗拉伸强度优于单股导体；外护套经过耐磨处理，在拖拽、敷设过程中不易破损，有效保护内部导体和屏蔽层。此外，电缆的耐振动性能优异，在电机旁、泵体附近等振动较强的区域，仍能保持稳定的信号传输性能。
关键技术参数
技术参数是体现电缆性能的核心指标，FOXBORO P0916NK差压传输电缆的参数配置精准匹配差压信号传输需求，具体如下：
1. 导体参数
- 导体材质：高纯度无氧铜（纯度≥99.97%）
- 导体结构：多股细铜丝绞合（股数≥19股，单丝直径0.12mm）
- 导体截面积：典型规格0.5mm²/0.75mm²（可根据传输距离选择）
- 直流电阻：≤20Ω/km（20℃时，0.5mm²规格）
2. 绝缘与屏蔽参数
- 绝缘材质：高密度聚乙烯（HDPE）
- 绝缘厚度：0.8mm±0.1mm
- 屏蔽结构：内层镀锡铜丝编织（编织密度≥90%）+外层铝箔屏蔽（厚度≥0.05mm）
- 屏蔽电阻：≤5Ω/km（20℃时）
3. 传输与环境参数
- 传输信号类型：4-20mA模拟信号、0-5V直流信号（适用于差压变送器输出）
- 最大传输距离：0.5mm²规格≤300m，0.75mm²规格≤500m（信号衰减≤0.5%）
- 工作温度范围：-40℃~80℃（固定敷设），-20℃~60℃（移动敷设）
- 环境适应性：耐油等级IP65，耐化学腐蚀（耐酸、耐碱、耐有机溶剂）
4. 机械性能参数
- 弯曲半径：固定敷设≥6倍电缆外径，移动敷设≥10倍电缆外径
- 拉伸强度：≥10N/mm²
- 耐磨性能：符合GB/T 2951.21-2008标准（耐磨次数≥10000次）
典型应用场景
FOXBORO P0916NK差压传输电缆作为差压测量系统的专用传输组件，广泛应用于各类需要精准监测差压的工业场景，典型应用包括：
1. 石油化工行业
在石油炼制的精馏塔、化工合成的反应釜等设备中，差压变送器用于监测塔内、釜内的液位差（通过差压换算液位），P0916NK电缆连接变送器与DCS系统，将差压信号精准传输至控制系统，实现液位的实时监测与自动控制，避免液位过高或过低导致的安全事故。
2. 电力行业
在火力发电的锅炉汽包、汽轮机凝汽器等设备中，差压变送器用于监测蒸汽与水的差压、真空度等参数，电缆将差压信号传输至PLC控制系统，为锅炉水位调节、汽轮机运行控制提供精准数据支持，保障发电系统的稳定运行。
3. 水处理行业
在污水处理的沉淀池、自来水厂的过滤罐等设备中，差压变送器用于监测滤膜、滤网的堵塞情况（通过进出口差压变化判断），P0916NK电缆将差压信号传输至控制系统，当差压超过阈值时自动触发反冲洗程序，确保水处理系统的过滤效率。
4. 冶金与造纸行业
在冶金行业的高炉热风炉、造纸行业的纸浆储罐中，差压变送器用于监测设备内部的压力差，电缆在高温、高粉尘或高湿度环境下稳定传输信号，为设备的温度控制、物料输送控制提供可靠数据，提高生产效率和产品质量。
