FOXBORO

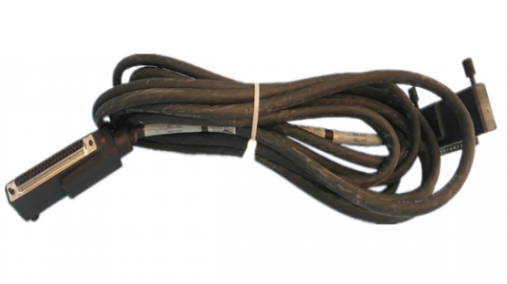

FOXBORO P0916DC终端电缆
产品详情
FOXBORO P0916DC终端电缆
产品核心特性
FOXBORO P0916DC终端电缆的核心优势在于其适配工业复杂环境的结构设计和信号传输稳定性，具体特性如下：
1. 精准的信号传输能力
作为终端连接电缆，P0916DC采用低损耗导体材质和优化的绝缘结构，能有效减少信号衰减和干扰。针对工业现场常见的电磁干扰（EMI）和射频干扰（RFI），电缆通过屏蔽层设计（通常为铜丝编织屏蔽或铝箔+铜丝复合屏蔽），将干扰信号隔绝在外，确保4-20mA模拟信号、数字控制信号等关键信号的精准传输，避免因信号失真导致的控制系统误判。
2. 强环境适应性
工业现场的高温、潮湿、化学腐蚀等恶劣条件对电缆寿命影响极大，P0916DC对此进行了针对性优化：外皮采用耐油、耐化学腐蚀的PVC或聚烯烃材质，可耐受-20℃至70℃的工作温度范围（部分特殊规格可扩展至更高温环境）；绝缘层具备良好的耐老化性和绝缘强度，在潮湿环境下仍能保持稳定的绝缘性能，降低短路风险。
3. 高适配性与连接可靠性
电缆终端接头经过精密加工，可直接与FOXBORO P0916系列终端模块及相关DCS设备无缝对接，无需额外转接部件，减少连接节点的故障隐患；导体与接头的压接或焊接工艺确保机械强度，插拔次数符合工业标准，长期使用后仍能保持稳定的接触性能，避免因连接松动导致的信号中断。
4. 符合工业安全标准
产品通过UL、CE等国际工业认证，阻燃等级符合UL94 V-0或同等标准，在发生意外时能有效延缓火焰蔓延，降低火灾风险；电缆的绝缘电阻、耐电压强度等电气性能指标均满足工业控制领域的安全要求，保障人员和设备安全。
适用场景
FOXBORO P0916DC终端电缆的设计初衷是服务于FOXBORO DCS系统的信号连接，其应用场景集中在需要高精度信号传输的工业控制环节，主要包括：
1. 过程控制领域的信号连接
在石油化工、煤化工、精细化工等场景中，用于DCS终端模块与现场变送器（如压力变送器、温度变送器、液位变送器）、执行器（如调节阀、电磁阀）之间的信号传输，实现对生产过程中温度、压力、流量、液位等关键参数的实时采集和控制指令的精准下发。
2. 电力系统的监控连接
在火力发电、水力发电、新能源发电等电力场景中，适配FOXBORO DCS系统的监控模块，连接发电机、变压器、开关柜等设备的监测仪表，传输电压、电流、功率等电气参数信号，为电力系统的稳定运行提供数据支撑。
3. 冶金与制造业的设备联动
在钢铁、有色金属冶炼及机械制造生产线中，用于DCS终端与生产线的传感器、PLC（可编程逻辑控制器）、电机控制设备之间的连接，实现生产流程的自动化联动控制，提升生产效率和工艺稳定性。
4. 其他工业自动化场景
包括食品加工、制药行业的合规性生产监控（需符合FDA等行业标准的特殊规格）、水处理系统的水质参数传输等，只要涉及FOXBORO DCS终端的信号连接需求，P0916DC终端电缆均能提供可靠的解决方案。
关键技术参数
导体规格
多股镀锡铜线，线径通常为22AWG-18AWG
多股导体提升柔韧性，镀锡层防腐蚀，适配不同电流和信号传输需求
绝缘材质
聚四氟乙烯（PTFE）或交联聚乙烯（XLPE）
耐高温、低介损，确保信号传输稳定性
屏蔽方式
铜丝编织屏蔽（覆盖率≥85%）或铝箔+铜丝复合屏蔽
有效抵御电磁干扰，适用于复杂工业电磁环境
外皮材质
PVC或聚烯烃（PO）
耐油、耐化学腐蚀，符合阻燃要求
工作温度
-20℃~70℃（固定敷设）；-15℃~60℃（移动敷设）
特殊规格可定制高温或低温适应性
额定电压
300V/500V（AC）
满足工业控制信号传输的电压需求
绝缘电阻
≥100MΩ·km（20℃）
确保良好的绝缘性能，避免信号泄漏
终端接头
针型/孔型端子，适配FOXBORO P0916系列终端
镀金或镀银触点，降低接触电阻
安装与使用注意事项
FOXBORO P0916DC终端电缆的安装质量直接影响其使用效果，需重点关注以下事项：
1. 环境排查：安装前确认现场环境温度、湿度、化学介质是否符合电缆的使用范围，避免在强酸、强碱或高浓度油污环境中直接敷设，必要时采用套管保护。
2. 屏蔽层处理：电缆的屏蔽层需单端接地（通常在DCS终端侧接地），避免两端接地形成环流，影响信号传输；接地电阻应≤4Ω，确保干扰信号有效泄放。
3. 敷设规范：电缆应远离高压电缆（间距≥0.5m），避免平行敷设，减少电磁干扰；敷设过程中避免过度拉扯（拉力不超过导体断裂强度的10%）和弯曲（弯曲半径不小于电缆外径的6-8倍），防止导体和绝缘层损伤。
4. 连接操作：终端接头与电缆的压接需使用专用工具，确保压接牢固，接触电阻≤5mΩ；插拔接头时避免用力过猛，防止接头针脚弯曲或损坏。
5. 标识清晰：电缆两端需做好标识，注明连接的终端模块编号和现场设备编号，便于后期维护和故障排查。
6. 定期维护：定期检查电缆外皮是否有破损、老化现象，接头处是否松动、氧化，发现问题及时更换，避免因局部故障引发系统问题。
