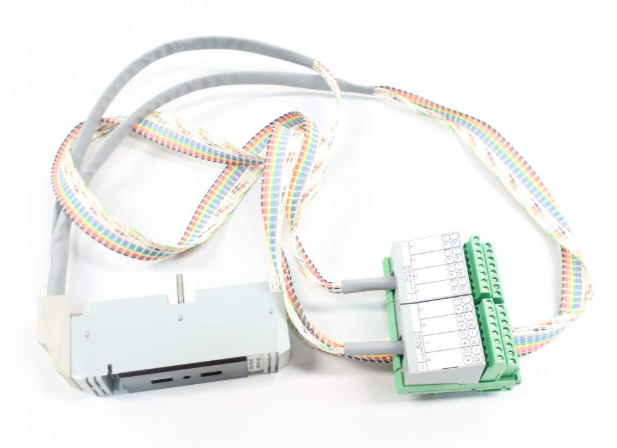

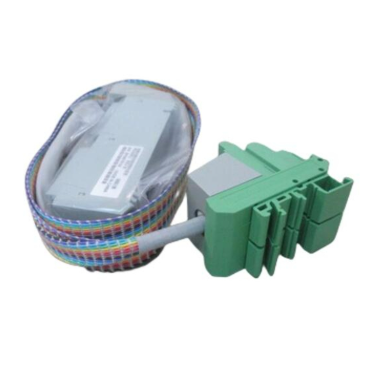

FOXBORO P0500RY终端电缆组件
组件基本概述
FOXBORO P0500RY是一套集成化工业级终端电缆组件，核心功能是为FOXBORO控制系统中P0500RU控制模块与分布式I/O节点、现场传感器/执行器之间提供稳定的信号传输通道，同时通过标准化组件设计简化现场布线与调试流程。该组件并非单一电缆，而是包含定制化电缆、镀金终端接头、防松紧固件、屏蔽接地夹及标识套管的完整解决方案，专为FOXBORO I/A Series®系统的信号传输特性优化设计，阻抗匹配精度高，可有效降低信号衰减与电磁干扰。其模块化的组件搭配既满足了机柜内短距离布线需求，也适配现场设备与控制柜体间的中长距离信号传输，为控制系统的信号链路提供全流程保障。
核心结构与功能特性
1. 定制化电缆主体：低损耗与强屏蔽兼顾
组件核心的电缆采用多股绞合无氧铜导体，线径根据传输信号类型优化为0.6mm（信号芯）与1.0mm（电源芯），既提升了电缆的抗拉伸强度，又通过降低集肤效应减少了高频信号传输损耗。绝缘层采用耐高温交联聚乙烯（XLPE）材料，耐温等级达125℃，配合外层阻燃聚烯烃（PO）护套，实现优异的耐油、耐化学腐蚀性能，可耐受工业现场常见的油污、酸碱蒸汽侵蚀。屏蔽结构采用“镀锡铜网+铝塑复合带”双重屏蔽设计，铜网覆盖率≥95%，铝塑复合带重叠率≥25%，能有效抑制共模与差模干扰，确保信号在强电磁环境下的纯净传输。
2. 专用终端接头：高可靠性连接保障
组件配备FOXBORO定制化压接式终端接头，分为信号型（RJ45/BNC）与电源型（端子台）两类，均采用镀金触点设计，接触电阻≤3mΩ，有效避免因接触不良导致的信号衰减或电源压降。接头外壳采用增强尼龙材质，具备IP67防护等级，内置防水密封圈与防尘盖，可直接应用于潮湿、多粉尘的现场环境。针对P0500RU控制模块的接口特性，接头针脚定义与模块接口完全匹配，无需额外转接即可实现“即插即用”，大幅缩短现场调试时间。
3. 集成化附件：强化安装稳定性
P0500RY组件包含全套安装附件，其中防松紧固件采用不锈钢材质，配合尼龙防松垫圈，可有效防止工业现场振动导致的接头松动；屏蔽接地夹通过低阻抗设计，将电缆屏蔽层与机柜接地系统可靠连接，接地电阻≤1Ω，进一步提升抗干扰能力；标识套管采用耐温聚四氟乙烯材质，可清晰标注电缆用途与对应节点编号，便于后期运维识别。这些附件的集成化设计，解决了传统电缆布线中附件搭配混乱、安装效率低的问题。
4. 宽域环境适应性：适配多场景需求
组件通过严苛的环境适应性测试，电缆主体与接头可在-40℃~105℃的宽温范围内稳定工作，完全适配北方严寒户外、冶金高温车间等极端环境。护套材料符合UL94 V-0级阻燃标准，在火灾场景下可快速自熄，避免火势蔓延；同时具备优异的抗紫外线性能，户外暴露使用时使用寿命可达8年以上，无需频繁更换。
5. 系统级兼容性：精准匹配FOXBORO设备
组件专为FOXBORO系统量身定制，电缆阻抗根据P0500RU控制模块的通信特性优化为100Ω±5%（差分信号传输），与模块接口阻抗完美匹配，有效减少信号反射干扰。无论是连接P0500RU控制模块与P0400ZG节点总线模块，还是连接FBM系列I/O模块与现场传感器，均无需额外阻抗匹配器，可直接构建稳定的信号传输链路，提升系统集成可靠性。
关键技术参数
组件构成
定制电缆+镀金终端接头+防松紧固件+屏蔽接地夹+标识套管
电缆导体
多股绞合无氧铜，信号芯0.6mm（AWG 22），电源芯1.0mm（AWG 18）
特性阻抗
100Ω±5%（差分信号），50Ω±5%（同轴信号）
绝缘层材质
交联聚乙烯（XLPE），绝缘厚度0.5mm
屏蔽结构
内层95%镀锡铜网+外层铝塑复合带双重屏蔽
外护套材质
阻燃聚烯烃（PO），颜色为工业蓝（RAL 5015）
终端接头类型
信号端：RJ45/BNC（可选）；电源端：压接式端子台
额定电压
信号芯：300V AC/DC；电源芯：600V AC/DC
工作温度范围
-40℃~105℃
相对湿度
0%~95%（无冷凝）
标准长度
0.5m、1m、3m、5m、10m（可定制最长50m）
阻燃等级
UL94 V-0级，符合IEC 60332-3标准
信号衰减
≤0.3dB/10m（1MHz频率下），≤1.5dB/10m（100MHz频率下）
适用场景与配套应用
P0500RY终端电缆组件凭借其系统级兼容性与环境适应性，广泛应用于FOXBORO自动化控制系统的各类信号传输场景，核心适用场景及配套设备包括：
1. 控制模块与节点总线连接：配套P0500RU控制模块与P0400ZG节点总线模块，用于石油化工炼化装置的控制信号传输，实现控制指令与现场数据的双向交互，确保反应釜温度、压力等参数的精准调控。
2. I/O模块与传感器链路：连接FBM207B等I/O模块与现场温度、压力、流量传感器，在发电厂锅炉车间等高温环境下，实现监测数据的低损耗传输，为发电机组控制提供可靠数据支撑。
3. 电源模块供电链路：配合P0400GH现场总线电源模块，为分布式I/O节点与智能执行器提供稳定电源，同时传输设备状态反馈信号，适用于智能制造生产线的电源与信号一体化布线。
4. 恶劣环境现场布线：在化工储罐区、污水处理厂等潮湿、腐蚀环境中，用于连接液位传感器、有毒气体检测仪与P0500RU控制模块，凭借IP67防护接头与耐腐护套保障长期可靠运行。
5. 高速通信场景：适用于FOXBORO系统中100Mbps以太网通信链路，如连接P0500RU控制模块与上位机SCADA系统，确保生产数据的高速上传与控制指令的实时下发。
