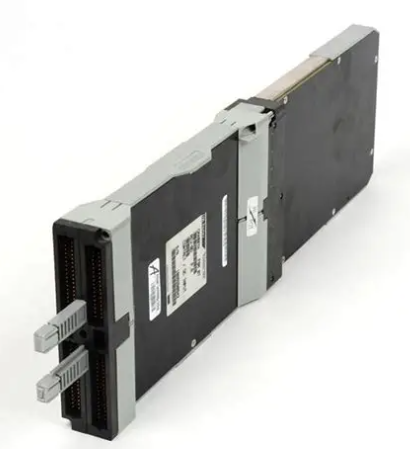

FOXBORO P0400ZG节点总线NBI接口模块
产品详情
FOXBORO P0400ZG节点总线NBI接口模块
模块基本概述
P0400ZG是FOXBORO I/A Series®等主流控制系统的专用节点总线接口模块，核心定位是作为控制系统主机与分布式节点设备（如I/O模块、现场仪表、智能执行器等）之间的“通信桥梁”，通过NBI接口实现不同总线协议的转换与数据交互。该模块采用工业级集成架构，内置高性能通信处理芯片，能够同时兼容FOXBORO私有节点总线协议与工业通用总线标准，无缝接入各类自动化控制系统。其模块化设计不仅简化了系统布线与节点扩展流程，还通过硬件级的信号优化机制，确保在多节点并发通信场景下的数据传输稳定性，有效避免因通信延迟或数据丢包导致的控制失误，为分布式控制系统的协同运行提供核心支撑。
核心功能特点
1. 双向协议转换与适配
P0400ZG模块最核心的功能是实现节点总线与上位机控制系统之间的双向协议转换。模块一方面通过NBI接口接收分布式节点设备上传的现场数据（如温度、压力、设备运行状态等），将其从节点总线协议（如FOXBORO专用节点协议）转换为控制系统可识别的统一协议（如Modbus RTU等）；另一方面将控制系统下发的控制指令转换为节点设备能解析的信号格式，确保指令精准送达。这种双向适配能力使模块可兼容不同厂商的节点设备，大幅提升了系统的设备兼容性与扩展灵活性，降低了异构系统集成的难度。
2. 高实时性数据传输管控
模块内置优先级调度机制与高速数据缓存区，能够对传输数据进行智能分类与优先级排序，确保关键控制指令与紧急报警信号优先传输，传输延迟控制在毫秒级，满足工业控制对实时性的严苛要求。针对多节点并发上传数据的场景，模块通过数据分片与流量控制技术，避免总线拥堵，保障数据流的平稳有序。经实测，在16个节点同时通信的工况下，模块仍能保持99.9%的数据传输完整性，有效避免因数据拥堵导致的控制滞后问题。
3. 全链路状态监测与故障诊断
为保障通信链路的可靠运行，P0400ZG配备了全链路状态监测功能，能够实时采集NBI接口电压、通信速率、数据传输量、节点连接状态等关键参数，并通过内置诊断算法识别通信中断、协议不匹配、节点离线、信号衰减等故障类型。模块面板的LED指示灯可直观反馈运行状态（正常通信、故障报警、数据传输中），同时支持通过通信接口将监测数据与故障信息上传至上位机，运维人员可通过系统界面快速定位故障节点与故障原因，如某节点通信中断时，模块可精准上报节点编号及故障代码，将故障排查时间从小时级缩短至分钟级。
4. 工业级抗干扰与安全防护
针对工业现场强电磁干扰、电压浪涌等复杂环境问题，模块采用多重抗干扰设计：硬件层面配备电磁屏蔽外壳与差分信号传输电路，有效抑制外界电磁干扰对通信信号的影响；软件层面通过数据校验（如CRC循环冗余校验）与重传机制，进一步提升数据传输的抗干扰能力。同时，模块具备完善的安全防护功能，包括过电压保护（当NBI接口电压超出12V±20%范围时自动切断通信链路）、过流保护与防静电保护（接触放电±8kV，空气放电±15kV），全方位保障模块与连接设备的安全。
5. 灵活的节点管理与配置
模块支持通过FOXBORO专用配置软件或标准Modbus协议进行参数配置，运维人员可根据实际需求灵活设置节点地址、通信速率（2400bps~19200bps可调）、数据帧格式（1个起始位、8个数据位、1个停止位，校验位可选）及节点通信周期等参数。同时，模块支持最多32个分布式节点的接入与管理，可通过软件对节点进行在线激活、休眠或故障隔离操作，便于系统的分期扩展与运维管理。例如在生产线扩容时，新增节点只需通过软件配置节点地址即可接入系统，无需改动模块硬件接线。
关键技术参数
核心功能
节点总线协议转换、数据传输、节点管理
接口类型
NBI（节点总线接口）×1，RS485×1，系统总线接口×1
支持协议
FOXBORO私有节点总线协议、Modbus RTU
通信速率
2400bps、4800bps、9600bps、19200bps（软件可调）
节点接入能力
最大支持32个分布式节点
数据传输延迟
≤5ms（单节点数据传输）
供电电源
24V DC（±10%），典型功耗≤5W
保护功能
过电压、过电流、防静电、通信中断保护
工作环境温度
-40℃~70℃
相对湿度
5%~95%（无冷凝）
防护等级
IP20（模块本体），支持机柜集中安装
外形尺寸（长×宽×高）
140mm×110mm×190mm（典型值，以实物为准）
适用场景
P0400ZG模块凭借其可靠的协议转换能力、灵活的节点管理功能及强环境适应性，广泛应用于各类分布式工业控制系统中，主要适用场景包括：
1. 石油化工行业：用于炼化装置、油气管网的分布式控制系统，连接现场I/O模块与中央控制器，实现压力、流量、液位等参数的实时传输与阀门控制指令的精准下发，保障生产过程的稳定可控。
2. 电力行业：适配发电厂、变电站的辅控系统，连接发电机组、变压器的监测节点与控制主机，传输设备运行参数（如温度、振动、电压）及控制信号，支持电力设备的远程监控与故障预警。
3. 冶金行业：在钢铁、有色金属生产车间，用于连接高炉、转炉的分布式监测节点（如温度传感器、液位开关）与中央控制系统，耐受高温、高干扰环境，确保冶炼过程数据的连续传输。
4. 智能制造生产线：用于智能化生产线的分布式控制网络，连接机器人工作站、传送带控制节点、质量检测设备等，实现生产指令的同步下发与各节点运行状态的集中监控，提升生产线协同效率。
5. 水处理与环保行业：在污水处理厂、水质监测站，连接各处理单元的水泵控制节点、水质分析仪表等，实现水处理工艺参数的实时采集与设备运行的远程控制，保障水处理效果与达标排放。
模块优势
- 通信可靠性高：依托FOXBORO专用通信算法与硬件优化设计，模块数据传输成功率≥99.9%，平均无故障运行时间（MTBF）≥150000小时，满足关键工业场景的可靠性需求。
- 协议兼容性强：同时支持FOXBORO私有协议与通用Modbus RTU协议，可无缝对接不同厂商的节点设备，降低异构系统集成成本。
- 运维便捷高效：全链路故障诊断与可视化状态指示功能，大幅缩短故障排查时间；支持软件远程配置，无需现场拆卸模块即可完成参数调整。
- 环境适应性强：宽温工作范围与多重抗干扰设计，可在高温、高湿、强电磁干扰的工业现场稳定运行，无需额外防护措施。
- 扩展灵活经济：最大支持32个节点接入，支持系统分期扩容；模块化设计便于更换与升级，降低后期系统维护成本。
