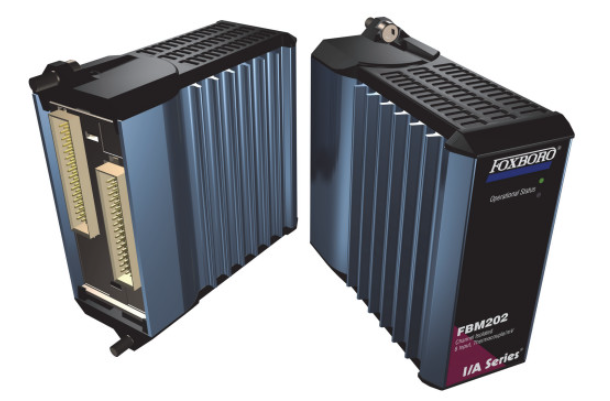

FOXBORO FBM02热电偶/MV 输入模块
产品详情
FOXBORO FBM02热电偶/MV 输入模块
模块核心定位与功能
FBM02模块是FOXBORO I/A Series集散控制系统（DCS）的重要组成部分，核心功能是将现场热电偶输出的热电势信号（通常为毫伏级）或其他设备直接输出的MV信号进行隔离、放大、滤波及A/D转换，将模拟信号转化为数字信号后上传至控制器，完成数据采集与实时监控。其核心定位是“高精度信号桥梁”，解决现场微弱信号易受干扰、传输损耗大的问题，确保过程参数采集的准确性与稳定性。
具体功能包括：
- 多类型信号兼容：支持J、K、T、E、R、S、B等多种国际标准热电偶信号，同时兼容0-10mV、0-50mV等范围的毫伏信号，适配不同场景的传感器需求。
- 信号隔离保护：模块具备通道间隔离及模块与系统总线的隔离设计，有效抑制工业现场的电磁干扰（EMI）、接地环路干扰，避免信号串扰导致的测量误差。
- 冷端补偿功能：针对热电偶测量温度需补偿冷端温度变化的特性，模块内置高精度冷端补偿电路，自动修正环境温度波动对测量结果的影响，提升温度测量精度。
- 故障诊断与报警：具备开路检测、信号超量程检测等故障诊断功能，当热电偶断线、信号异常时，可实时向控制器反馈报警信息，便于运维人员快速排查问题。
关键技术参数
技术参数是模块性能的核心体现，直接决定其适用的工业场景及测量精度，以下为FBM02模块的关键参数（具体以官方手册为准）：
1. 输入信号规格
- 热电偶类型：兼容J、K、T、E、R、S、B、N等常用类型，支持用户自定义热电偶类型。
- MV信号范围：标准支持0-10mV、0-50mV，部分型号可扩展至-10mV~+10mV、-50mV~+50mV的双向信号。
- 输入通道数：通常为8通道或16通道（具体型号略有差异），通道独立采集，互不干扰。
2. 测量精度与分辨率
- 精度等级：±0.1%FS（满量程），针对热电偶信号的温度测量精度可达到±0.5℃（在常用温度范围200-1000℃内）。
- 分辨率：A/D转换精度为16位，MV信号分辨率可达0.1μV，确保微弱信号的精准捕捉。
- 冷端补偿精度：±0.3℃（环境温度0-60℃范围内），补偿范围通常为-20℃~+80℃。
3. 电气与环境特性
- 隔离电压：通道间隔离≥500V DC，模块与总线隔离≥1000V DC，符合工业级隔离标准。
- 供电电源：通常为24V DC（±10%波动允许），功耗低，单模块功耗≤5W，适合高密度安装。
- 工作环境：温度-40℃~+70℃，湿度5%~95%（无凝露），适应高温、高湿等恶劣工业环境。
- 电磁兼容性：符合IEC 61000-4系列标准，抗浪涌、抗静电能力强，确保在复杂电磁环境下稳定工作。
4. 通信与接口
- 通信总线：适配FOXBORO I/A Series系统的FBM总线，支持高速数据传输，与控制器通信延迟≤10ms。
- 物理接口：采用标准工业端子排，接线便捷，支持螺钉紧固或弹簧压接方式，接触可靠。
适用场景与典型应用
FBM02模块凭借其对微弱信号的精准采集能力和强抗干扰特性，广泛应用于各类需要温度及毫伏级信号测量的工业领域，典型场景包括：
1. 化工与石化行业：用于反应釜、精馏塔等设备的温度监测，通过连接K型、E型热电偶，实时采集设备内部温度，为反应过程控制提供数据支持，确保生产工艺稳定。
2. 电力行业：适用于锅炉炉膛温度、汽轮机轴瓦温度等关键部位的测量，采用R型或S型热电偶配合FBM02模块，实现高温环境下的精准测温，保障发电设备安全运行。
3. 冶金行业：在钢铁、有色金属冶炼过程中，用于高炉、转炉的温度采集，模块的高分辨率特性可捕捉温度细微变化，助力优化冶炼工艺，提升产品质量。
4. 食品与制药行业：用于灭菌设备、发酵罐的温度监控，模块的高稳定性和故障报警功能可满足行业对生产过程可追溯性和安全性的严格要求。
5. 其他工业场景：还可用于压力变送器（部分输出毫伏信号）、液位传感器等设备的信号采集，实现压力、液位等参数的间接测量。
模块使用优势
相较于普通输入模块，FBM02模块在工业应用中展现出显著优势，主要体现在以下方面：
- 高可靠性：采用工业级元器件及冗余设计，平均无故障时间（MTBF）超过10万小时，适应连续生产的工业需求，降低停机风险。
- 易用性强：支持通过FOXBORO I/A Series系统的工程师站进行参数配置（如热电偶类型、量程、报警阈值等），无需现场手动调节，配置灵活便捷。
- 维护便捷：模块采用插拔式结构，支持热插拔功能，在系统不停机的情况下可完成模块更换，减少维护时间和生产损失；同时，故障诊断功能可快速定位问题通道，提升运维效率。
- 系统兼容性好：作为FOXBORO I/A Series DCS的专用模块，与系统控制器、人机界面等组件无缝兼容，数据传输稳定，无需额外适配设备。
