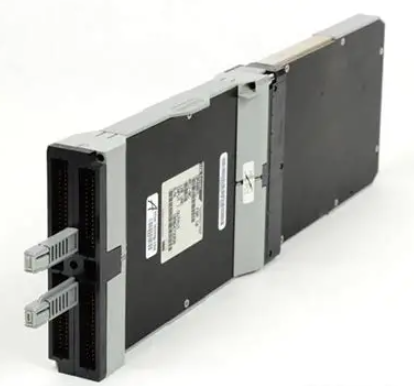

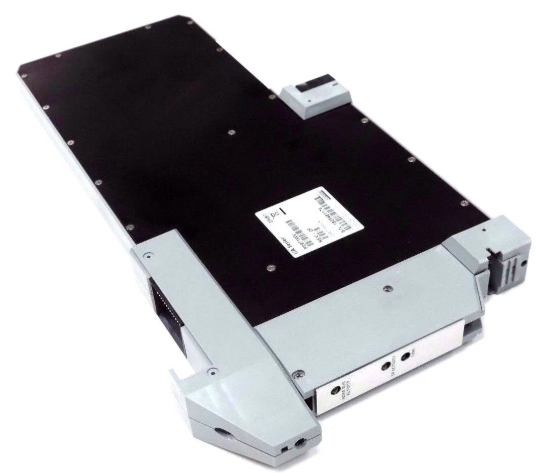

FOXBORO DNBT P0971WV双节点总线模块
模块基本定位与核心作用
DNBT P0971WV模块是FOXBORO专为I/A Series系统开发的双节点总线接口设备，其核心功能是实现控制层与I/O层、设备层之间的高速数据交互。该模块通过双节点冗余架构设计，可同时接入两条独立的现场总线（如FOXBORO专用的FBM总线或主流工业总线），一方面与CP30等控制处理器建立稳定通信链路，接收控制指令并反馈现场数据；另一方面连接各类I/O模块（如模拟量输入/输出模块、数字量输入/输出模块）及智能仪表，完成数据的采集与指令的下发。
在系统架构中，DNBT P0971WV模块承担着“数据中转站”和“通信冗余保障”的双重角色。它不仅解决了控制处理器与多类终端设备之间的通信协议适配问题，还通过双节点设计消除了通信链路的单点故障，确保系统在极端情况下仍能维持正常的数据传输，为生产过程的连续运行提供保障。
核心功能与技术特性
1. 双节点冗余设计，保障通信可靠性
“双节点”是该模块最核心的技术亮点，模块内置两个独立的通信处理单元（节点A和节点B），可分别接入两条物理上独立的总线链路。正常运行时，两个节点可采用“主备”或“负载分担”模式工作：在主备模式下，主节点承担主要通信任务，备节点实时同步数据并监测主节点状态，当主节点或其连接的总线出现故障时，备节点可在毫秒级内无缝切换，确保通信不中断；在负载分担模式下，两个节点分别处理部分通信任务，有效提升系统整体数据传输效率。这种冗余设计从根本上解决了传统单总线模块的通信瓶颈和故障风险，满足工业生产对通信可靠性的严苛要求。
2. 高速数据传输，适配实时控制需求
DNBT P0971WV模块搭载高性能通信处理芯片，支持高速数据传输，其总线通信速率最高可达10Mbps（具体速率需根据总线类型和系统配置确定），能够满足工业现场大量I/O数据、控制指令及状态信息的实时传输需求。对于CP30控制处理器而言，该模块的高速传输能力可确保控制指令在极短时间内下发至执行设备，同时现场设备的运行状态和参数数据也能实时反馈至处理器，为CP30实现毫秒级控制周期提供有力的通信支撑。例如在化工生产的批量控制场景中，模块可快速传输多组反应釜的温度、压力数据至CP30，同时将CP30的物料配比调整指令精准下发至执行机构，确保生产过程的同步性和精准性。
3. 多协议兼容与灵活适配能力
模块内置丰富的通信协议解析单元，不仅完美兼容FOXBORO I/A Series系统的专用通信协议（如FOXBORO Bus Protocol），还支持多种主流工业通信标准，如Modbus RTU/TCP、PROFINET等（具体支持协议需参考模块硬件版本）。这种多协议兼容能力使得DNBT P0971WV模块能够轻松对接不同品牌、不同类型的工业设备，包括智能传感器、执行器、第三方PLC及上层SCADA（数据采集与监控系统）。例如在既有FOXBORO CP30控制系统的工厂中，若需接入第三方品牌的流量仪表，模块可通过Modbus协议与仪表建立通信，无需对现有系统进行大规模改造，极大提升了系统的灵活性和扩展性。
4. 完善的自诊断与故障报警功能
模块内置全面的自诊断机制，可实时监测自身硬件状态（如通信芯片温度、电源电压、内存占用）、总线链路状态（如链路连通性、信号强度）及节点工作状态。当检测到故障时（如某一节点通信中断、总线链路信号衰减、电源异常等），模块会立即触发本地报警（通过模块指示灯状态变化提示），同时将故障信息（包括故障类型、发生节点、故障时间等）通过通信链路上传至CP30处理器及上层监控系统，便于操作人员快速定位故障点并进行处理。此外，模块还支持故障信息的本地存储，为故障追溯和系统优化提供数据支持。
5. 模块化结构与便捷的安装维护
模块采用FOXBORO标准的模块化设计，尺寸适配标准工业控制柜的导轨安装，安装过程简单便捷，可与CP30处理器、I/O模块等设备紧凑布局，节省控制柜空间。模块正面设有清晰的状态指示灯（如电源灯、节点运行灯、总线通信灯、故障报警灯等），操作人员通过指示灯即可快速判断模块的工作状态。在维护方面，模块支持“热插拔”功能（需在系统配置允许的前提下），即在不中断系统整体运行的情况下，可对故障模块进行更换，极大缩短了设备维护时间，降低了生产停机风险。
与FOXBORO CP30处理器的协同工作机制
DNBT P0971WV模块与CP30控制处理器是FOXBORO I/A Series系统中“控制核心”与“通信枢纽”的紧密搭档，二者的协同工作流程主要分为三个环节：
1. 指令下发环节：CP30处理器根据预设的控制逻辑生成控制指令（如调整阀门开度、启动泵组等），通过系统内部总线将指令传输至DNBT P0971WV模块；模块接收指令后，通过协议解析将其转换为执行设备可识别的信号格式，再通过对应的总线链路下发至目标I/O模块或智能设备。
2. 数据采集环节：现场I/O模块或智能设备采集的生产参数（如温度、压力、流量等）通过总线链路传输至DNBT P0971WV模块，模块对数据进行预处理（如格式转换、有效性校验）后，将其传输至CP30处理器，为CP30的控制逻辑运算提供数据支撑。
3. 状态反馈与故障协同处理环节：DNBT P0971WV模块将自身及总线链路的运行状态实时反馈至CP30，当模块出现故障时，CP30可根据预设逻辑调整控制策略（如切换至备用控制路径）；同时，CP30也会将模块故障信息同步至上层监控系统，实现故障的协同报警与处理。
这种协同机制确保了控制指令的精准下发、现场数据的实时上传，以及系统故障的快速响应，共同构成了FOXBORO I/A Series系统稳定运行的核心骨架。
适用行业与典型应用场景
凭借高可靠性、高速传输及灵活适配的特点，DNBT P0971WV模块的应用场景与CP30控制处理器高度契合，主要集中在对通信实时性和可靠性要求极高的工业领域：
- 石油化工：在原油炼化装置中，模块用于连接CP30处理器与反应釜的温度、压力传感器及进料泵、出料阀等执行设备，实现生产参数的实时采集和控制指令的精准下发，同时通过双节点冗余确保炼化过程的连续通信，避免因通信中断导致的生产事故。
- 电力行业：在火电厂锅炉控制系统中，模块承担CP30处理器与锅炉水位、蒸汽压力等参数采集模块及给水泵、引风机等执行设备的通信任务，高速传输的实时数据为CP30实现锅炉燃烧的精准控制提供保障，双节点设计则确保电力生产的连续稳定。
- 冶金行业：在钢铁生产的轧钢环节，模块连接CP30与轧机的速度传感器、张力传感器及液压执行机构，实时传输轧机运行参数和控制指令，确保轧钢过程的速度和张力控制精度，提升钢材产品质量。
- 水处理行业：在大型污水处理厂，模块用于构建CP30处理器与各处理单元（如曝气池、沉淀池）的I/O设备之间的通信网络，实现水质参数的实时监测和处理设备的联动控制，保障污水处理过程达标排放。
