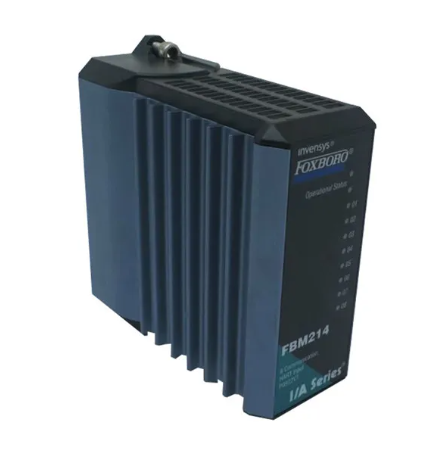

FOXBORO 14A-FR配置与进程集成模块
模块基础概述：定位与核心功能
14A-FR模块是FOXBORO I/A Series（智能自动化系列）控制系统中的关键接口与控制单元，其核心定位是实现“现场信号采集-内部逻辑运算-进程系统交互”的闭环衔接。相较于普通控制模块，它具备更强的兼容性和运算能力，可直接对接模拟量、数字量等多类型现场设备信号，并通过标准化协议与上位机、PLC及其他进程系统实现数据互通。
其核心功能包括：① 多类型信号的高精度采集与转换，支持4-20mA模拟量输入输出、DI/DO数字量信号处理；② 内置基础逻辑控制算法，可实现联锁控制、报警触发等本地化控制逻辑；③ 标准化通信接口，保障与进程系统的数据实时交互；④ 故障诊断与自恢复功能，提升工业现场运行的可靠性。
核心配置要点：硬件与软件协同设计
14A-FR模块的配置需遵循“硬件适配-软件参数设置-功能调试”的流程，确保模块与现场设备、进程系统形成稳定匹配。
2.1 硬件配置：接口与安装规范
硬件配置的核心是保障模块与现场设备、控制系统的物理连接可靠性，关键要点如下：
- 接口选型与接线：模块提供AI（模拟量输入）、AO（模拟量输出）、DI（数字量输入）、DO（数字量输出）四类核心接口，需根据现场设备类型匹配接线方式。例如，连接压力变送器时，需采用屏蔽线接入AI接口，接线时需区分正负极（通常“+”接变送器信号正，“-”接信号负，屏蔽层单端接地）；连接电磁阀等执行器时，AO接口需匹配负载阻抗（建议在250Ω-1kΩ范围内）。
- 电源配置：模块支持DC 24V冗余电源输入，需接入独立的工业电源回路，避免与大功率设备共用电源导致电压波动。电源接线时需确保“L”“N”“PE”三相连接牢固，PE线接地电阻需≤4Ω，保障防雷击和电磁干扰能力。
- 安装环境要求：模块需安装在标准19英寸机柜内，安装位置需远离高温热源（如变频器）、强电磁辐射源（如大功率电机），环境温度控制在0-60℃，相对湿度≤90%（无凝露）。安装时需预留至少5cm的散热空间，模块固定螺丝扭矩控制在1.2-1.5N·m，防止松动导致接触不良。
2.2 软件配置：参数设置与逻辑编程
软件配置需基于FOXBORO专用组态软件（如I/A Series System Software V9.0及以上版本）完成，核心包括基础参数配置、信号校准和逻辑编程三部分：
1. 基础参数配置：在组态软件中添加14A-FR模块后，需设置模块地址（通常为拨码开关设定的物理地址，范围1-32）、通信协议（默认支持MODBUS-RTU、PROFIBUS-DP，可根据进程系统需求切换）、信号类型（如AI接口设置为“4-20mA”或“0-10V”，DI接口设置为“NPN”或“PNP”触发模式）。
2. 信号校准：为保障采集精度，需对模拟量接口进行校准。以AI接口为例，使用标准信号发生器输入4mA、20mA标准信号，在软件中通过“校准向导”将模块采集值与标准值对齐（误差需≤±0.1%）；AO接口则需接入标准负载，校准输出信号的线性度和稳定性。
3. 逻辑编程：模块支持通过梯形图（LD）、功能块图（FBD）进行本地化逻辑编写。例如，针对化工反应釜的温度控制场景，可编写“温度高于设定值→触发DO接口输出，关闭加热阀；温度低于设定值→启动加热阀”的联锁逻辑，逻辑编译后需下载至模块并进行离线仿真测试。
进程集成方式：与多系统的协同衔接
14A-FR模块的核心价值在于实现现场控制与进程系统的无缝集成，其集成方式需根据上层系统类型（如DCS、SCADA、MES）选择对应的通信与数据交互方案，常见集成方式如下：
3.1 与DCS系统的集成（核心应用场景）
在FOXBORO I/A Series DCS系统中，14A-FR模块可通过“控制网”直接接入，无需额外通信模块。集成步骤包括：① 在DCS工程师站的组态软件中，将模块挂载至对应的控制器（如CP60）；② 配置模块与控制器的通信周期（通常设置为100ms，根据控制需求调整）；③ 映射模块的I/O点至DCS数据库，实现“DCS上位机-模块-现场设备”的双向数据交互（如DCS下发控制指令至模块AO接口，模块将AI采集的现场数据上传至DCS监控画面）。
若对接第三方DCS（如西门子PCS7），则通过PROFIBUS-DP协议实现集成：模块作为从站，DCS主站通过DP总线读取模块的采集数据，并下发控制信号，需在双方组态软件中统一从站地址、数据交换长度等参数。
3.2 与SCADA/SMES系统的集成
针对生产监控（SCADA）和制造执行（MES）系统的集成需求，模块通过MODBUS-TCP协议接入工业以太网。具体实现方式为：① 配置模块的IP地址、子网掩码、网关，确保与SCADA/MES服务器在同一网段；② 在模块组态软件中启用MODBUS-TCP服务，设置数据寄存器地址（如将AI采集值映射至40001-40010寄存器）；③ 在SCADA/MES系统的通信组态中，添加模块为MODBUS从站，通过寄存器地址读取现场数据，实现生产过程的远程监控和数据追溯。
3.3 与PLC系统的集成
与PLC（如西门子S7-1200/1500）的集成可采用“硬接线+通信”双重保障模式：① 关键控制信号（如紧急停车信号）通过DI/DO硬接线直接连接，确保响应速度（≤10ms）；② 常规数据（如温度、压力）通过PROFIBUS-DP或以太网/IP协议进行通信，PLC作为主站读取模块数据，实现逻辑协同控制。
应用注意事项：可靠性与维护要点
14A-FR模块在工业现场的稳定运行，需关注安装调试、运行监控及维护保养等关键环节，具体注意事项如下：
- 电磁兼容防护：工业现场的电磁干扰会影响模块信号精度，需在模块电源回路加装浪涌保护器（SPD），信号电缆采用双绞屏蔽线，屏蔽层两端接地（接地电阻≤1Ω）；与变频器、伺服电机等设备的电缆间距需≥30cm，避免平行敷设。
- 冗余设计保障：针对关键控制回路（如化工装置的反应压力控制），建议采用“模块冗余+电源冗余”设计，即配置两台14A-FR模块实现主备切换（切换时间≤50ms），电源采用双回路供电，避免单点故障导致系统停机。
- 定期维护与校准：建议每6个月对模块进行一次全面维护，包括：① 检查接线端子是否松动、氧化，必要时用酒精擦拭并重新紧固；② 对模拟量接口进行重新校准，确保精度符合要求；③ 通过组态软件读取模块内部日志，排查通信异常、信号超量程等历史故障。
- 故障诊断与处理：模块具备LED指示灯故障报警功能（如“ERR”灯常亮表示模块故障，“COMM”灯闪烁表示通信异常），可结合组态软件的“故障诊断工具”定位问题。常见故障处理：通信中断时检查IP地址或总线接线；信号采集异常时排查传感器和接线，必要时更换接口通道。
