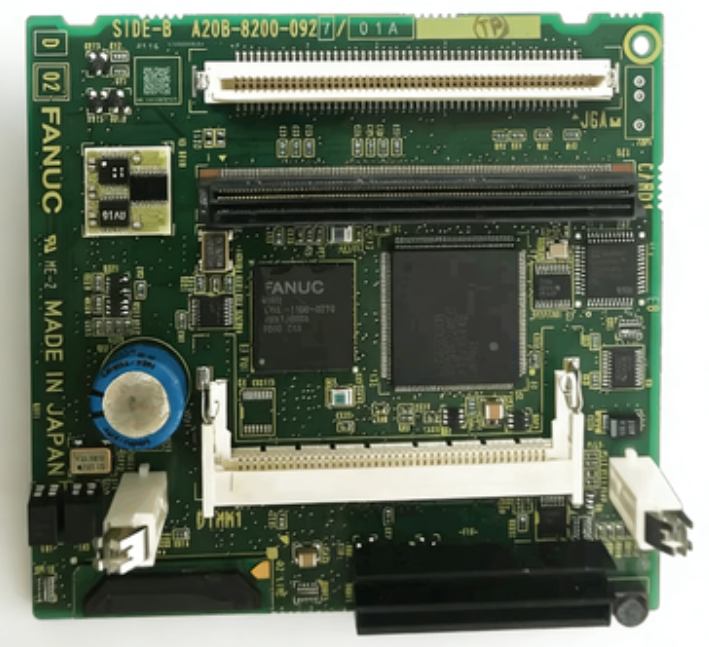

FANUC A20B-8200-0927输入/输出链路模块
FANUC A20B-8200-0927输入/输出链路模块
FANUC A20B-8200-0927是专为FANUC数控系统设计的高性能I/O链路主模块。它通过高速串行总线将远程I/O机架和智能传感器连接到CNC，实现了分布式I/O架构。这种方法大大减少了现场布线量，简化了机器组装，提高了模块化程度。该模块支持FANUC专有的I/O链路协议，该协议针对实时控制进行了优化，可以处理长距离的数百个I/O点。它是大型机床和自动化生产单元的重要组成部分。
主要特点
分布式I/O架构：通过单根电缆连接多达16个远程I/O机架或设备，降低布线复杂性。
高速通信：I/O链路以高达10 Mbps的速度运行，确保快速和确定性的数据交换。
长距离支持：最大电缆长度可达100米（取决于波特率和电缆类型）。
集成电源：通过同一电缆（可选）为远程I/O设备提供24 VDC电源。
诊断功能：监控通信状态，检测电缆断裂，并向CNC报告设备故障。
热插拔支持：在系统运行时，可以连接或断开远程设备（使用适当的硬件）。
技术规格
通信协议：FANUC I/O链路（基于RS-485）
数据速率：10 Mbps/5 Mbps/2.5 Mbps/1.25 Mbps（可选）
最大节点数：16个远程站
I/O容量：最多1024个输入/1024个输出
电缆：双绞线屏蔽，推荐电缆类型
远程电源：24 VDC，总电流高达2 A（取决于配置）
隔离：总线和逻辑之间500 VAC
工作温度：0°C至+55°C
认证：CE、UL
应用程序
A20B-8200-0927用于大型加工中心、传输线和柔性制造系统，其中I/O点分布在广阔的区域。它连接到容纳数字输入/输出、模拟模块或气动阀组的远程I/O块。这种分布式方法简化了机器设计，减少了安装时间，并便于故障排除。它也用于机器人单元与外围设备的接口。
集成和配置
该模块插入FANUC数控机架中的专用I/O链路主插槽。使用FANUC的PMC梯形图软件，工程师可以定义每个远程站的I/O映射，设置通信参数，并配置诊断报警。该模块自动检测连接的设备并报告其状态。I/O链路电缆通过5针接线端子或D-sub连接器连接。
可靠性和环境合规性
该模块专为工业用途而设计，符合IEC 61000-4 EMC抗扰度标准，并经过振动和冲击测试。其坚固的结构和保形涂层可确保在恶劣环境中可靠运行。该模块符合RoHS标准，并带有CE和UL标志。
FANUC A20B-8200-0927 I/O Link模块具有简化接线和扩展I/O容量的能力，是现代模块化机床设计的关键推动因素。
