YASKAWA CACR-02-TE1K伺服驱动器
产品详情

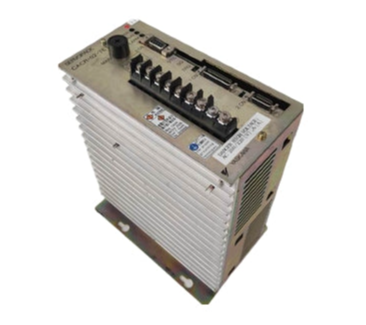

YASKAWA CACR-02-TE1K伺服驱动器
产品概述
YASKAWA CACR-02-TE1K是安川电机（Yaskawa Electric Corporation）研发生产的一款高性能交流伺服驱动器，隶属于安川Sigma系列（部分资料显示归属Sigma-V或Sigma-7系列），是工业伺服系统中的核心控制部件。该驱动器专为工业自动化场景量身打造，核心作用是接收上位机（如PLC、控制器）的控制指令，将其转化为精确的电信号以驱动交流伺服电机运行，同时实时采集电机反馈信号（如位置、速度信号），通过闭环控制实现对电机转速、位置和力矩的高精度调节。其凭借高响应性、高可靠性及丰富的功能特性，广泛适配各类对运动控制精度要求较高的工业设备，是实现自动化生产过程中精准运动控制的关键核心部件之一。产品原产于日本，具备CE、UL、cUL等国际认证，可满足全球多个地区的市场准入要求。
核心功能
（一）多模式精准运动控制
作为核心功能，该驱动器支持位置控制、速度控制、力矩控制三种主流工作模式，可根据不同应用场景的需求灵活切换。在位置控制模式下，能精准控制伺服电机按照预设轨迹到达指定位置，定位精度高；速度控制模式可实现电机恒速或变速运行，速度调节范围宽且稳定性强；力矩控制模式则能精确控制电机输出力矩，适用于需要恒定张力控制的场景（如纺织、印刷等）。通过先进的控制算法，驱动器可实现快速响应和平滑运动，有效降低电机运行过程中的振动和冲击，保障设备运行的稳定性和加工精度。
（二）完善的系统保护功能
驱动器内置全方位的保护机制，可对运行过程中的各类异常工况进行实时监测和快速响应，最大限度保护驱动器、伺服电机及整个伺服系统免受损坏。具体保护功能包括过流保护、过热保护、过压保护、欠压保护、编码器故障保护等，部分型号还支持符合IEC 61508标准的安全功能（SIL2/SIL3认证）。当系统出现过载、电源电压异常、编码器信号丢失等故障时，驱动器会立即触发保护机制并停机，同时通过报警代码或指示灯反馈故障信息，为故障诊断提供明确指引。
（三）多协议通信交互能力
CACR-02-TE1K伺服驱动器内置丰富的通信接口，支持多种主流工业通信协议，具备强大的互联互通能力。标配RS-232、RS-485、CAN等接口，部分配置可扩展以太网模块，实现与上位机、PLC、HMI（人机界面）及其他工业控制设备的高速数据交换。支持CANopen等通信协议，可通过Modbus等协议实现与各类工业网络设备的数据共享，同时可适配安川专用的通信协议，能与安川系列PLC、控制器实现无缝协同，保障整个自动化系统的信息畅通和同步运行。
（四）灵活的接口扩展与适配
驱动器配备多路数字输入/输出接口，可直接连接传感器、限位开关、继电器等外围设备，实现对设备运行状态的实时监测和辅助控制。同时支持增量式、绝对值式编码器接口，编码器分辨率最高可达24位，能精准采集电机运行的位置和速度反馈信号，为闭环控制提供可靠的数据支撑。此外，驱动器支持连接扩展I/O模块等多种扩展模块，可根据系统需求灵活扩展功能，提升系统配置的灵活性和适用性。
（五）便捷的参数调试与故障诊断
驱动器兼容安川官方驱动配置工具（如SigmaWin+），通过软件可实现参数设置、状态监测、故障诊断等全流程操作。支持自动参数调整功能，能根据连接的电机型号和负载特性自动优化控制参数，简化调试流程，降低调试难度。同时，驱动器具备完善的故障诊断功能，可实时监测自身及电机的运行状态，当出现故障时，不仅能通过硬件指示灯提示故障类型，还可通过软件读取详细的故障代码和故障日志，帮助维护人员快速定位故障原因，缩短故障排查时间。
详细技术参数
（一）电气核心参数
- 额定功率：250W，可精准匹配同功率等级的安川交流伺服电机；
- 输入电压：支持100V-240V AC宽电压输入，单相/三相兼容（具体需参考型号规格），适配不同工业现场的供电环境；
- 额定输入电流：24mA（实际值可随负载变化动态调整）；
- 输出电流：根据具体配置分为1A、2A等规格，可驱动对应功率的伺服电机；
- 响应频率：支持1000Hz高频响应，能够快速响应控制指令，适用于高速精密控制场景；
- 控制方式：采用先进的矢量控制技术，提升控制精度和动态响应性能。
（二）环境适应参数
- 工作温度范围：0℃至+55℃，部分型号可适应更高温度环境，能应对工业现场常见的温度波动；
- 存储温度范围：-40℃至+70℃，便于在恶劣环境下的运输和长期存储；
- 湿度：5%至95%RH（非冷凝），可在潮湿环境中稳定工作，无需额外防潮措施；
- 防护等级：IP20，需安装在控制柜内使用，可有效防止固体异物侵入，保护内部元器件不受损坏；
- 振动耐受：10-500Hz范围内，最大加速度5m/s²（符合IEC 60068标准）；
- 抗冲击：可承受15g（11ms半正弦波）的冲击，适应工业现场的轻微振动和冲击环境。
（三）物理规格参数
- 外观颜色：白色/绿色/黑色（不同批次或配置可能存在差异）；
- 尺寸：采用紧凑型设计，具体尺寸需参考产品手册，常规为标准DIN导轨安装尺寸，便于安装布局；
- 安装方式：标准DIN导轨安装，安装过程简单便捷，可快速集成到工业控制柜中；
- 冷却方式：自然冷却，无需额外安装散热装置，简化系统结构并降低能耗。
（四）使用寿命与可靠性参数
- 建议使用年限：3年（实际使用寿命受使用环境、负载条件、维护情况等因素影响）；
- 平均无故障工作时间（MTBF）：符合工业级高可靠性标准，可满足长期连续运行的生产需求。
安装与使用要点
（一）硬件安装
- 安装环境：选择干燥、通风、无腐蚀性气体、无强烈振动和冲击的环境，避免阳光直射，环境温度和湿度需严格控制在驱动器规定的范围内；由于防护等级为IP20，必须安装在封闭的控制柜内，防止灰尘、杂物侵入影响设备运行；
- 安装方式：采用标准DIN导轨安装，确保安装牢固，驱动器之间及驱动器与控制柜内壁之间需预留足够的散热空间，避免因散热不良导致驱动器过热保护；
- 接线规范：严格按照产品手册的接线要求进行接线，区分电源端子、电机端子、编码器端子及I/O接口，确保电源正负极连接正确，电机绕组接线无误，编码器信号线路连接牢固。接线前必须断开所有电源，避免短路损坏驱动器和电机；
- 接地处理：做好驱动器的接地连接，接地电阻需符合要求（一般建议不大于4Ω），优先采用单独接地方式，降低电磁干扰，保障信号传输的稳定性和控制精度。
（二）软件配置与调试
- 开发工具准备：安装安川官方专用的配置调试软件（如SigmaWin+），根据驱动器型号安装对应的驱动程序和软件插件；
- 参数初始化：通过软件连接驱动器，创建新项目并选择对应的驱动器型号，进行参数初始化设置。可利用软件的自动参数调整功能，让驱动器自动识别电机型号并优化控制参数，也可根据实际应用需求手动配置控制模式、电子齿轮比、限位参数等关键参数；
- 信号测试与校准：在正式运行前，通过软件对输入输出信号进行测试，验证驱动器与上位机、传感器、执行器之间的信号交互是否正常；对电机的位置、速度反馈信号进行校准，确保闭环控制的精准性；
- 试运行调试：完成参数配置后，进行空载试运行，监测驱动器和电机的运行状态（如电流、温度、振动等）；再进行带载试运行，根据实际运行效果微调参数，确保设备运行稳定、控制精度达标。
（三）网络配置
- 基础通信配置：根据系统通信需求，通过软件或驱动器的拨码开关设置通信参数（如波特率、地址码、通信协议类型等），确保驱动器与上位机、其他控制设备的通信参数一致；
- 扩展以太网配置：若配备以太网扩展模块，需设置驱动器的IP地址、子网掩码、网关等网络参数，开放相应的通信端口，实现远程监控、参数调试和数据交互；
- 协议适配调试：若接入Profinet等工业以太网网络，需在对应的组态软件（如TIA Portal）中导入驱动器的GSD文件，完成网络组态和信号映射，确保与PLC或HMI的实时数据交互顺畅。
维护与保养建议
（一）日常检查
制定定期检查计划，建议每周或每月对驱动器进行一次全面检查。检查内容包括：驱动器外观是否完好，有无破损、变形、变色、漏液等情况；接线端子是否松动、氧化、烧蚀，线路连接是否牢固；驱动器运行时有无异常发热、异响、异味等情况；面板指示灯状态是否正常，通过指示灯和软件监测驱动器的运行参数（如电流、电压、温度等）是否在正常范围内。
（二）清洁保养
定期对驱动器进行清洁，清除表面和散热通道上的灰尘、油污等杂物，确保散热通畅。清洁时必须先断开电源，使用干燥的抹布或压缩空气进行清洁，严禁使用带有腐蚀性的清洁剂或高压水枪冲洗，防止损坏驱动器的元器件和外壳。对于控制柜内的驱动器，还需定期检查控制柜的通风散热装置是否正常工作。
（三）故障处理
当驱动器出现故障时，应立即停机并断开电源，避免故障扩大。根据驱动器的故障指示灯状态和软件读取的故障代码，结合产品手册的故障诊断指南，逐步排查故障原因。常见故障及处理方法如下：
- 过载故障：表现为过载报警指示灯亮起，可能原因包括负载过大、机械卡滞、电源电压不稳定、参数设置不当等。处理方法：检查机械传动部分是否顺畅，排除卡滞现象；核实负载是否在驱动器额定负载范围内；检查电源电压是否稳定；重新优化控制参数，适当调整过载保护阈值（需在允许范围内）；
- 过流/过压故障：可能由电源电压异常、电机绕组短路、驱动器内部电路故障等原因导致。处理方法：检查输入电源电压是否符合要求；断开电机接线，检测电机绕组绝缘和通断情况；若电源和电机正常，可能是驱动器内部故障，需联系专业维修人员检修；
- 编码器故障：表现为位置反馈异常、电机抖动，可能原因是编码器接线松动、接触不良或编码器损坏。处理方法：检查编码器线路连接是否牢固，重新插拔或更换编码器线缆；若问题仍存在，检测编码器是否损坏，必要时更换编码器；
- 过热故障：多由散热不良、环境温度过高或驱动器内部散热风扇故障导致。处理方法：清理驱动器散热通道的灰尘；检查控制柜通风散热装置是否正常；若环境温度过高，需采取降温措施；若为驱动器内部散热故障，需联系维修人员处理。
（四）软件维护
及时关注安川官方发布的软件更新和固件升级信息，定期对调试软件和驱动器固件进行升级，以修复已知的软件漏洞，提升驱动器的性能和兼容性。同时，定期备份驱动器的参数配置文件，避免因参数丢失或错误导致系统故障。建议在进行固件升级前，先备份当前参数，升级过程中确保电源稳定，避免中断升级流程。
（五）存储与运输
当驱动器需要长期存储或运输时，需将其放置在符合存储环境要求的包装中，避免剧烈振动、冲击、潮湿、高温和腐蚀性环境。存储前需断开所有接线，清理驱动器表面的杂物，确保驱动器处于断电状态。运输过程中需做好防护固定措施，防止驱动器因碰撞、颠簸导致内部元器件损坏。长期存储后重新使用前，需对驱动器进行全面检查和参数校准，确认无异常后再投入使用。
