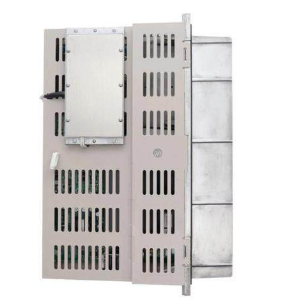

YASKAWA JAMSC-B1063工业控制模块
产品概述
YASKAWA JAMSC-B1063是安川（YASKAWA）品牌推出的高性能定位控制模块，专为安川伺服放大器配套设计，核心定位为工业自动化场景下的高精度伺服电机定位控制单元。该模块集成脉冲串控制、绝对/增量定位、编码器信号采集等一体化功能，可实现上位控制器与伺服电机的精准联动控制，通过工业级高可靠性元器件与抗干扰结构设计，具备高频率脉冲输出、精准定位控制及优异的环境适应性。其标准化安装接口与广泛兼容性，可无缝集成于各类主流工业自动化控制体系，为数控加工、精密装配等对定位精度要求较高的场景提供核心控制支撑，是高精度伺服控制场景的关键适配模块。
规格参数
基于安川工业自动化系列产品技术标准及定位控制模块通用设计规范，YASKAWA JAMSC-B1063核心规格参数如下：
- 工作属性：高精度定位控制卡，集成脉冲串控制、定位模式切换、编码器信号采集功能
- 适配设备类型：安川伺服放大器及配套伺服电机，支持高精度运动控制设备
- 输入电压：24VDC，符合工业控制标准供电需求
- 输出电压：24VDC，与输入电压匹配，保障控制信号稳定输出
- 输入电流：1.2A，输出电流：1.2A，满足常规伺服控制信号传输需求
- 最大脉冲输出频率：500kHz，确保高精度定位控制的快速响应
- 控制轴数：1轴，专注单轴高精度定位控制
- 控制方式：脉冲串控制，支持绝对/增量两种定位方式
- 编码器输入：A/B相位，90°相移，5VDC供电，保障位置信号精准采集
- 工作环境：温度0℃~55℃，相对湿度5%~95%RH（无冷凝）；存储温度-20℃~75℃
- 绝缘等级：端子间及模块与外壳间绝缘电阻>1000MΩ(50V DC)，保障电气安全
- 机械强度：具备优异的抗震动与抗冲击能力（符合工业现场机械环境标准）；支持标准化导轨安装，安装接口插拔寿命≥100次
- 电磁兼容性：符合IEC 61000-4系列工业电磁兼容标准，具备强抗电磁干扰能力
- 产品认证：符合工业自动化产品通用认证标准及IEC相关规范，保障使用安全性与可靠性
- 加工定制：支持加工定制，可适配特定场景的控制需求
性能特点
- 高精度定位控制：支持绝对/增量两种定位方式，最大脉冲输出频率达500kHz，可实现伺服电机的高精度位置控制，满足精密加工、精准装配等场景需求。
- 优异的信号响应性能：采用脉冲串控制方式，配合A/B相位编码器信号采集（90°相移），能够快速捕捉电机位置信号，减少控制延迟，提升定位控制的精准度与稳定性。
- 强环境适应性与可靠性：采用工业级高规格元器件与强化结构设计，可在0℃~55℃宽温范围及5%~95%高湿度环境下长期稳定工作，具备优异的抗震动、抗冲击能力，适应复杂工业现场环境。
- 专属适配与便捷集成：专为安川伺服放大器配套设计，兼容性优异；标准化安装接口与布线设计，集成效率高，无需额外复杂配置即可快速接入现有控制系统。
- 全面的电气安全保障：绝缘电阻>1000MΩ(50V DC)，具备优异的绝缘性能；符合工业电磁兼容标准，能有效阻断工业现场电磁干扰对控制信号传输的影响，确保控制稳定性。
- 灵活的定制与适配能力：支持加工定制，可根据特定工业场景的控制需求调整参数配置，适配不同类型的精密控制设备，提升场景适配灵活性。
工作原理
YASKAWA JAMSC-B1063核心基于“指令接收-脉冲输出-位置反馈-精准调控”的工作逻辑，作为工业自动化系统中的高精度定位控制单元，其核心作用是实现上位控制器定位指令的精准转换与执行，驱动伺服电机完成指定位置运动，同时通过编码器信号采集实现位置闭环控制，保障定位精度。
具体工作流程如下：首先，上位控制器发出的定位控制指令（如目标位置、运动速度指令）接入YASKAWA JAMSC-B1063的信号输入端；模块内部控制单元对接收的指令进行解析，按照脉冲串控制方式生成对应的控制脉冲信号，通过输出端传输至配套的安川伺服放大器；伺服放大器根据脉冲信号驱动伺服电机运行，同时伺服电机配套的编码器将实时位置信号（A/B相位，90°相移）反馈至模块的编码器输入端；模块对反馈的位置信号进行采集与解析，与上位控制器的目标指令进行比对，动态调整输出脉冲信号的频率与数量，实现位置闭环控制；在整个工作过程中，模块的高抗干扰设计确保控制信号与反馈信号在工业现场强电磁环境下稳定传输，避免信号失真导致定位偏差；此外，模块的过流、过压防护电路持续监测供电状态，确保各项参数处于正常工作范围，保障模块与关联设备的安全运行。
应用场景
YASKAWA JAMSC-B1063工业控制模块凭借500kHz高频率脉冲输出、绝对/增量双定位方式及精准的编码器信号采集功能，广泛应用于需高精度伺服定位控制的工业自动化场景，尤其适配对定位精度与控制稳定性要求较高的核心设备，主要包括：
- 数控加工设备：集成于数控车床、铣床、加工中心等设备的控制系统中，为伺服电机提供高精度定位控制，确保加工过程中刀具运动的精准定位，提升零件加工精度。
- 精密装配生产线：应用于电子元器件、汽车零部件等精密装配生产线，驱动伺服电机完成物料的精准抓取、搬运与装配，保障装配过程的一致性与精度。
- 自动化检测设备：适配精密测量、视觉检测等自动化检测设备，控制伺服电机带动检测机构完成精准定位扫描，确保检测点的精准对齐，提升检测数据的准确性。
- 机器人控制系统：应用于小型工业机器人、协作机器人的关节控制单元，实现机器人关节电机的高精度定位与运动控制，保障机器人动作的精准性与流畅性。
- 特种精密设备：适配半导体制造、医疗器械等特种精密设备，为其核心运动部件提供高精度定位控制，满足特种行业对设备控制精度的严苛要求。
