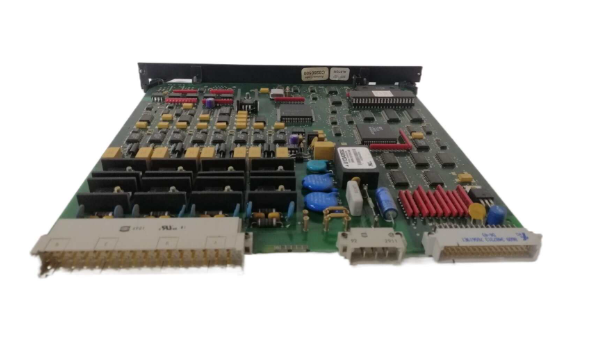

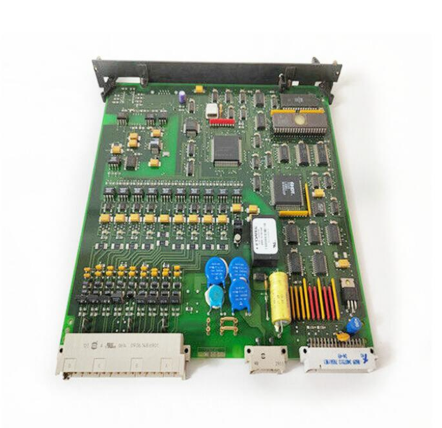

Alstom MCRI1 模块板
产品概述
Alstom MCRI1模块板是阿尔斯通（ALSTOM）专为电气控制系统设计的核心功能模块，核心作用为参数设定与电流调节。该模块板作为系统控制的关键执行单元，能够精准接收控制指令并对运行参数进行配置，同时实时采集电流反馈信号并完成动态调节，确保被控系统在各类工况下的稳定运行。其采用先进的电路设计与高可靠性元器件，具备适应工业严苛环境的结构特性，广泛集成于自动化控制与电力调节相关的核心系统中，为设备的精准控制、高效运行提供核心保障。
规格参数
基于同系列产品技术标准及工业应用通用规范，Alstom MCRI1模块板核心规格参数如下：
- 工作电压：24V DC（直流供电）
- 额定工作电流：最大5A
- 防护等级：IP65，具备防尘、防喷射水能力，适应恶劣工业环境
- 物理尺寸：10cm×15cm×5cm（长×宽×高）
- 接口类型：M12标准连接器，确保连接稳定性与通用性
- 通信协议：支持Modbus、Profibus等工业常用通信协议，便于系统集成
- 工作温度范围：-20℃~60℃，适应宽温工业场景
- 重量：约0.5kg
性能特点
- 高精度调节：具备优异的电流调节精度，误差控制在±2%以内，可实现电流的平滑连续调节，满足高精度控制需求。
- 高可靠性与稳定性：采用优质元器件与封闭电路设计，抗干扰能力强，在电压波动、电磁干扰等复杂工况下仍能稳定运行；运行损耗低，额定功率下损耗仅为传统同类产品的一半左右，提升系统能效。
- 快速响应能力：响应时间短，可低至0.02秒，能快速响应控制指令与工况变化，及时调整电流参数，保障系统动态平衡。
- 完善的保护功能：集成过载保护、短路保护等多重保护机制，可实时监测电路状态，当出现异常时快速切断回路，防止模块与被控设备损坏。
- 便捷的集成与维护：标准化接口与通信协议，适配多数工业控制系统，安装简便；结构设计紧凑，体积小，占用安装空间少，维护工作量低。
工作原理
Alstom MCRI1模块板基于磁放大器原理工作，本质是一种交直流同时磁化的可控饱和度铁芯电抗器控制模块。其核心工作逻辑为通过微小的直流控制信号（功率仅为模块额定功率的0.1%~0.5%）改变铁芯的饱和度，进而调整铁芯导磁率与感抗值，最终实现电流大小的精准调节。
具体工作流程如下：首先，模块通过通信接口接收上位控制系统的参数设定指令，确定目标电流值；随后，实时采集被控回路的电流信号并反馈至内部处理单元，与目标值进行对比分析；若存在偏差，处理单元通过触发晶闸管调整直流控制电流的大小，改变铁芯饱和程度，进而调整感抗值以修正回路电流；当电流达到目标值时，维持当前控制状态，实现动态平衡。整个过程中，续流二极管起到续流保护作用，确保电路稳定运行；同时，模块内置的监测单元持续监测电路电压、电流等状态，一旦出现过载、短路等异常，立即启动保护机制切断回路。
注意事项
- 安装环境要求：需安装在通风良好的区域，确保散热顺畅，避免空气 vents 被遮挡，防止模块因过热损坏；远离易燃易爆、腐蚀性气体等危险环境，避免阳光直射与雨水直接冲刷。
- 电气连接规范：严格按照接线图纸进行布线，确保正负极连接正确，避免接反；检查接线端子，确保无裸露铜丝，防止漏电与短路事故；接线完成后需测试线路通断与绝缘性，确认无误后方可通电。
- 电源接入要求：接入电源需符合24V DC额定电压要求，避免电压过高或过低；电源波动范围需控制在±10%以内，必要时配置稳压电源，保障模块正常工作。
- 操作与调试：调试前需熟悉模块参数与控制逻辑，严格按照操作规程进行参数设定，避免盲目调试导致模块故障；调试过程中需实时监测电流、电压等参数，确保调节效果符合预期。
- 维护与保养：定期对模块进行清洁，清除表面灰尘与杂物；检查接口连接是否牢固，有无松动、氧化等情况；定期校验调节精度，若出现偏差及时校准；避免在雷雨天气进行设备检修，防止雷击损坏模块。
- 故障处理：若模块出现故障报警，应先切断电源，排查线路与负载是否正常，排除外部故障后再重启模块；禁止在模块带电状态下拆卸或更换元器件，维修需由专业技术人员操作。
应用场景
Alstom MCRI1模块板凭借其高精度、高可靠性的特性，广泛应用于工业自动化控制与电力调节相关领域，尤其适配对电流控制精度与稳定性要求较高的场景，主要包括：
- 轨道交通电力系统：作为地铁、轻轨等轨道交通工具牵引供电系统的核心部件，用于牵引电流的调节与参数设定，保障列车在启动、加速、制动等不同工况下的电力供应稳定；适配1500V DC等轨道交通常用供电制式，可集成于刚性接触网供电系统中。
- 工业自动化驱动系统：用于各类工业电机、机械设备的驱动控制，如电力、冶金、化工等行业的生产设备驱动回路，通过精准调节电流实现设备的平稳运行与转速控制，提升生产效率与产品质量。
- 无功补偿系统：集成于静止无功补偿装置（SVC）中，作为磁阀式可控电抗器的控制核心，通过调节无功电流实现电网电压稳定，补偿电网无功功率，限制过电压，提升电网输电能力与电能质量。
- 特种工业测试设备：用于需要精准电流控制的测试场景，如压力传感器标定、水下爆炸压力测试等试验设备的电力调节回路，保障测试过程中电流稳定，提升测试数据的准确性。
- 基础设施电力保障系统：用于机场、港口、大型场馆等基础设施的电力分配与调节系统，确保各类用电设备的稳定供电，提升基础设施运行的可靠性。
