ALSTOM
Alstom ESVI1电流和电压信号输入/输出板
产品详情

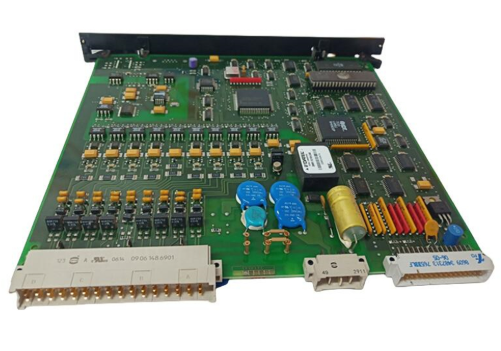

Alstom ESVI1电流和电压信号输入/输出板
产品概述
Alstom ESVI1 电流和电压信号输入/输出板是阿尔斯通（Alstom）公司专为工业自动化控制系统、轨道交通牵引系统及电力设备监测系统设计的高性能信号转接与调理模块。该产品核心职责是实现工业现场电流、电压信号的精准采集、隔离调理、标准化转换及稳定输出，搭建起传感器/执行器与核心控制单元之间的可靠信号传输桥梁。集成高精度信号隔离、抗干扰调理及多通道信号处理功能，具备信号传输精准、隔离防护可靠、环境适应性强等核心优势，可在复杂工业工况下为系统提供稳定的电流电压信号交互保障，是阿尔斯通系列自动化设备及大型工业控制系统中的关键信号转接组件。
作为工业级电流电压信号交互的核心载体，ESVI1 信号输入/输出板严格遵循国际工业电气标准及阿尔斯通内部严苛的质量管控规范，适配高低温、强电磁干扰等恶劣运行环境，广泛应用于发电厂、轨道交通、工业制造等对电流电压信号传输精度与可靠性要求极高的领域，为系统的精准监测、稳定控制提供核心信号支撑。
核心功能
1. 多通道电流电压信号精准采集
集成多通道独立电流、电压采集接口，可精准采集工业现场各类电流信号（如4~20mA、0~1A、0~5A）及电压信号（如0~10V、±10V、0~220V AC）。搭载高精度采样电路，采样精度高、响应速度快，能实时捕捉电流电压信号的动态变化，为核心控制单元提供真实、准确的原始信号数据，保障系统监测与控制的精准性。
2. 信号隔离调理与抗干扰防护
内置高性能光电隔离或磁隔离模块，实现输入、输出、电源之间的全隔离设计，隔离电压高，能有效阻断工业现场的共模干扰、差模干扰及电位差带来的信号失真问题。配备专业信号滤波电路，可进一步抑制电磁辐射、电压浪涌等干扰信号，确保信号传输的稳定性与完整性。
3. 标准化信号转换与灵活输出
可将采集的非标准电流电压信号精准转换为核心控制单元兼容的标准化信号（如4~20mA电流信号、0~10V电压信号），支持信号量程灵活配置。具备多类型输出接口，可根据下游设备需求实现电流信号或电压信号的稳定输出，适配不同控制模块的信号接收需求，提升系统兼容性。
4. 全链路信号监测与故障告警
具备全链路信号监测功能，可实时检测输入信号超量程、信号丢失、信号失真及板卡自身运行异常（如过温、过压、电路故障等）工况。当出现异常时，能快速触发故障告警信号并反馈至主控单元，同时执行相应的信号闭锁或保护动作，避免故障信号影响系统正常运行，保障设备与系统安全。
5. 工业级稳定设计与便捷适配
采用工业级强化设计，具备宽温工作范围与高防护等级，可在恶劣工业环境下长期稳定运行。支持标准化安装方式与便捷的端子连接，适配不同规格的导线，便于现场安装调试与后期维护；同时预留配置接口，可根据现场工况灵活调整信号采集量程、输出类型等参数，提升场景适配性。
关键技术参数
产品型号
Alstom ESVI1
产品类型
工业级电流和电压信号输入/输出板（信号转接与调理模块）
输入通道
电流输入：8路（支持4~20mA、0~1A、0~5A）；电压输入：8路（支持0~10V、±10V、0~220V AC）
输出通道
电流输出：6路（4~20mA，负载电阻≤500Ω）；电压输出：6路（0~10V，输出阻抗≤10Ω）
采样精度
电流信号：≤±0.1% F.S；电压信号：≤±0.1% F.S
隔离等级
输入/输出/电源之间相互隔离，隔离电压≥2500V AC（1min）
响应时间
≤1ms（信号从输入到输出稳定）
供电参数
DC 24V（典型值），工作电压范围：DC 18~32V；额定功耗≤6W
工作温度范围
-30℃~+70℃（无凝露、无结冰）
存储温度范围
-40℃~+85℃（无凝露、无结冰）
相对湿度
≤95%（非凝露）
防护等级
IP20（端子部分）；IP30（板卡主体）
电磁兼容标准
符合 DIN EN 61000-6-4（发射）、DIN EN 61000-6-2（抗扰度）标准
安装方式
DIN导轨安装（符合 IEC 60715 标准）
连接方式
螺丝端子连接，适配导线规格：0.2~2.5mm²（刚性/柔性）
外形尺寸（长×宽×高）
约 110mm×90mm×45mm（不含端子及安装件）
产品优势
- 信号传输精准，采样精度高：搭载高精度采样与调理电路，电流电压信号采样精度均达±0.1% F.S以内，响应速度快，能精准捕捉信号动态变化，保障信号传输的真实性与准确性。
- 全隔离设计，抗干扰能力强：输入、输出、电源全隔离布局，隔离电压高达2500V AC，配合专业滤波电路，可有效抑制工业现场复杂干扰，确保信号传输稳定。
- 通道配置灵活，适配性广：支持多种规格电流电压信号的输入输出，量程可灵活配置，适配不同类型传感器、执行器与控制单元，兼容多样化工业场景需求。
- 安全可靠，故障预警及时：具备全链路信号监测与故障告警功能，能快速识别异常工况并触发保护动作，避免故障扩大，保障系统运行安全。
- 工业级稳定，运维便捷：宽温工作范围、高防护等级，适配恶劣工业环境；标准化安装与端子连接设计，便于现场安装调试与后期维护，降低运维成本。
应用场景
Alstom ESVI1 电流和电压信号输入/输出板作为工业级核心信号转接组件，凭借其高精准的信号传输能力与稳定的运行性能，广泛应用于对电流电压信号交互可靠性要求严苛的领域，典型场景包括：
1. 电力行业：发电厂发电机组电流电压监测系统、变电站配电设备信号转接、新能源电站（光伏/风电）功率信号采集与传输；
2. 轨道交通领域：地铁、高铁的牵引变流器电流电压信号转接、制动系统压力信号（电流型）传输、车载供电系统信号监测；
3. 工业自动化：冶金、化工、水泥等行业的生产线传动设备电流电压监测、精密仪器供电信号调理、变频器电流电压信号交互；
4. 智能制造：智能工厂的设备能耗监测系统信号采集、生产过程电力参数监测、工业机器人供电信号转接与保护；
5. 其他工业场景：大型工业泵/风机电流监测系统、特种设备（起重设备、电梯）电压信号采集、工业测控仪器信号转接模块。
