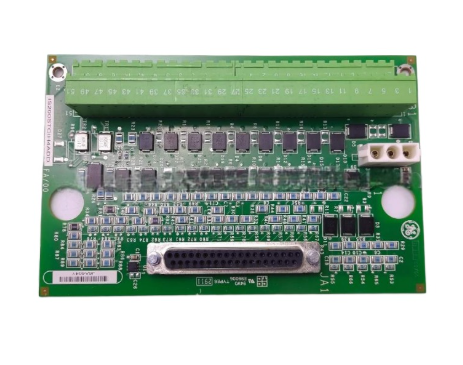

GE IS200AEADH4A 109W3660P001 输入端子板
产品详情
GE IS200AEADH4A 109W3660P001 输入端子板
产品概述
GE IS200AEADH4A（型号别称109W3660P001）是通用电气（GE）公司推出的一款高性能输入端子板，隶属于Mark VIe系列控制系统核心部件。该产品专为工业自动化控制场景设计，主要承担现场传感器、执行器等外部设备与控制系统主机之间的信号转接、隔离及传输功能，是保障控制系统信号采集稳定性与可靠性的关键环节。其设计严格遵循工业级标准，能够适应高温、高湿、电磁干扰等复杂工业环境，广泛应用于电力、石油化工、冶金、造纸等重工业领域的大型机组控制系统中。
核心功能与优势
1. 高效信号转接与采集
作为输入端子板的核心功能，该产品可实现多路模拟量或数字量信号的集中接入与转接。其具备标准化的端子接口，支持与热电偶、热电阻、压力传感器、限位开关等多种常见工业传感器的直接连接，无需额外适配模块，有效简化了现场布线流程。同时，内部优化的信号路径设计降低了信号传输损耗，确保采集到的原始信号能够精准传递至控制系统主机，为机组的精准控制提供数据支撑。
2. 强化信号隔离与抗干扰能力
工业现场存在大量电磁干扰源，如大功率电机、变频器等，易导致信号失真或误触发。IS200AEADH4A输入端子板内置高性能光电隔离模块，通过光电转换实现输入信号与系统内部电路的电气隔离，隔离电压等级可达数千伏，能够有效抑制共模干扰和差模干扰。此外，产品采用屏蔽设计和抗干扰元器件，进一步提升了信号传输的稳定性，即使在复杂电磁环境下也能保障信号质量。
3. 稳定可靠的工业级设计
产品采用工业级高强度PCB板和优质接插件，端子座具备良好的耐插拔性和接触稳定性，可适应长期频繁的现场操作。在环境适应性方面，其工作温度范围覆盖-40℃至70℃，支持在高湿度（相对湿度≤95%，无凝露）、多粉尘的工业场景中稳定运行，满足不同地域和行业的恶劣环境需求。
4. 便捷的安装与维护
该端子板采用标准化导轨安装方式，可快速集成到GE Mark VIe控制系统的机柜中，与系统其他模块实现无缝对接。端子标识清晰明确，便于现场工程师进行接线、调试及故障排查。同时，产品具备良好的可维修性，关键部件的模块化设计使得故障时的更换更加高效，有效缩短停机时间。
关键技术参数
产品型号
IS200AEADH4A / 109W3660P001
所属系列
GE Mark VIe 控制系统
信号类型
支持模拟量输入（如4-20mA、0-10V）、数字量输入（干接点、湿接点）
输入通道数
16路（具体以实际配置为准）
隔离等级
输入通道间隔离，隔离电压≥2500V AC（1分钟）
工作电源
DC 24V（±10%）
工作温度
-40℃ ~ 70℃
存储温度
-55℃ ~ 85℃
相对湿度
5% ~ 95%（无凝露）
安装方式
35mm DIN导轨安装
外形尺寸（长×宽×高）
约120mm×80mm×30mm（具体以实物为准）
适用场景与应用案例
1. 适用场景
- 火力发电厂：用于汽轮发电机组的温度、压力、流量等参数采集，连接现场热电偶、压力变送器等设备，为机组调速、励磁控制提供信号支持。
- 石油化工：应用于反应釜、管道等设备的工艺参数监测，如温度、液位、浓度等信号的采集与传输，保障生产过程的稳定可控。
- 冶金行业：适配钢铁、有色金属冶炼设备，采集炉温、液位、电机运行状态等信号，助力冶炼过程的自动化控制。
- 造纸、纺织等轻工业：用于生产线的速度、张力、湿度等参数采集，实现生产流程的精准调控。
2. 典型应用案例
某大型火力发电厂在汽轮发电机组升级改造中，采用GE Mark VIe控制系统作为核心控制平台，其中IS200AEADH4A输入端子板被广泛应用于机组的辅助系统控制中。该端子板负责采集给水泵、风机等辅机设备的温度、振动、压力信号，以及阀门的开关状态信号，通过隔离处理后将信号传输至控制器。改造后，系统信号采集的稳定性显著提升，误报率降低80%，设备运行的可靠性和机组的发电效率均得到有效提高。
