GE
GE VMIVME 2540-300 智能计数器
产品详情

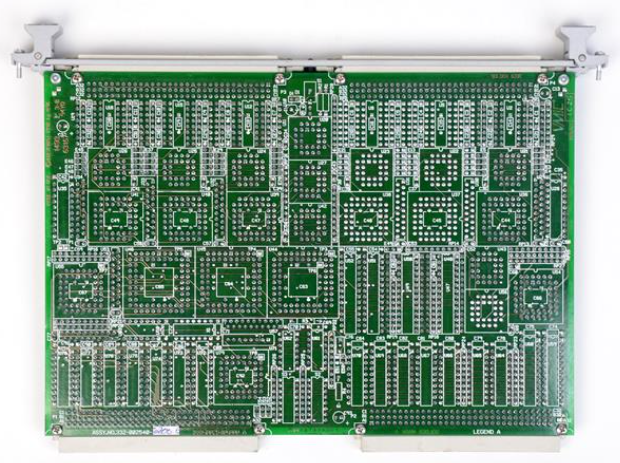

GE VMIVME 2540-300 智能计数器
产品概述
GE VMIVME 2540-300 智能计数器是通用电气（GE）基于VME总线架构开发的高精度工业控制模块，作为工业自动化系统中的“数字感知与计量核心”，主要用于对工业现场的脉冲信号、频率信号及转速信号进行精准采集、计数与运算处理。该模块融合了高分辨率计数芯片与灵活的编程功能，支持多模式计数、阈值报警、数据缓存等功能，适配VME总线标准控制系统，具备高可靠性、抗干扰能力强、响应速度快等特点，广泛应用于机床加工、冶金轧制、纺织印染、印刷包装等对运动参数计量与控制要求严苛的工业领域。
核心特性
1. 高精度多模式计数能力
采用24位高分辨率计数芯片，计数频率最高可达1MHz，支持上升沿计数、下降沿计数、双向计数（增减计数）、频率测量、周期测量及转速计算等多种工作模式。可精准捕捉工业现场的高速脉冲信号，如编码器输出信号、光电传感器信号等，计数误差低于0.1‰，为设备运动参数的精准计量提供核心保障，满足高精度加工与检测场景的需求。
2. 灵活的阈值报警与控制功能
每个计数通道均支持独立的上下限阈值设置，当计数数值达到预设阈值时，模块可快速输出开关量报警信号或控制信号，响应时间低于10μs，实现设备的实时保护与联动控制。同时支持阈值触发后的中断请求功能，可直接与VME总线控制器进行中断交互，确保控制系统及时响应异常工况，减少生产损失。
3. 强大的数据处理与缓存能力
内置高速数据处理单元与8KB数据缓存区，可实时存储计数结果、频率参数及报警记录，避免因控制器通信延迟导致的数据丢失。支持数据定时上传与触发上传两种模式，定时上传周期可在1ms-10s范围内灵活配置，触发上传可由阈值事件、外部信号或控制器指令触发，满足不同场景下的数据采集需求。
4. 优异的抗干扰与环境适应性能
采用光电隔离技术与差分信号输入设计，输入信号隔离电压高达2500Vrms，有效抵御工业现场的电磁干扰、共模噪声及电压波动，确保在大功率电机、变频器等强干扰环境下仍能稳定采集信号。模块采用工业级元器件，工作温度范围覆盖-40℃~70℃，可适应高温、低温等恶劣工业环境，无需额外温控设备即可稳定运行。
5. 标准VME总线兼容与扩展能力
严格遵循VMEbus Rev. C.1标准，支持32位数据总线与16位地址总线，可无缝接入各类VME总线控制器与系统，无需额外适配模块。模块提供4个独立计数通道，每个通道均可独立配置工作模式与参数，支持通道间的同步计数功能，可通过VME总线进行远程参数配置与状态监控，便于系统集成与功能扩展。
6. 便捷的调试与维护功能
配备LED状态指示灯阵列，包括电源指示灯、通道工作指示灯、报警指示灯等，工作人员可通过指示灯直观判断模块供电状态、各通道工作情况及报警信息。支持通过VME总线接口进行在线调试与参数配置，可通过GE专用配置软件或自定义指令读取计数数据、修改阈值参数及查看故障日志，极大降低调试与维护难度。
关键技术参数
产品型号
GE VMIVME 2540-300
总线标准
VMEbus Rev. C.1，32位数据总线，16位地址总线
计数通道
4个独立计数通道
计数分辨率
24位
最高计数频率
1MHz
工作模式
上升沿计数、下降沿计数、双向计数、频率测量、周期测量、转速计算
输入信号类型
TTL/CMOS电平信号、差分信号
输入隔离电压
2500Vrms（光电隔离）
输出信号
4路继电器输出（报警/控制），触点容量：2A@250VAC/30VDC
数据缓存
8KB高速数据缓存区
响应时间
计数响应≤1μs，报警输出响应≤10μs
工作温度范围
-40℃ ~ 70℃
存储温度范围
-55℃ ~ 85℃
相对湿度
5% ~ 95%（无凝露）
供电电压
+5V DC、±12V DC（由VME总线提供）
功耗
≤15W（满载条件下）
机械尺寸（长×宽×高）
160mm × 100mm × 233mm（标准3U VME模块尺寸）
重量
约0.8kg
适用场景
GE VMIVME 2540-300 智能计数器凭借其高精度计数性能、灵活的控制功能及优异的抗干扰能力，广泛应用于各类工业运动参数计量与控制场景，典型应用包括：
- 机床加工与制造：用于数控机床、加工中心的主轴转速计量、刀具进给量计数及工件加工尺寸定位，通过采集编码器信号实现对运动精度的精准控制，提升加工件的尺寸精度与合格率。
- 冶金与轧制行业：适用于钢板轧制生产线、铝型材挤压设备的卷材长度计量、轧制速度监测及张力控制，在高温、高粉尘环境下稳定采集信号，确保轧制过程的均匀性与稳定性。
- 纺织与印染设备：用于纺织机的纱线长度计数、印染设备的布料进给量计量及车速监测，通过精准计数实现纱线与布料的定长控制，避免材料浪费，提升生产效率。
- 印刷与包装机械：在印刷机、标签机、包装机等设备中，用于纸张/标签的印刷数量计数、包装件的产量统计及输送速度监测，当计数达到预设值时自动触发停机或换卷信号，实现自动化生产。
- 物流与输送系统：用于自动化立体仓库的货物搬运设备、流水线输送系统的工件计数与位置定位，通过采集光电传感器或编码器信号，实现货物的精准分拣与追溯，提升物流效率。
- 测试与测量设备：在工业检测仪器、实验室测试设备中，用于脉冲信号频率测量、电机转速测试及振动频率监测，为产品性能检测提供高精度的数字量数据支撑。
使用须知
1. 选型时需根据现场信号类型（TTL/差分）、计数频率、通道数量及总线系统（VME）确定模块适配性，确保输入信号参数与模块输入规格匹配，避免因信号过载导致模块损坏。
2. 安装前需确认VME总线插槽的供电电压与信号兼容性，模块插入时需对准插槽导轨，轻推到位并锁紧固定螺丝，避免总线引脚接触不良或损坏。
3. 接线时需严格区分各通道输入信号端子与电源端子，输入信号线应采用屏蔽线，屏蔽层单端接地，避免与动力线平行敷设，减少电磁干扰；继电器输出接线需匹配负载容量，避免过载烧毁触点。
4. 模块初始化时需通过配置软件或控制器指令设置各通道工作模式、计数方向、阈值参数及数据上传周期，参数设置完成后建议保存至模块非易失性存储器，避免断电丢失。
5. 使用过程中需定期检查模块指示灯状态，若出现通道故障或报警指示灯亮起，可通过总线读取故障日志排查问题，常见故障原因包括输入信号异常、阈值参数设置错误、接线松动等。
6. 模块应安装在通风良好、无阳光直射、无腐蚀性气体的环境中，避免安装在高温热源附近或振动剧烈的位置，定期清理模块表面粉尘，确保散热良好，延长设备使用寿命。
7. 若模块出现计数不准、无响应或无法通信等故障，应联系GE官方授权售后服务人员进行检测与维修，严禁自行拆解模块，以免破坏内部电路或总线接口。
