GE IC200CHS022E 紧凑型I/O载波模块
产品详情

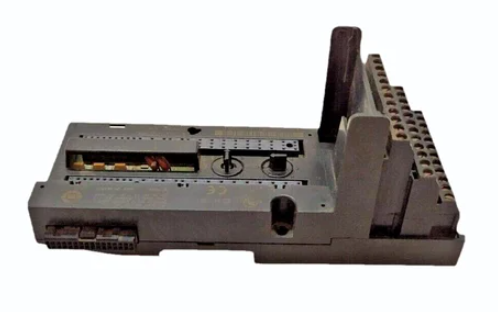

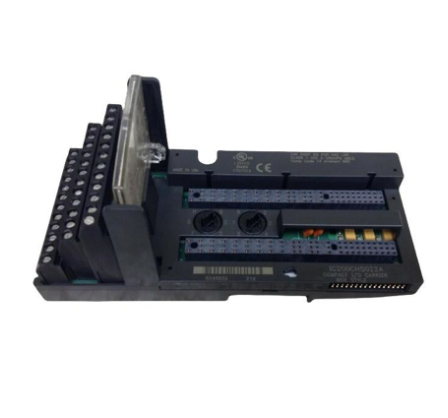

GE IC200CHS022E 紧凑型I/O载波模块
产品概述
GE IC200CHS022E 紧凑型I/O载波模块是通用电气（GE）PACSystems RX3i 系列中面向中小型自动化场景的核心连接与扩展部件，作为I/O模块的“安装基座”与“通信桥梁”，主要实现I/O模块与控制器之间的信号传输、供电分配及模块管理功能。该模块采用紧凑型结构设计，在有限空间内实现多模块的稳定集成，同时具备灵活的扩展能力、可靠的信号处理性能，适配工业现场多样化的I/O控制需求，广泛应用于中小型生产线、设备单机控制、智能楼宇监控等场景。
核心特性
1. 紧凑型结构，空间利用率高
采用高度集成的机械设计，模块体积小巧，在标准工业机柜中可节省大量安装空间，尤其适用于空间受限的单机设备控制或小型控制系统。其紧凑结构并未牺牲安装便利性，模块插槽布局合理，插拔顺畅，便于现场快速部署与后期维护，有效降低设备集成的空间成本。
2. 灵活的I/O扩展能力
配备2个标准I/O模块插槽，兼容GE PACSystems RX3i 系列的各类数字量I/O、模拟量I/O、特殊功能模块（如温度采集、脉冲输出模块等）。用户可根据实际控制需求，灵活搭配不同类型的I/O模块，实现数字量信号的输入输出、模拟量信号的采集与控制等功能，满足从简单到复杂的I/O控制场景，提升系统的适配性。
3. 稳定的信号传输与抗干扰性能
内置优化的信号传输电路，采用差分信号处理技术，有效抑制工业现场的电磁干扰、电压波动等干扰因素，确保I/O信号传输的准确性与稳定性。模块内部信号路径短，信号衰减小，能够快速响应控制器的指令，降低控制延迟，保障控制系统的实时性与可靠性。
4. 可靠的供电与保护机制
支持与RX3i系列电源模块无缝适配，为所连接的I/O模块提供稳定的直流供电。内置过流保护功能，当I/O模块出现过载或短路故障时，可快速切断供电回路，保护载波模块及I/O模块免受损坏，降低设备故障风险，提升系统的容错能力。
5. 便捷的诊断与维护
配备清晰的状态指示灯，包括电源指示灯、通信指示灯、模块故障指示灯等，工作人员可通过指示灯直观判断模块的运行状态（如供电正常、通信畅通、模块故障等），快速定位问题所在，减少故障排查时间，降低维护成本。同时，模块支持与控制器的诊断信息交互，可通过编程软件远程监控模块及所连接I/O模块的工作状态，实现预见性维护。
6. 广泛的兼容性
不仅兼容RX3i系列的各类I/O模块与电源模块，还能与RX3i系列的不同型号控制器无缝对接，无需额外配置适配部件，简化系统架构。其兼容性确保了新旧系统的平滑升级，用户可在现有RX3i系统基础上，通过增加该载波模块扩展I/O功能，保护前期投资。
关键技术参数
兼容系统
GE PACSystems RX3i 系列
I/O模块插槽数量
2个
兼容模块类型
RX3i系列数字量I/O、模拟量I/O、特殊功能模块
供电电压
24V DC（由RX3i系列电源模块提供）
工作温度范围
-10℃ ~ 60℃
存储温度范围
-40℃ ~ 85℃
相对湿度
5% ~ 95%（无凝露）
振动等级
符合IEC 60068-2-6标准，10Hz~500Hz，加速度3g
冲击等级
符合IEC 60068-2-27标准，峰值加速度15g，持续11ms
保护功能
过流保护
通信接口
通过背板总线与RX3i控制器通信
安装方式
标准DIN导轨安装，兼容RX3i系列系统安装规范
机械尺寸（长×宽×高）
约120mm × 80mm × 75mm（具体以实物为准）
重量
约0.3kg（不含I/O模块）
适用场景
GE IC200CHS022E 紧凑型I/O载波模块凭借其小巧的体积、灵活的扩展能力及稳定的性能，广泛应用于中小型工业自动化场景及空间受限的控制环境，典型应用包括：
- 中小型生产线单机控制：如小型食品包装机、饮料灌装机、小型数控机床等设备，通过搭配少量I/O模块，实现设备的启停控制、参数采集、故障报警等功能，在有限空间内完成高效控制。
- 智能楼宇与安防监控：用于楼宇照明控制系统、空调通风控制、安防门禁与视频监控节点等，紧凑结构适配楼宇控制柜的狭小空间，稳定连接各类传感器与执行器，保障楼宇系统的智能运行。
- 医疗与实验室设备：如临床检验仪器、实验室小型实验设备等，通过搭配高精度模拟量采集模块，实现实验数据的精准采集与设备的精确控制，小体积设计适配设备内部的安装空间。
- 物流与仓储小型设备：如小型传送带、智能分拣单元、仓储环境温湿度监控设备等，灵活扩展I/O接口，实现设备的自动化运行与环境参数的实时监测，适应仓储空间的布局需求。
- 旧系统升级与局部扩展：在现有RX3i系列控制系统中，当需要局部扩展I/O功能但空间有限时，该模块可作为理想的扩展部件，无需改造原有机柜，快速实现系统功能升级。
使用须知
1. 安装前需确认载波模块与RX3i系列控制器、电源模块及I/O模块的兼容性，核对模块型号及接口规格，避免因型号不符导致无法正常通信或供电。
2. 安装时需严格遵循工业电气安装规范，确保模块接地良好，导轨固定牢固，避免振动导致模块松动；插拔I/O模块时应轻缓操作，避免损坏插槽或模块引脚。
3. 接线前需切断系统电源，严禁带电接线或插拔模块，防止短路或静电损坏模块内部电路；接线完成后需检查接线端子是否牢固，避免接触不良引发信号异常。
4. 使用过程中应定期检查模块状态指示灯，若出现故障指示灯亮起，需及时通过编程软件查看诊断信息，排查I/O模块故障、接线问题或供电异常等原因。
5. 模块应安装在通风干燥的环境中，避免阳光直射、高温、潮湿或粉尘密集的位置，工作环境温度与湿度需控制在参数范围内，以确保模块稳定运行。
6. 若模块出现故障，应联系GE官方授权售后服务人员进行检测与维修，严禁自行拆解模块，以免破坏模块结构或引发安全风险。
