GE VMIVME2540 智能计数器
产品详情

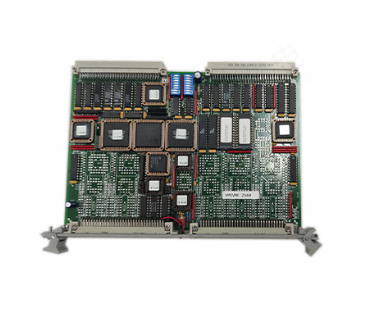

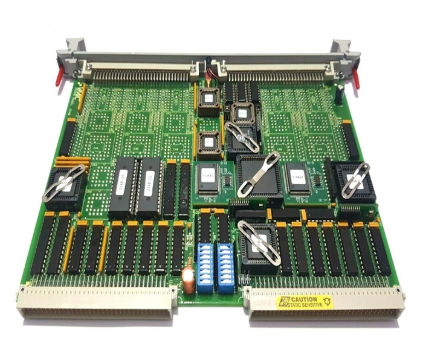

GE VMIVME2540 智能计数器
产品基本信息
GE VMIVME2540是通用电气（GE）推出的基于VME总线架构的工业级智能计数器模块，作为GE VME系列自动化产品的重要成员，其核心型号为VMIVME2540。该模块专为工业现场的高精度计数与信号处理需求设计，集成了多通道计数、频率测量、脉冲捕获等复合功能，能够对各类脉冲信号、事件信号进行实时采集与精准运算，广泛应用于制造业、能源、交通等领域的生产线测速、工件计数、设备定位等自动化控制场景，为工业系统的数字化监测与精准控制提供可靠支撑。
核心规格参数
核心型号
VMIVME2540
产品类型
VME总线智能计数器模块
总线标准
兼容VMEbus Rev. C.1规范，支持16位/32位数据传输
计数通道
8路独立计数通道，支持多通道同步工作
计数范围
32位无符号整数，计数范围0~4294967295
输入信号类型
差分TTL/RS-422信号，支持正/负边沿触发，抗干扰能力强
最高计数频率
单通道最高10MHz，满足高速信号计数需求
供电电压
VME总线标准供电，+5V DC（典型值），功耗≤5W
工作温度范围
0℃~60℃，适应工业机房及现场控制环境
存储温度范围
-40℃~85℃，便于运输与库存管理
性能特点
- 高精度多通道计数：8路独立通道设计支持并行计数，10MHz高速计数频率搭配32位计数精度，可精准捕捉高速脉冲信号，有效避免计数丢失或误差，适用于高速生产线的工件计数、电机转速测量等场景。
- 丰富的工作模式：支持递增计数、递减计数、双向计数、频率测量、周期测量、脉冲宽度捕获等多种工作模式，通过软件配置即可切换，满足不同工业场景的多样化测量需求。
- 灵活的触发与中断机制：每路通道均可独立设置计数阈值、比较触发条件，支持上溢/下溢中断、阈值匹配中断、外部触发中断等多种中断类型，响应时间≤1μs，可快速联动控制系统执行后续操作。
- 强大的抗干扰能力：输入信号采用差分隔离设计，能够有效抑制工业现场的共模干扰与电磁干扰；模块内部集成电源滤波、信号整形电路，确保在复杂电磁环境下的计数稳定性。
- 便捷的编程与集成：提供标准的VME总线接口函数库，支持C/C++、LabVIEW等主流编程软件，兼容GE及第三方VME总线控制系统；模块自带板载配置存储器，可保存工作参数，上电后自动恢复配置，减少系统启动时间。
- 可靠的结构设计：采用标准3U VME板卡尺寸，符合工业级机械规范，支持导轨安装与机架固定；元器件选用高可靠性工业级芯片，平均无故障工作时间（MTBF）≥100000小时。
适用场景
VMIVME2540智能计数器凭借其高精度、多通道、强抗干扰的特性，广泛应用于各类工业自动化控制场景，主要包括：
1. 制造业：汽车零部件生产线的工件计数、包装机械的成品计数、印刷设备的套印精度检测计数；
2. 能源行业：风力发电机组的叶片转速测量、水力发电站水轮机转速监测、光伏组件生产设备的定位计数；
3. 交通领域：轨道交通信号系统的轮轴转速计数、港口起重机的起升高度定位计数、物流输送线的货物分拣计数；
4. 冶金化工：钢铁生产线的辊道转速测量、化工反应釜的搅拌转速监测、输送带的运行长度计量；
5. 测试测量：实验室各类脉冲信号的频率与周期测量、电子设备的信号稳定性测试计数。
使用注意事项
1. 模块安装需符合VME总线规范，由专业技术人员操作，安装前确保系统断电，避免总线插拔时产生静电损坏模块；
2. 输入信号线缆应选用屏蔽双绞线，线缆长度不宜超过50米，避免与动力线缆平行敷设，减少信号干扰；
3. 首次使用前需通过编程软件配置通道工作模式、计数阈值、中断类型等参数，参数配置完成后建议进行测试验证；
4. 定期对模块进行维护，包括检查板卡连接紧固性、清洁板卡散热孔灰尘、测试输入信号稳定性，维护时需先切断系统电源；
5. 当模块出现计数异常或通信故障时，应先检查输入信号质量与总线连接状态，再通过诊断软件读取模块状态寄存器排查问题；
6. 模块应在规定的温度、湿度及电压范围内工作，避免在高温、高湿、强振动环境下长期运行，具体参数以GE官方手册为准。
