GE IS200JPDMG1ACC S1AT005 数字输入/输出（I/O）模块
产品详情

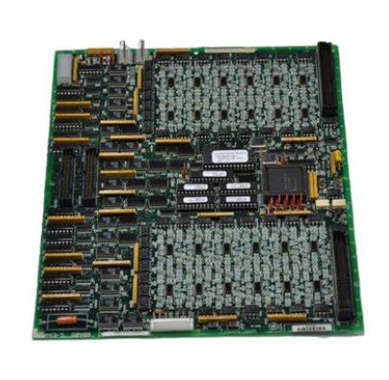

GE IS200JPDMG1ACC S1AT005 数字输入/输出（I/O）模块
模块基本概述
该模块属于GE Speedtronic Mark VIe 控制系统的核心I/O组件之一，采用模块化设计，可便捷地集成到系统机架中，实现与控制器的高速数据交互。其型号中的“IS200”系列标识表明其隶属于GE工业控制系统的标准I/O产品线，“JPDMG1ACC”则是该模块的具体型号编码，涵盖了输入输出通道配置、信号类型、接口规格等核心参数信息，“S1AT005”为生产批次及配置标识，确保模块的可追溯性与兼容性。
模块的核心定位是作为数字信号的“中转站”：一方面，将现场传感器（如光电开关、接近开关、限位开关等）输出的数字信号（如设备运行状态、故障信号、位置信号等）进行采集、隔离与转换后，传输至控制器进行逻辑运算；另一方面，接收控制器下发的控制指令，将其转换为现场执行器（如接触器、电磁阀、指示灯等）可识别的数字信号，实现对工业设备的启停、动作切换等控制功能。
核心性能参数
GE IS200JPDMG1ACC S1AT005 模块的性能参数是其适配工业场景的核心依据，以下为关键技术指标的详细说明：
1. 输入/输出通道配置
模块采用输入与输出通道独立设计，典型配置为16路数字输入+16路数字输出（具体通道数量需以实际产品规格书为准），通道间相互隔离，可有效避免信号串扰，提高系统稳定性。输入通道支持干接点、湿接点等多种信号类型，输出通道则通常采用继电器输出或晶体管输出方式，适配不同负载特性的现场设备。
2. 信号规格
- 数字输入：支持DC 24V标准信号，输入电流范围通常为5mA-10mA，具备信号滤波功能，可有效抑制现场电磁干扰导致的信号波动，输入响应时间≤1ms，确保对快速变化的现场信号的实时捕捉。
- 数字输出：继电器输出方式的触点容量通常为AC 250V/5A或DC 30V/5A，可直接驱动中低功率执行器；晶体管输出则支持DC 24V，输出电流可达0.5A-2A，适用于高频次动作的控制场景，输出响应时间≤0.5ms，保证控制指令的快速执行。
3. 通信与数据传输
模块通过GE专属的背板总线与控制器进行通信，总线速率可达100Mbps以上，实现输入输出信号的高速实时传输，满足工业控制系统对实时性的严苛要求。同时，模块支持热插拔功能，在系统不停机的情况下可完成模块的更换与维护，极大降低了系统停机时间，提高了生产连续性。
4. 环境适应性
针对工业现场的复杂环境，模块在环境适应性方面表现优异：工作温度范围为-40℃~70℃，可适应高低温极端工况；相对湿度范围为5%~95%（无凝露），适用于潮湿环境；具备IP20防护等级（模块本身），配合机架防护可满足不同粉尘、油污环境的使用需求。此外，模块还具备抗振动（符合IEC 60068-2-6标准）、抗冲击（符合IEC 60068-2-27标准）的特性，确保在恶劣工业环境下的稳定运行。
5. 电源与功耗
模块采用DC 24V冗余电源供电，电源输入范围为DC 20V~30V，具备过电压、过电流保护功能，当电源出现异常时可自动切断供电，避免模块损坏。正常工作状态下，模块功耗≤10W，属于低功耗设计，可有效降低系统整体能耗。
功能特点与优势
1. 高可靠性的隔离设计
模块的输入通道、输出通道以及通道与背板总线之间均采用光电隔离技术，隔离电压可达2500V AC（1分钟），可有效阻断现场高压、浪涌信号对控制系统的干扰，同时防止模块内部故障扩散至其他组件，显著提高了系统的抗干扰能力和运行可靠性。
2. 灵活的诊断与故障报警功能
模块具备完善的自诊断功能，可实时监测自身的电源状态、通道信号状态、通信状态等，当出现电源故障、通道短路、通信中断等异常情况时，会立即通过背板总线将故障信息上传至控制器，并通过模块面板上的LED指示灯（如电源灯、故障灯、通道状态灯）进行本地报警，便于运维人员快速定位故障点，缩短故障排查时间。
3. 便捷的配置与维护
模块支持通过GE的Proficy Machine Edition等组态软件进行参数配置，运维人员可根据现场需求灵活设置输入输出通道的信号类型、滤波时间、故障阈值等参数，配置过程简单直观。同时，模块采用标准化的插拔式设计，安装与拆卸无需专业工具，配合热插拔功能，极大简化了模块的维护流程。
4. 强大的兼容性与扩展性
作为GE Speedtronic Mark VIe 控制系统的标准组件，该模块可与系统内的其他I/O模块、控制器、人机界面等组件无缝兼容，支持系统的灵活扩展。当工业生产流程发生变化时，可通过增加或更换模块的方式调整系统配置，无需对整个控制系统进行重构，降低了系统升级成本。
典型应用场景
GE IS200JPDMG1ACC S1AT005 数字I/O模块凭借其高可靠性和灵活的配置特性，在多个工业领域得到广泛应用，典型场景包括：
1. 电力行业：用于火电机组、燃气机组的控制系统中，采集汽轮机、锅炉的温度开关、压力开关、液位开关等信号，控制风机、水泵、阀门等设备的启停，实现机组的稳定运行与安全保护。
2. 冶金行业：应用于钢铁、有色金属的冶炼生产线，采集输送带的跑偏信号、料仓的料位信号，控制轧机、熔炉等设备的动作，确保生产流程的连续性与稳定性。
3. 化工行业：在化工反应釜、储罐的控制系统中，采集压力、温度、液位等安全监控信号，控制电磁阀、调节阀等设备，实现对化工生产过程的精准控制与安全防护。
4. 制造业：用于自动化生产线的控制系统，采集流水线的工件位置信号、设备运行状态信号，控制机械臂、传送带、分拣设备等的动作，提高生产效率与产品质量。
安装与使用注意事项
- 模块应安装在通风良好、无剧烈振动、无腐蚀性气体的控制柜内，避免阳光直射和雨水冲刷，确保工作环境符合模块的环境适应性要求。
- 接线时需严格按照模块的接线图进行操作，区分输入通道与输出通道的接线端子，避免接错导致模块损坏或现场设备误动作；同时，确保接线牢固，防止因接触不良引发信号异常。
- 模块供电需采用符合规格的DC 24V电源，并确保电源具备良好的稳定性和冗余能力，避免因电源波动影响模块的正常工作。
- 在进行模块的热插拔操作时，需先确认系统支持热插拔功能，并按照操作规程进行，避免在模块数据传输高峰期进行插拔，防止数据丢失或系统故障。
- 定期对模块进行维护检查，清洁模块表面的粉尘，检查接线端子的紧固情况和LED指示灯的状态，及时发现并处理潜在的故障隐患。
