GE IC660EPM100J 电力监控与控制模块
产品详情

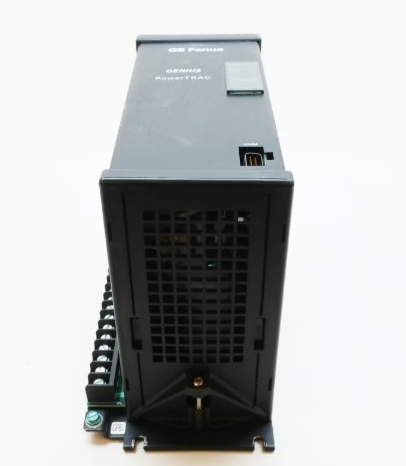

GE IC660EPM100J 电力监控与控制模块
产品概述
GE IC660EPM100J是一款面向工业电力系统的高精度、高集成度电力监控与控制模块，隶属于GE Fanuc Series 90-30/70 PLC系统的核心扩展组件。该模块专为电力参数实时监测、能耗统计分析及精准控制需求设计，能够对交流/直流电力系统的电压、电流、功率、频率等关键参数进行毫秒级采集，同时具备逻辑控制、故障保护及数据上传功能，为工业电力系统的安全运行、能效优化及智能化管理提供核心支撑。
作为工业级电力管理设备，IC660EPM100J凭借极强的抗干扰能力和环境适应性，广泛应用于工业厂房配电系统、数据中心UPS供电系统、新能源发电并网设备、轨道交通供电网络等场景，是实现电力系统“监测-分析-控制-保护”闭环管理的关键设备。
核心技术特性
1. 高精度多参数监测，数据采集全面可靠
模块采用24位高精度AD转换芯片，支持3相4线、3相3线等多种电力系统接线方式，可同时采集电压（AC 0-690V）、电流（AC 0-5A/DC 0-10A）、有功功率、无功功率、视在功率、功率因数、频率（45-65Hz）、电能累计等20余项电力参数，电压测量精度达±0.2%FS，电流测量精度达±0.3%FS，确保数据采集的准确性与可靠性。模块内置数据滤波算法，能够有效抑制工业现场的电磁干扰，避免谐波、浪涌等因素导致的测量误差。
2. 集成控制与保护功能，实现闭环管理
IC660EPM100J融合了电力监测与逻辑控制双重功能，支持通过PLC主控制器或本地编程设置阈值，当监测到电压过压/欠压、电流过流、功率过载等异常情况时，可在10ms内触发继电器输出，实现负载切除、回路保护等控制动作，避免故障扩大。模块配备4路可编程数字输出接口，可直接驱动接触器、断路器等执行元件，同时支持与GE PLC系统的无缝联动，实现复杂电力控制逻辑的快速部署。
3. 灵活通信与数据管理，适配智能化需求
模块支持多种工业通信协议，包括Modbus RTU、EtherNet/IP、PROFINET等，可通过RS-485或以太网接口将实时电力数据、设备状态及故障信息上传至SCADA系统、能源管理平台（EMS）或云监控平台，支持数据定时上传、按需召测及断点续传功能。内置16MB本地存储单元，可缓存1年以上的历史数据及故障日志，便于后期数据分析、故障追溯及能耗统计报表生成。
4. 工业级可靠性设计，适配恶劣环境
模块采用全金属外壳封装，具备良好的电磁屏蔽性能，抗干扰等级达IEC 61000-4-2/3/4标准，可抵御工业现场的静电、脉冲群及浪涌干扰。工作环境温度范围宽至-20℃~70℃，湿度适应范围为5%~95%（无凝露），支持在高粉尘、高振动的工业场景中稳定运行，平均无故障运行时间（MTBF）超过20万小时。
5. 便捷组态与维护，降低使用成本
模块支持通过GE Proficy Machine Edition等专用组态软件进行参数配置、逻辑编程及固件升级，图形化操作界面直观易懂，无需专业电力编程知识即可完成部署。模块自带LED状态指示灯，可实时显示电源、通信、测量及故障状态，同时支持远程诊断功能，维护人员可通过监控平台远程排查设备故障，减少现场维护工作量。
关键技术参数
产品型号
IC660EPM100J
适用系统
AC 3相4线/3相3线/DC 系统
电压测量范围
AC 0-690V；DC 0-1000V
电流测量范围
AC 0-5A（直接输入）/0-1000A（配互感器）；DC 0-10A
测量精度
电压±0.2%FS；电流±0.3%FS；功率±0.5%FS
频率测量范围
45-65Hz，精度±0.01Hz
输入电源
DC 24V（±10%）或AC 110/220V（±15%）
功耗
≤15W
通信接口
1路RS-485，1路以太网（RJ45）
支持协议
Modbus RTU、EtherNet/IP、PROFINET
数字输出
4路继电器输出（AC 250V/5A，DC 30V/10A）
存储容量
16MB本地数据存储
工作环境
温度：-20℃~70℃；湿度：5%~95%（无凝露）
防护等级
IP20（面板）
MTBF
≥200,000小时
外形尺寸（长×宽×高）
140mm×80mm×120mm
安装与维护注意事项
1. 安装规范
- 模块应安装在通风良好、远离热源及强电磁干扰源（如变频器、大功率电机）的位置，避免阳光直射；
- 接线前需确认系统电压等级与模块适配，电流输入回路严禁开路，电压输入回路严禁短路，接线端子需紧固到位，防止接触不良；
- 采用3相系统接线时，需严格区分A、B、C三相相位，确保接线顺序正确，避免相位错误导致测量数据异常；
- 通信线路需采用屏蔽双绞线，屏蔽层单端接地，以太网线路需远离强电电缆，避免信号干扰；
- 安装完成后需进行绝缘测试，确保模块与接地之间的绝缘电阻大于50MΩ，避免漏电风险。
2. 日常维护
- 建议每6个月对模块进行一次外观检查，清理端子排及散热孔处的粉尘，确保散热良好；
- 定期通过监控平台核对测量数据与实际电力参数的一致性，若出现偏差需及时进行校准；
- 每月检查通信链路稳定性，查看是否存在数据丢包、通信中断等问题，及时排查线路或协议配置故障；
- 模块故障时需先切断输入电源及通信线路，再进行检修，更换模块时需确保新模块固件版本与系统匹配；
- 定期备份模块配置参数及历史数据，避免因模块故障导致数据丢失。
