GE D20EME 0526-21170-1 PLC模块
产品详情

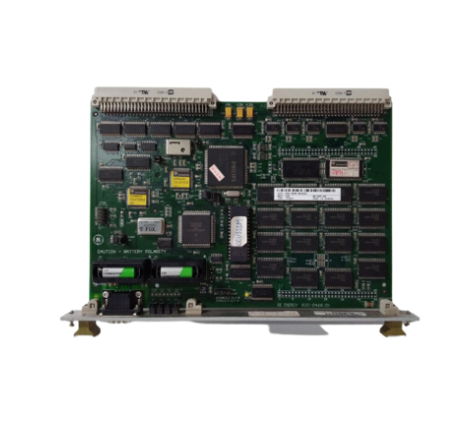

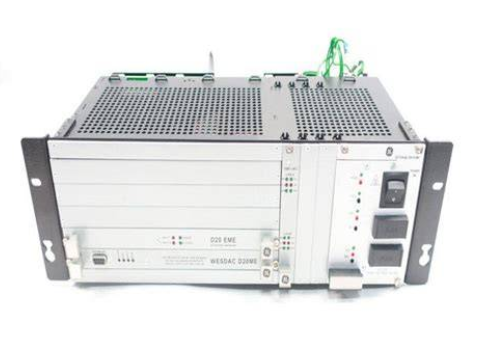

GE D20EME 0526-21170-1 PLC模块
产品概述
GE D20EME 0526-21170-1 PLC模块是通用电气（GE）针对工业自动化控制领域研发的高性能核心控制单元，隶属于GE D20系列PLC产品矩阵，专为中大型工业控制系统的信号处理与逻辑控制需求设计。该模块融合了先进的微处理器技术与可靠的工业级硬件架构，具备强大的指令执行能力、丰富的I/O接口扩展潜力及优异的抗干扰性能，能够精准实现对工业生产过程中各类设备的启停控制、参数调节与故障诊断。
其核心价值在于通过模块化设计提升系统集成灵活性，可与GE D20系列的电源模块、I/O模块、通信模块等无缝兼容，快速构建稳定高效的自动化控制体系，广泛应用于电力、冶金、化工、水处理等对控制精度与系统可靠性要求严苛的行业，是保障工业生产流程连续、安全、高效运行的关键核心组件。
规格参数
基本参数
型号
GE D20EME 0526-21170-1
产品系列
GE D20系列 PLC 核心控制模块
处理器型号
32位工业级RISC处理器
外形尺寸（长×宽×高）
160mm×100mm×80mm（标准DIN导轨安装尺寸）
性能参数
指令执行速度
基本指令≤0.1μs，复杂运算指令≤1μs
用户程序存储容量
8MB（可扩展至32MB）
数据存储器容量
4MB RAM（带电池备份，数据保持时间≥1000小时）
最大I/O点数
支持扩展至1024点（数字量+模拟量）
电气参数
供电电压
DC 24V（允许波动范围：DC 18V~30V）
额定功耗
≤15W（无扩展模块时）
输入输出电压
数字量：DC 24V；模拟量：4mA~20mA/0V~10V
隔离性能
电源与I/O之间隔离电压≥2500V AC，通道间隔离≥500V AC
环境参数
工作温度
-20℃~60℃
工作湿度
10%~90% RH（无冷凝）
防护等级
IP20（模块本身），适配控制柜后可达IP54
抗干扰性能
符合IEC 61000-4标准，抗浪涌±2kV，抗静电±8kV
通信参数
内置通信接口
1个Ethernet接口（RJ45，支持Modbus-TCP），2个RS485接口（支持Modbus-RTU）
通信速率
Ethernet：10/100Mbps自适应；RS485：9600~115200bps可调
支持协议
Modbus-TCP、Modbus-RTU、PROFINET（可选扩展）
性能特点
- 高速运算与处理能力：搭载32位RISC工业级处理器，基本指令执行速度低至0.1μs，可快速响应复杂的逻辑控制需求与大量I/O信号处理任务，即使在多模块扩展、高负载工况下也能保持稳定的控制周期，满足高速生产线的实时控制要求。
- 灵活的模块化扩展：采用标准化总线接口设计，可与GE D20系列的数字量输入/输出模块、模拟量采集/控制模块、特殊功能模块（如脉冲输出、温度采集）无缝对接，最大支持1024点I/O扩展，轻松适配不同规模的自动化系统，降低系统升级成本。
- 高可靠性与稳定性：硬件采用工业级元器件，电源与I/O通道间具备高强度电气隔离，抗浪涌、抗静电性能符合国际标准，可有效抵御工业现场的电磁干扰；数据存储器配备电池备份，确保突发断电时用户程序与关键数据不丢失，提升系统运行安全性。
- 丰富的通信功能：内置Ethernet与RS485双类型通信接口，支持Modbus等主流工业通信协议，可快速实现与HMI（人机界面）、SCADA（数据采集与监控系统）、其他PLC或智能仪表的互联互通，便于构建集中化的监控与管理网络。
- 便捷的编程与维护：支持使用GE Proficy Machine Edition等专业编程软件，兼容梯形图（LD）、功能块图（FBD）、结构化文本（ST）等多种编程方式，满足不同工程师的使用习惯；模块自带状态指示灯（电源、运行、故障、通信），可快速定位故障，简化维护流程。
- 宽环境适应性：可在-20℃~60℃的宽温度范围内稳定工作，适应高温车间、户外控制柜等多种复杂环境；IP20防护等级配合标准控制柜使用，能有效防尘、防误触，保障模块长期可靠运行。
工作原理
GE D20EME 0526-21170-1 PLC模块作为工业控制系统的核心，其工作过程基于“循环扫描”机制，通过接收输入信号、执行用户程序、输出控制信号三个核心环节实现对工业设备的精准控制，具体流程如下：
1. 系统初始化与自检：模块通电后，首先进入初始化阶段，处理器对内部存储器、I/O接口、通信模块等核心组件进行自检，确认各部件工作状态正常；同时加载电池备份的数据与用户程序，完成系统参数配置，若检测到故障则通过故障指示灯报警。
2. 输入信号采集：自检通过后，模块进入循环扫描周期。首先通过输入接口电路采集连接的各类传感器、按钮、行程开关等外部设备的信号（数字量信号如通断状态，模拟量信号如压力、温度对应的电信号），将这些信号转换为PLC内部可识别的数字信号，并存储至输入映像寄存器中。
3. 用户程序执行：处理器按照从上到下、从左到右的顺序逐条执行用户编写的控制程序（如梯形图、功能块图），根据输入映像寄存器中的信号状态，结合程序中的逻辑关系（如与、或、非、定时器、计数器等）进行运算处理，生成相应的控制逻辑结果，并将结果存储至输出映像寄存器。
4. 输出控制信号：程序执行完成后，模块将输出映像寄存器中的控制结果通过输出接口电路转换为外部设备可识别的电信号，驱动接触器、电磁阀、指示灯、变频器等执行机构动作，实现对生产设备的启停、参数调节等控制功能。
5. 通信与监控交互：在循环扫描过程中，模块同时通过内置的通信接口与HMI、SCADA系统等外部设备进行数据交互，上传设备运行状态、输入输出信号等数据，接收上位系统下发的控制指令或参数修改信号，实现远程监控与集中管理；若存在故障信息，会实时上传至监控系统并触发本地报警。
