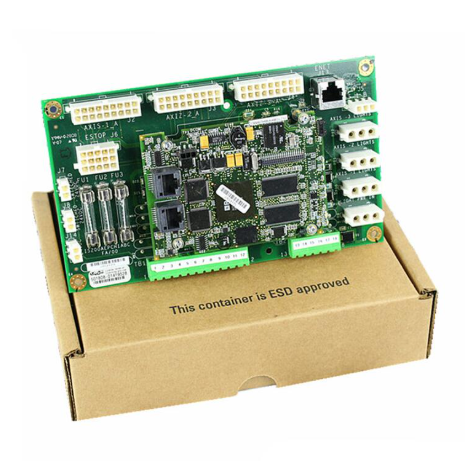

GE IS200AEPAH1AFD 印刷电路板
产品详情
GE IS200AEPAH1AFD 印刷电路板
产品概述
GE IS200AEPAH1AFD 是通用电气（GE）公司推出的一款专为工业控制系统设计的高性能印刷电路板（PCB），隶属于GE Speedtronic Mark VIe 控制系统核心部件系列。该电路板主要承担信号采集、数据处理、指令传输及系统逻辑控制等关键任务，凭借其高可靠性、强抗干扰能力和稳定的运行性能，广泛应用于燃气轮机、蒸汽轮机、联合循环发电等大型工业设备的控制体系中，是保障工业生产流程精准、安全、高效运行的重要硬件支撑。
作为GE工业控制产品线的核心组件之一，IS200AEPAH1AFD 电路板在设计上充分考量了工业现场的复杂环境，从元器件选型到电路布局均遵循严格的工业级标准，能够适应高温、高湿、强电磁干扰等恶劣工况，为控制系统的稳定运行提供坚实保障。
核心特性
1. 高可靠性与稳定性
采用工业级优质元器件，经过严格的环境适应性测试（包括高低温循环测试、振动冲击测试、湿度测试等），确保在-40℃~70℃的宽温度范围内稳定工作。电路设计采用冗余备份机制，关键信号路径具备防错和容错功能，有效降低单点故障对系统的影响，提升设备运行的连续性。
2. 强大的信号处理能力
集成高性能微处理器和专用信号调理芯片，支持多通道模拟量（如电流、电压信号）和数字量信号的同步采集与实时处理。具备信号滤波、放大、隔离等功能，能够精准识别工业现场的微弱信号，并将其转换为控制系统可识别的数字信号，保障数据传输的准确性。
3. 卓越的抗干扰性能
电路板采用多层屏蔽设计，通过接地隔离、电磁兼容（EMC）优化等技术，有效抵御工业现场的电磁辐射、脉冲干扰等干扰源。信号输入/输出接口具备光电隔离功能，隔离电压可达2500Vrms以上，避免外部干扰信号窜入控制系统核心，保障控制指令的可靠执行。
4. 良好的兼容性与扩展性
完全兼容GE Speedtronic Mark VIe 控制系统的软硬件架构，可直接与系统中的其他模块（如电源模块、通信模块、I/O模块等）无缝对接，无需进行复杂的适配调试。同时，电路板预留了扩展接口，支持根据实际应用需求增加信号采集通道或扩展功能模块，提升系统的灵活性和可扩展性。
5. 便捷的诊断与维护
集成完善的自诊断功能，通过板载指示灯和控制系统软件可实时监测电路板的工作状态（如电源状态、信号传输状态、元器件运行状态等）。当出现故障时，能够快速定位故障点并发出报警信号，便于运维人员及时排查和处理，降低设备停机时间。
主要技术参数
电源输入
直流24V ±10%，典型功耗≤15W
信号输入通道
模拟量输入：8路（4-20mA 电流信号）；数字量输入：16路（干接点/湿接点可选）
信号输出通道
模拟量输出：4路（4-20mA 电流信号）；数字量输出：8路（继电器输出，容量2A/250VAC）
通信接口
1路以太网接口（EtherNet/IP），1路RS485接口（Modbus-RTU协议）
工作温度范围
-40℃ ~ 70℃
相对湿度
5% ~ 95%（无凝露）
隔离电压
输入/输出/电源之间隔离电压≥2500Vrms
尺寸（长×宽×高）
220mm × 160mm × 30mm（不含连接器）
重量
约350g
应用场景
GE IS200AEPAH1AFD 电路板因其出色的性能，主要应用于以下工业领域：
1. 发电行业：作为燃气轮机、蒸汽轮机控制系统的核心信号处理单元，负责采集轮机的转速、温度、压力、振动等关键运行参数，处理后传输给主控模块，实现对轮机启停、负荷调节、故障保护等功能的精准控制，广泛应用于火力发电、联合循环发电、分布式能源站等场景。
2. 石油化工行业：用于大型压缩机组、泵组等设备的控制系统，采集设备的运行状态信号，执行控制指令，保障设备在复杂的工艺环境下稳定运行，提升生产效率和安全性。
3. 冶金行业：适配钢铁、有色金属冶炼过程中的各类工业炉、轧机等设备的控制系统，承担信号处理和逻辑控制任务，适应高温、高粉尘的恶劣现场环境，保障冶炼工艺的稳定执行。
4. 其他工业领域：还可应用于水泥、造纸、水处理等大型工业生产过程中的关键设备控制系统，为各类工业设备的精准控制和可靠运行提供支持。
安装与维护要点
1. 安装注意事项
- 安装前需确认电路板型号与控制系统需求一致，检查电路板外观无损伤、元器件无松动。
- 安装环境需符合电路板的工作条件，避免阳光直射、雨水浸泡及强电磁干扰源（如大功率电机、变频器等）的直接辐射。
- 安装过程中需佩戴防静电手环，避免静电损坏电路板上的敏感元器件。
- 电路板需牢固安装在标准导轨或设备机架上，确保连接可靠，避免振动导致接口松动或元器件损坏。
- 接线时需严格按照接线图纸操作，区分模拟量、数字量及电源接口，避免接错导致电路板烧毁。
2. 日常维护要点
- 定期检查电路板的工作状态，通过板载指示灯和控制系统软件监测电源、通信、信号采集等状态是否正常。
- 定期清理电路板表面的灰尘和杂物，避免灰尘堆积导致散热不良或短路故障，清理时需断电并使用干燥的软毛刷或压缩空气。
- 定期检查电路板的接线接口，确保接线牢固，无松动、氧化等现象，发现问题及时处理。
- 避免频繁插拔电路板，插拔时需先切断电源，防止带电操作导致元器件损坏。
- 当电路板出现故障时，应先通过自诊断功能定位故障点，若无法自行解决，需联系GE官方授权的技术人员进行维修或更换，避免私自拆卸电路板导致故障扩大。
