GE D20 EME 2400-21004 变电站控制器
产品详情

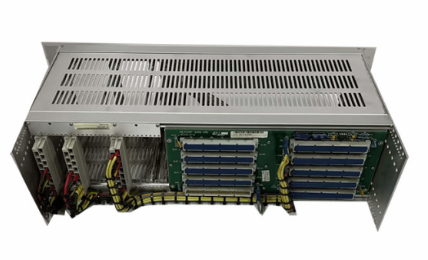

GE D20 EME 2400-21004 变电站控制器
产品核心定位与设计理念
该控制器隶属于GE D20系列自动化产品，定位为“变电站自动化的中枢神经”，以“稳定可靠、灵活兼容、智能高效”为设计核心。针对中低压变电站设备分散、工况复杂、运维需求多样的特点，其采用模块化硬件架构与分层控制逻辑，既能实现单站的独立自动化运行，又能无缝接入区域电网调度系统，构建“本地控制+远程监控”的双重管理模式。设计上充分契合IEC 61850等国际标准，确保设备的 interoperability（互操作性）与未来扩展性，满足现代电力系统数字化转型的需求。
核心功能体系解析
GE D20 EME 2400-21004 变电站控制器的功能覆盖变电站自动化全流程，形成“数据采集-逻辑控制-通信交互-故障处理”的完整闭环，具体核心功能如下：
1. 全面的数据采集与监测功能
- 电气量采集：通过模拟量输入模块精准采集变电站内变压器、断路器、隔离开关等设备的三相电流、电压、有功功率、无功功率、功率因数、频率等核心电气参数，采集精度可达0.2级，为运行监控与电能计量提供可靠数据。
- 状态量采集：实时监测断路器分合位、隔离开关状态、设备告警信号、保护动作信息等开关量状态，支持防抖处理与状态变位记录，确保对设备运行状态的实时掌控。
- 非电气量采集：支持接入温度、湿度、压力等环境传感器及设备状态传感器信号，实现对变电站运行环境与设备健康状态的全面监测。
2. 精准的逻辑控制与操作功能
- 遥控操作：接收后台监控系统或调度中心的遥控指令，实现对断路器、隔离开关等设备的远程分合闸操作，操作过程具备权限校验、操作返校、防误操作等多重安全机制，确保操作安全。
- 遥调功能：支持对有载调压变压器的分接头位置、无功补偿装置的投切容量等进行远程调节，实现变电站电压质量的精准控制与无功平衡优化。
- 本地逻辑控制：内置可编程逻辑控制器（PLC）功能，可通过图形化或指令化编程实现自定义逻辑控制，如备自投（BZT）逻辑、联锁控制逻辑、故障自恢复逻辑等，提升变电站的自主运行能力。
3. 高效的通信交互功能
- 多协议兼容：支持IEC 61850 MMS/GOOSE/SV、Modbus RTU/TCP、DNP3.0、IEC 101/104等多种主流电力通信协议，可与保护装置、测控装置、智能电表、后台监控系统及调度中心实现无缝通信。
- 通信接口丰富：配备多个以太网接口、RS-485/RS-232串行接口，支持光纤通信模块扩展，满足不同通信链路的接入需求，实现数据的高速传输与可靠转发。
- 数据转发与汇聚：具备数据汇聚功能，可将变电站内各类设备的数据集中处理后上传至上级系统，同时将上级指令分发至相应执行设备，实现上下级系统的高效协同。
4. 完善的故障处理与记录功能
- 故障检测与告警：实时监测电气量越限、设备状态异常、通信中断等故障信息，通过声光告警、遥信上送等方式及时通知运维人员，并可联动相关设备执行初步故障处理动作。
- 事件记录与故障录波：具备SOE（事件顺序记录）功能，可精确记录事件发生的时间与类型，时间分辨率达毫秒级；支持故障录波功能，可采集故障发生前后的电气量数据，为故障分析与排查提供关键依据。
- 数据存储与追溯：内置大容量存储模块，可长期存储运行数据、事件记录、故障录波数据，支持数据本地导出与远程查询，满足电力系统运行追溯与合规性要求。
技术特性与性能优势
1. 高可靠性与稳定性
采用工业级嵌入式处理器与高抗干扰元器件，硬件架构经过严苛的环境适应性测试，具备宽温工作范围（-40℃~+70℃）、宽电压供电能力（85V~264V AC/110V~300V DC），可适应恶劣的现场运行环境。支持双电源冗余备份与故障自动切换，确保设备在极端情况下仍能稳定运行，平均无故障工作时间（MTBF）可达10万小时以上。
2. 灵活的模块化与扩展能力
采用模块化设计理念，核心控制模块、输入输出模块、通信模块等可独立配置与更换，用户可根据变电站规模与功能需求灵活增减模块，降低初期投资成本。“2400-21004”型号编码对应特定的模块配置组合，支持后续通过增加I/O模块、扩展通信接口等方式升级功能，适配变电站未来扩容与改造需求。
3. 便捷的运维与调试功能
配备中文图形化操作界面与专用调试软件，支持本地按键操作与远程网络调试，运维人员可直观查看设备运行状态、配置参数、事件记录等信息。具备自诊断功能，可实时监测模块故障、通信异常、电源故障等问题，并通过明确的告警信息定位故障点，大幅缩短故障排查与维修时间。支持参数在线配置与固件远程升级，减少现场运维工作量。
4. 强大的抗干扰与安全性能
电磁兼容性能符合IEC 61000-4系列标准，具备极强的抗电磁辐射、抗传导干扰能力，可在变电站复杂的电磁环境中避免误动作与数据丢失。具备完善的安全防护机制，支持操作权限分级管理、数据加密传输、防SQL注入等安全措施，防止未授权访问与数据泄露，保障变电站自动化系统的信息安全。
典型应用场景
GE D20 EME 2400-21004 变电站控制器凭借其可靠的性能与灵活的配置，广泛应用于各类中低压变电站场景：
1. 城市配电网变电站：用于10kV~35kV配网变电站的自动化控制，实现配网设备的远程监控与精益化管理，提升配电网供电可靠性与供电质量。
2. 工业企业变电站：适配钢铁、化工、汽车制造等工业场景的厂用变电站，满足工业生产对电力供应连续性、稳定性的高要求，实现与企业生产管理系统的联动。
3. 新能源并网电站：用于风电、光伏电站的升压站与集电线路变电站，实现新能源发电数据的采集与上传，以及并网设备的协调控制，满足新能源并网调度要求。
4. 铁路与轨道交通变电站：适配铁路牵引变电站、城市轨道交通变电站，保障牵引供电系统的稳定运行，支持与轨道交通调度系统的实时通信。
安装与运维注意事项
- 安装前需核对控制器型号与变电站自动化系统的设计要求是否匹配，确认模块配置、通信协议、电源参数等符合现场需求。
- 安装位置应选择通风良好、远离强磁场与强干扰源的区域，柜体安装需牢固可靠，确保设备在运行过程中无振动；接线时需严格区分强电回路与弱电回路，避免交叉布线，电源接线与通信接线需做好绝缘处理。
- 投运前需完成参数配置、通信链路测试、逻辑控制验证、遥测遥信遥控联调等工作，确保控制器与上下级设备通信正常、控制逻辑准确无误。
- 日常运维中需定期检查设备运行状态、指示灯显示、接口连接情况，定期清理设备灰尘，检查散热风扇运行状态；定期备份设备配置参数与历史数据，防止数据丢失。
- 进行模块更换或固件升级时，需先断开设备电源，确保操作过程中无电流冲击；升级完成后需重新进行功能测试，确认设备工作正常后方可投入运行。
