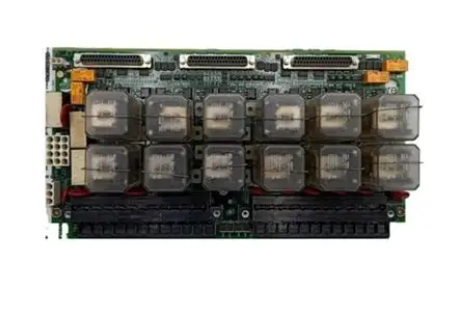

GE IS200TDBSH2ACC 终端模块
产品详情
GE IS200TDBSH2ACC 终端模块
核心功能与作用
作为终端模块，IS200TDBSH2ACC的核心价值在于搭建控制系统与外部设备之间的“桥梁”，其功能可概括为以下三个方面：
1. 信号转接与规整
模块提供标准化的端子接口，可将来自传感器、执行器、变送器等外部设备的模拟量（如4-20mA电流信号、0-10V电压信号）或数字量（开关量）信号进行集中接入，再通过内部电路规整后传输至控制器（如GE的PAC系统），同时将控制器输出的控制信号转接至相应的执行机构，实现“信号输入-处理-输出”的闭环传输路径。这种集中转接方式大幅简化了现场布线，降低了线路混乱导致的故障风险。
2. 电气隔离与安全防护
工业现场存在大量电磁干扰，且设备间可能存在电位差，易导致信号失真或设备损坏。IS200TDBSH2ACC内置光电隔离或电磁隔离电路，能够有效隔离输入与输出信号之间的电气连接，阻断干扰信号的传导路径，同时防止外部高电压、大电流窜入控制系统核心部件，保护控制器及周边设备的安全，提升系统的抗干扰能力和运行稳定性。
3. 接口扩展与系统兼容
针对Mark VIe等控制系统的接口需求，该模块可扩展控制器的信号接入点数，解决核心控制器接口资源不足的问题。其接口协议与GE工业控制系统高度兼容，无需额外进行复杂的协议转换配置，可快速集成到现有控制系统中，降低系统升级或改造的难度与成本。
关键技术参数
1. 电源参数
- 供电电压：通常支持直流24V（工业标准供电），部分型号兼容12V-24V宽压输入，适应不同现场供电条件。
- 额定电流：静态电流≤50mA，满载电流≤200mA，低功耗设计可减少系统整体能耗。
2. 信号接口参数
- 接口类型：弹簧式端子或螺丝压接端子，支持单股或多股绞合线（线径范围通常为0.5-2.5mm²），接线牢固且便于维护。
- 信号类型：兼容模拟量输入/输出、数字量输入/输出，部分型号支持脉冲信号传输，适配多种传感器与执行器。
- 隔离电压：输入与输出之间隔离电压≥2500Vrms（1分钟），输入与地、输出与地之间隔离电压≥1500Vrms（1分钟），满足工业安全隔离要求。
3. 环境适应性参数
- 工作温度：-40℃~70℃，可适应寒冷地区户外机柜或高温工业车间的工作环境。
- 相对湿度：5%~95%（无凝露），在高湿环境（如化工车间、沿海电厂）中仍能稳定运行。
- 防护等级：模块本体防护等级≥IP20，配合机柜安装后可达到IP54及以上，有效防尘、防异物侵入。
- 抗干扰性能：符合IEC 61000-4系列标准，抗浪涌干扰≥2kV（线-线）、4kV（线-地），抗电磁辐射干扰≥200V/m，适应工业强电磁环境。
4. 机械参数
- 尺寸：采用标准DIN导轨安装设计，宽度通常为18mm或35mm，高度与深度适配标准工业机柜，节省安装空间。
- 重量：约100-200g，轻量化设计便于安装与拆卸。
安装与接线规范
1. 安装要求
- 安装位置：应选择通风良好、远离热源（如变频器、加热器）及强电磁干扰源（如大功率电机、接触器）的区域，避免阳光直射。
- 安装方式：采用35mm标准DIN导轨卡装，安装时确保模块与相邻设备之间预留≥5mm的散热间隙，防止热量积聚导致性能下降。
- 接地处理：模块的接地端子需可靠连接至系统保护地（接地电阻≤4Ω），增强抗干扰能力和安全性。
2. 接线规范
- 接线前需确认模块供电电源已切断，避免带电操作导致短路或设备损坏。
- 严格按照模块端子图区分电源端、信号输入端、信号输出端，避免错接；模拟量信号与数字量信号的接线应分开布设，减少交叉干扰。
- 导线接入端子前需剥除适当长度绝缘层（通常为6-8mm），确保导体完全插入端子且无绝缘层残留，接线后应轻轻拉扯导线确认连接牢固。
- 现场布线应采用屏蔽线缆，屏蔽层一端可靠接地，进一步提升抗干扰效果。
日常维护与故障排查
IS200TDBSH2ACC模块的可靠性较高，但日常合理维护与及时故障排查可进一步延长其使用寿命，保障系统稳定运行。
1. 日常维护要点
- 定期巡检：每周至少进行一次外观检查，确认模块指示灯状态正常（电源灯常亮、信号灯根据工作状态闪烁或常亮），无鼓包、烧蚀、异味等异常现象；每月清理模块及机柜内部灰尘，可使用干燥压缩空气或软毛刷除尘，避免灰尘堆积影响散热。
- 环境监测：定期检查模块工作环境的温度、湿度，确保符合参数要求，避免环境因素导致模块故障。
- 接线检查：每季度检查一次接线端子，确认无松动、氧化现象，对氧化的端子可使用细砂纸轻微打磨后重新紧固。
2. 常见故障排查
故障现象
可能原因
排查与解决方法
电源灯不亮
1. 供电电源故障；2. 电源线路断路或接触不良；3. 模块电源接口损坏
1. 测量供电电源电压，确认是否符合模块要求；2. 检查电源线路接线，修复断路或松动点；3. 若电源正常且接线牢固，更换模块测试
信号传输失真
1. 接线松动或接触不良；2. 信号线缆未屏蔽或屏蔽不良；3. 模块与外部设备匹配异常；4. 电磁干扰严重
1. 重新紧固接线端子；2. 更换屏蔽线缆并确保屏蔽层接地；3. 核对模块与设备的信号类型、量程是否匹配；4. 检查干扰源，采取隔离措施（如增加屏蔽罩）
模块无信号输出
1. 输入信号异常；2. 模块内部电路故障；3. 输出端子损坏
1. 测量输入信号，确认外部设备信号正常；2. 更换备用模块测试，若故障消失则为原模块损坏；3. 检查输出端子，修复或更换损坏端子
模块发热严重
1. 散热间隙不足；2. 环境温度过高；3. 模块过载运行
1. 调整模块安装位置，确保散热间隙充足；2. 改善机柜通风条件（如增加散热风扇）；3. 检查信号负载，避免超过模块额定负载
应用场景与注意事项
1. 典型应用场景
- 电力行业：燃气轮机、蒸汽轮机控制系统中，用于连接温度、压力、转速等传感器与Mark VIe控制器，实现机组运行参数的实时采集与控制信号的精准输出。
- 石化行业：化工反应釜、管道控制系统中，转接流量、液位、浓度等信号，保障生产过程的稳定与安全。
- 冶金行业：钢铁生产线上，用于连接轧机、加热炉等设备的控制信号，实现生产工艺的自动化控制。
2. 重要注意事项
- 模块更换需使用GE原厂正品，避免使用兼容件导致系统兼容性问题或安全隐患。
- 模块升级或维修后，需进行信号校准与系统联调，确保其性能符合现场使用要求。
- 存储与运输过程中，需避免模块受到剧烈冲击、潮湿环境或高温暴晒，存放温度应控制在-50℃~85℃，相对湿度≤95%。
- 严格遵守电气安全规范，进行模块操作时需佩戴绝缘手套、绝缘鞋等防护用品，确保人身安全。
