GE VMIVME-5576 高速光纤反射存储器
产品详情

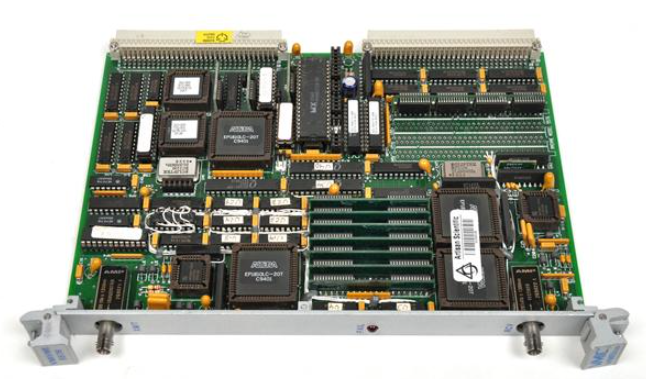

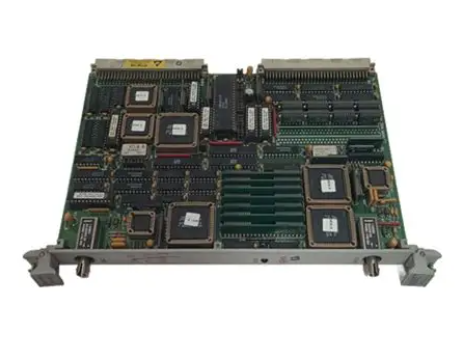

GE VMIVME-5576 高速光纤反射存储器
产品定位与核心价值
GE VMIVME-5576 是通用电气（GE）推出的一款基于VME总线架构的高速光纤反射存储器模块，专为工业实时控制系统、航空航天测试平台、电力系统监控等对数据传输实时性、可靠性要求极高的场景设计。该产品以光纤为传输介质，融合反射内存技术的低延迟特性，实现多节点之间的高速数据共享与同步，为分布式控制系统提供精准、高效的数据交互支撑，是保障复杂系统协同运行的核心数据通信组件。
其核心价值在于打破传统数据传输的延迟瓶颈，通过“反射”式数据访问机制，使网络中的每个节点都能直接读取共享内存中的数据，无需经过复杂的协议解析和数据转发流程，大幅提升了分布式系统的响应速度和同步精度，尤其适用于需要多节点协同工作的高实时性控制场景。
核心技术特性
2.1 高速光纤通信架构
VMIVME-5576 采用光纤作为核心传输介质，结合专用通信芯片，构建了低损耗、抗干扰的高速数据传输链路，具备以下特性：
- 超高传输速率 支持多速率光纤接口配置，主流速率涵盖1Gbps、2Gbps及4Gbps，可根据系统需求灵活选择，单通道数据传输延迟低至百纳秒级，远优于传统以太网及串行通信方式，确保实时控制指令和数据的即时传输。
- 长距离传输能力 依托光纤传输的低衰减特性，在单模光纤配置下，传输距离可达到10km以上；多模光纤配置下也能实现数百米传输，满足大型分布式系统中远距离节点的连接需求，无需额外部署信号放大设备。
- 强抗干扰性能 光纤传输基于光信号，不受电磁干扰（EMI）、射频干扰（RFI）及接地环路等问题影响，在工业强电磁环境、航空航天复杂电磁场景中仍能保持稳定通信，避免数据传输错误导致的系统故障。
2.2 反射内存核心机制
该模块的核心优势在于反射内存技术的应用，通过硬件层面的内存映射与数据同步，实现多节点数据的高效共享：
- 分布式内存共享 模块在每个节点上分配独立的内存区域，当某一节点写入数据时，硬件会自动将数据“反射”到网络中所有其他节点的对应内存地址，使所有节点获得一致的数据视图，实现“写入即共享”的效果。
- 低延迟数据访问 节点访问共享数据时，无需通过网络协议栈进行数据请求与响应，直接对本地映射的内存进行读写操作，访问延迟与本地内存访问相当，有效保障了实时控制系统的快速响应需求。
- 数据一致性保障 内置硬件同步机制，支持基于时钟信号或触发信号的多节点数据同步，确保所有节点对共享数据的读取操作保持时间上的一致性，避免因数据异步导致的控制逻辑紊乱。
2.3 VME总线适配与扩展能力
作为VME总线模块，VMIVME-5576 完美适配VMEbus规范，具备良好的兼容性和系统扩展能力：
- 标准VME总线接口 遵循VMEbus Rev. C.1规范，支持32位/64位数据宽度及多种地址映射模式，可直接插入符合VME标准的机箱中，与其他VME模块（如CPU模块、I/O模块）无缝协同工作，降低系统集成难度。
- 灵活的内存配置 模块内置可配置内存容量，常规配置涵盖16MB、32MB及64MB，支持用户根据数据存储需求进行扩展，满足不同规模分布式系统的共享数据存储需求。
- 多节点组网能力 支持星型、环形等多种组网拓扑结构，单网络可接入的节点数量最多可达32个，通过光纤交换机扩展后可实现更大规模的节点互联，适配从中小型到大型分布式系统的应用需求。
2.4 高可靠性与冗余设计
针对工业控制、航空航天等关键领域的高可靠性要求，VMIVME-5576 采用多重冗余与故障防护设计：
- 双光纤通道冗余 部分型号支持双光纤通道配置，当主通道出现故障（如光纤断裂、接口故障）时，系统可自动切换至备用通道，确保数据传输不中断，提升系统容错能力。
- 硬件故障自检 内置完善的自检电路，可实时监测模块供电状态、光纤接口状态、内存工作状态及通信链路质量，当检测到故障时，通过VME总线中断信号或状态指示灯及时告警，便于运维人员快速定位问题。
- 工业级环境适应性 采用工业级元器件及加固设计，工作温度范围覆盖-40℃~85℃，具备较强的抗振动、抗冲击能力，可适应恶劣工业环境及车载、舰载等移动平台的应用需求。
关键技术参数
总线类型
VMEbus Rev. C.1，32/64位
兼容标准VME系统，支持高速数据交互
光纤接口
SC/ST接头，单模/多模可选
单模传输距离≤10km，多模传输距离≤500m
传输速率
1Gbps/2Gbps/4Gbps 可选
速率可通过硬件拨码或软件配置调整
反射内存容量
16MB/32MB/64MB 可选
支持字节、半字、字、长字级数据访问
数据延迟
节点间数据传输延迟≤500ns
不含应用层处理时间，仅为硬件传输延迟
最大节点数
单网络≤32个，支持级联扩展
通过光纤交换机可扩展至更多节点
工作温度
-40℃~85℃
工业级宽温设计，适应恶劣环境
供电要求
VME标准供电，+5V/±12V
功耗≤15W，低功耗设计
冗余特性
可选双光纤通道冗余
自动故障切换，切换时间≤1μs
安装与配置要点
4.1 安装规范
- 机械安装 需将模块插入符合VMEbus规范的3U或6U机箱插槽中，确保模块与机箱导轨紧密贴合，通过固定螺丝紧固，防止振动导致的接触不良；安装环境需保持通风良好，避免与发热量大的模块紧邻，确保散热顺畅。
- 光纤连接 光纤连接前需清洁接口端面，使用专用光纤跳线按照组网拓扑连接各节点模块，单模与多模光纤不可混用；连接时注意区分发送（TX）与接收（RX）接口，避免接反导致通信中断。
- 电气安全 安装过程中需确保系统断电，避免带电插拔模块导致的电路损坏；模块接地需可靠，与系统接地网连接，降低电磁干扰影响。
4.2 配置流程
- 基础参数配置 通过VME总线主控节点，使用GE专用配置软件（如VMIC反射内存配置工具）对各节点模块进行参数配置，包括传输速率、内存地址映射范围、节点ID等，确保所有节点参数一致。
- 同步机制配置 根据系统需求选择同步方式，支持外部时钟同步（如IRIG-B码）或内部自同步，配置同步信号输入接口及同步周期，确保多节点数据访问的时间一致性。
- 冗余配置（可选） 若采用双光纤通道冗余，需在配置软件中启用冗余功能，设置主备通道优先级及故障切换条件，完成后进行通道切换测试，验证冗余功能有效性。
