GE IS200SPROH1AAB MRP663860 涡轮保护继电器
产品详情

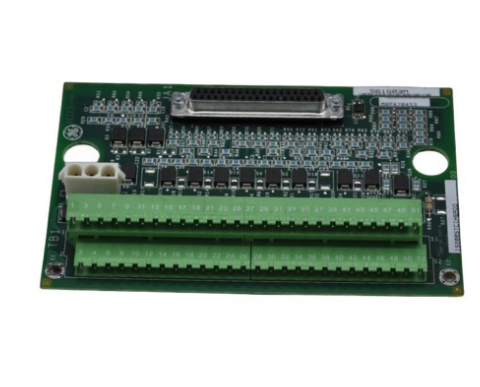

GE IS200SPROH1AAB MRP663860 涡轮保护继电器
设备基本概述
涡轮保护继电器作为涡轮机械的“安全卫士”，其核心功能是通过采集涡轮机各关键部位的监测信号，经过内部精准运算与逻辑判断，实时评估设备运行状态。当出现转速超限、振动超标、轴向位移过大等危险工况时，能在毫秒级内发出停机指令或报警信号，切断危险源并提示运维人员处理，是保障涡轮机安全、稳定运行的最后一道重要防线。
GE IS200SPROH1AAB MRP663860 继电器基于GE成熟的Mark VIe控制系统平台开发，采用模块化与智能化设计，不仅能与GE系列监控系统无缝对接，还支持个性化保护逻辑配置，可适配不同型号、不同工况的涡轮机需求，兼顾通用性与专用性。
核心技术参数
技术参数直接决定保护继电器的监测精度与保护性能，以下为GE IS200SPROH1AAB MRP663860 涡轮保护继电器的关键参数信息，为设备选型、调试及运维提供参考：
1. 输入规格
- 输入信号类型：支持转速信号（磁电式/光电式传感器）、振动信号（压电式加速度传感器）、位移信号（电涡流传感器）及温度、压力等模拟量/开关量信号；
- 输入通道数：8路模拟量输入（含转速、振动等）+4路开关量输入（状态反馈），通道独立隔离设计，防止信号干扰；
- 转速测量范围：0~30000r/min（可通过软件扩展至更高范围），适配高速与低速涡轮机；
- 振动测量范围：0~50mm/s（峰峰值），测量精度±0.1mm/s；
- 位移测量范围：-2.5mm~+2.5mm，测量精度±0.001mm；
- 信号输入阻抗：模拟量输入≥10MΩ，转速信号输入500Ω~1kΩ，匹配主流传感器输出特性。
2. 输出规格
- 输出信号类型：继电器触点输出（无源）+ 模拟量反馈输出（4~20mA）+ 数字量通信输出；
- 继电器输出：6路常开/常闭可选触点，触点容量AC 250V/5A、DC 24V/10A，满足停机指令、报警信号等大功率控制需求；
- 模拟量输出：2路4~20mA标准信号，对应监测参数实际值，用于外接显示仪表或DCS系统；
- 响应时间：保护动作响应时间≤10ms，确保危险工况下快速干预。
3. 电气与环境参数
- 供电电源：DC 24V±15% 或 AC 220V±10%，双电源冗余设计（可选），保障供电可靠性；
- 隔离性能：输入、输出及电源之间采用三重光电隔离，隔离电压≥2500V AC（1分钟），抗干扰能力强；
- 工作温度范围：-10℃~70℃，适应机房及现场安装环境；
- 湿度范围：5%~90% RH（无凝露），可在潮湿工业环境中稳定运行；
- 防护等级：IP30（机笼安装），需配合控制柜实现防尘、防水保护；
- 电磁兼容性：符合IEC 61000-4-2（ESD）、IEC 61000-4-3（RFI）等标准，在强电磁环境下无误动作。
4. 通信与接口参数
- 通信协议：支持Modbus RTU、PROFINET、EtherNet/IP等主流工业通信协议，可与PLC、DCS系统实时通信；
- 通信接口：1路RJ45以太网接口（10/100Mbps）+ 1路RS485串行接口，支持数据上传与远程配置；
- 数据更新率：通信数据更新率≤100ms，确保监控系统实时获取设备状态。
核心功能与特点
1. 多参数精准监测与综合保护
继电器集成转速、振动、位移、温度等多维度监测功能，采用高精度信号采集芯片与数字滤波算法，有效过滤现场噪声干扰，确保监测数据误差≤0.5%。内置多种保护逻辑（如超速保护、振动超限保护、轴向位移保护等），支持用户自定义保护阈值与延时时间，满足不同涡轮机的安全标准（如API 612、ISO 10436等）。
2. 快速响应与可靠动作
针对涡轮机“转速超限”等紧急工况，继电器采用硬件优先处理电路，跳过软件复杂运算环节，实现≤10ms的极速响应；继电器触点采用银合金材质，具备抗电弧、耐磨损特性，确保保护动作时触点可靠吸合/断开，避免因触点粘连导致保护失效。同时，内置“故障自诊断”功能，若自身出现电路故障，会立即发出“装置故障”报警，避免误保护或漏保护。
3. 智能化操作与便捷运维
配备2.4英寸LCD液晶显示屏与实体操作按键，支持现场查看实时监测数据、保护逻辑参数及历史故障记录（可存储1000条故障信息，含时间戳）；通过GE专用组态软件（如ToolboxST）可实现远程参数配置、逻辑修改及固件升级，无需现场拆动设备；内置“校准模式”，支持通过标准信号源快速完成通道精度校准，降低运维难度。
4. 强大的系统兼容性与扩展性
该继电器作为GE Mark VIe控制系统的专用模块，可直接插入系统机架，通过背板总线与控制器高速通信，无需额外配置通信模块；支持与第三方DCS系统（如西门子PCS 7、艾默生DeltaV）通过标准通信协议对接；模块化设计允许根据需求扩展输入/输出通道，或增加火焰监测、油系统保护等功能模块，提升系统适配性。
5. 工业级安全与稳定性
采用工业级强化外壳与PCB板三防涂层（防盐雾、防潮湿、防粉尘），适应石化、海洋平台等恶劣环境；电源回路设计过压、过流保护，信号输入回路具备浪涌抑制功能（符合IEC 61000-4-5标准，承受2kV浪涌冲击）；通过UL 61010-1、IEC 61508等安全认证，满足核级、军品级等高端应用的可靠性要求。
典型应用场景
- 电力行业：用于火电厂蒸汽轮机、燃气电厂燃气轮机的安全监控，监测转速超限（如110%额定转速）、轴系振动超标、轴向位移过大等故障，触发紧急停机保护，避免汽轮机飞车事故；
- 石化行业：适配催化裂化装置的烟气轮机、压缩机组的涡轮部分，监测振动、位移及油温参数，当出现设备喘振或不平衡振动时，及时发出报警并切断进料，保护涡轮机叶片不受损坏；
- 航空航天领域：用于航空发动机地面测试台的涡轮保护，精准监测高转速（如20000r/min以上）下的振动与位移信号，确保测试过程安全可控；
- 水电行业：应用于水轮机主轴监测，当主轴摆度超标或转速异常时，触发导叶关闭或紧急停机动作，防止水轮机飞逸；
- 钢铁冶金行业：用于高炉鼓风站的涡轮鼓风机保护，监测设备振动、轴承温度及转速，保障鼓风系统连续稳定运行，避免高炉断风事故。
