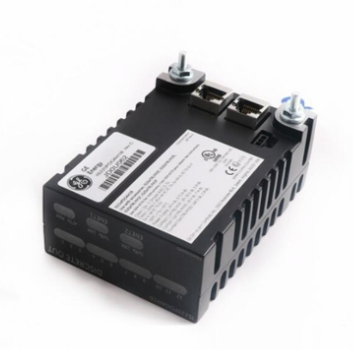

GE IS220PDIAH1A 336A4940CSP1 离散输入模块
GE IS220PDIAH1A 336A4940CSP1 离散输入模块
核心技术参数
输入通道数
16通道
单模块支持16路离散信号并行采集，提升信号处理效率
输入信号类型
干接点/湿接点
兼容无源干接点（仅提供通断状态）和有源湿接点（带直流电压信号），适配多种现场设备
额定输入电压
24VDC （典型值）
宽电压适应范围，实际工作电压可兼容18-32VDC，应对工业现场电压波动
输入电流
每通道≤5mA（额定电压下）
低功耗设计，减少模块整体能耗
响应时间
≤1ms（典型值）
快速捕捉信号变化，满足高速控制场景需求
隔离方式
通道间光电隔离，模块与背板光电隔离
隔离电压≥2500Vrms，有效抑制电磁干扰（EMI）和共模干扰，保障信号传输稳定性
工作温度范围
-40℃~70℃
适应恶劣工业环境，可在高低温极端条件下稳定运行
存储温度范围
-40℃~85℃
满足长期库存或运输过程中的环境需求
安装方式
Mark VIe标准机架安装
模块化设计，支持热插拔（部分场景需遵循操作规范），便于维护和系统扩容
通信接口
通过背板总线与控制器通信
兼容GE Mark VIe系统总线协议，实现与主控制器的高速数据交互
功能特性与优势
1. 高可靠性与稳定性
该模块采用GE工业级硬件设计标准，核心元器件经过严格筛选，具备抗振动（符合IEC 60068-2-6标准）、抗冲击（符合IEC 60068-2-27标准）特性，能够抵御工业现场的复杂环境干扰。同时，模块内置过电压、过电流保护电路，当输入信号异常时可自动切断回路，避免模块损坏，保障整个控制系统的安全运行。
2. 灵活的信号适配能力
支持干接点和湿接点两种信号类型，无需额外配置转接设备即可适配不同类型的现场传感器。对于湿接点输入，模块可自动识别18-32VDC范围内的电压信号，无需人工调节参数，简化现场调试流程。此外，每通道独立的信号处理电路确保了多通道并行采集时的信号独立性，避免通道间串扰。
3. 高效的信号处理与通信
模块响应时间≤1ms，能够快速捕捉现场设备的状态变化，尤其适用于对实时性要求较高的控制场景（如发电机组的紧急停机信号采集、生产线的精准定位控制等）。通过Mark VIe系统背板总线与主控制器通信，数据传输速率高且延迟低，确保控制指令的快速下发和现场数据的实时上传。
4. 便捷的诊断与维护
模块正面配备LED状态指示灯，每通道对应独立的“电源”“信号正常”“故障”指示灯，运维人员可通过指示灯直观判断模块及各通道的工作状态，快速定位故障点。同时，模块支持在线诊断功能，可通过控制系统软件实时监测模块的工作参数、通信状态及故障信息，降低维护成本。
1. 系统兼容性
GE IS220PDIAH1A 336A4940CSP1离散输入模块专为GE Mark VIe分布式控制系统设计，完全兼容Mark VIe系统的控制器（如IC698CMX系列）、I/O机架及系统软件（如ControlST），可直接接入现有Mark VIe系统进行扩容或升级，无需对系统架构进行大幅调整。
2. 安装要求
- 安装环境：需远离强电磁辐射源（如大功率变频器、高压电缆），避免潮湿、粉尘、腐蚀性气体环境，建议安装在有防护措施的控制柜内。
- 机架要求：需安装在GE Mark VIe标准I/O机架上，确保机架接地良好（接地电阻≤4Ω），以增强模块的抗干扰能力。
- 接线规范：输入信号线缆建议采用屏蔽双绞线，屏蔽层单端接地；接线时需区分电源正负极及信号通道，避免接反导致模块损坏。
- 热插拔说明：支持带电热插拔，但需在系统软件中先执行“模块离线”操作，避免插拔过程中对系统造成冲击。
