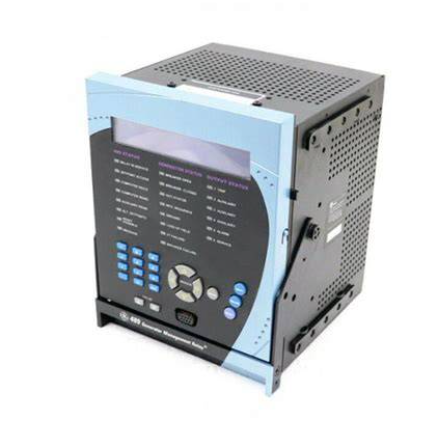

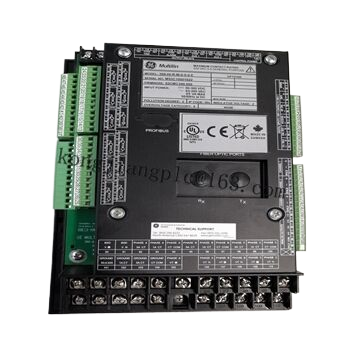

GE SR469-P5-HI-A20-H 电机保护继电器
产品详情
GE SR469-P5-HI-A20-H 电机保护继电器
产品核心定位与设计优势
SR469-P5-HI-A20-H作为GE SR469系列继电器的高端型号，核心定位是为额定电压高、功率大、运行工况复杂的中高压电机提供“预防性保护+故障精准切除”的双重保障。其设计理念以“可靠性优先、智能化管控”为核心，相较于传统继电器，具备以下突出优势：
- 全工况适配：针对电机启动、稳态运行、负载波动、停机等全流程，预设多套保护逻辑，可适配异步电机、同步电机等不同类型的中高压电机。
- 高精度检测：采用16位高精度AD采样芯片，对电机电流、电压、温度等参数的采集精度达±0.2%，确保故障判断的准确性。
- 强抗干扰能力：通过EMC（电磁兼容性）等级认证，内置多级滤波电路与隔离设计，可抵御工业现场的强电磁干扰、电压波动等干扰因素。
- 智能化集成：支持与PLC、DCS等控制系统无缝对接，实现电机运行数据的远程监控与保护参数的集中配置。
核心保护功能与监控作用
SR469-P5-HI-A20-H的功能覆盖电机保护、运行监控、故障诊断三大核心领域，具体可细分为以下类别：
1. 全方位故障保护功能
该继电器内置20余种保护逻辑，可精准识别电机运行中的各类故障风险，及时触发保护动作（如跳闸、报警），避免故障扩大。核心保护功能包括：
- 过电流保护：分为堵转保护（启动阶段过流）、过载保护（稳态运行过流）、短路保护（严重过流），可根据电机额定电流与启动特性，自定义保护阈值与延时时间，避免启动过程中的误动作。
- 电压异常保护：涵盖过电压、欠电压、电压不平衡（断相、逆相序）保护，当电网电压波动或接线错误时，快速切断电机电源，防止绕组绝缘损坏。
- 温度保护：支持接入电机绕组埋置式温度传感器（如PT100、K型热电偶）及轴承温度传感器，实现电机本体温度的实时监测，当温度超出安全阈值时触发保护。
- 特殊工况保护：包括接地故障保护（通过零序电流检测）、堵转保护（针对启动时转子卡死场景）、欠载保护（防止电机空转导致的能源浪费与设备损耗）等。
2. 实时运行监控与数据采集
继电器具备强大的参数采集与实时监控能力，可连续采集电机的关键运行数据，并通过本地显示面板或远程通讯接口输出，为运维人员提供全面的设备状态信息：
- 电气参数：三相电流、三相电压、功率因数、有功功率、无功功率、累计电量等，采集周期最短可达10ms，确保数据的实时性。
- 温度参数：电机绕组温度、前后轴承温度，支持最多8路温度信号接入。
- 状态参数：电机运行状态（运行/停止/故障）、保护动作状态、继电器自身工作状态（电源、通讯）等。
3. 故障诊断与数据记录
为便于故障追溯与设备维护，继电器内置大容量数据存储单元，具备完善的故障诊断与记录功能：
- 故障记录：可存储最近100条故障信息，每条记录包含故障类型、发生时间、故障时刻的电流/电压/温度参数，为故障定位提供精准依据。
- 事件记录：记录电机启动、停机、保护动作、参数修改等关键事件，时间戳精度达毫秒级。
- 自检功能：定期对继电器自身的采样电路、输出回路、通讯模块进行自检，当出现自身故障时及时报警，避免保护失效。
4. 灵活控制与通讯功能
继电器支持多种控制模式与通讯协议，可无缝融入工业自动化控制系统：
- 控制模式：支持本地手动控制（通过面板按钮）、远程自动控制（通过PLC/DCS指令），可实现电机的直接启动、星三角启动、软启动等多种启动方式的配合控制。
- 通讯协议：内置EtherNet/IP、Modbus-TCP、PROFINET等主流工业通讯协议，通讯速率最高可达100Mbps，可实现保护参数的远程配置、运行数据的实时上传及远程故障复位。
关键技术参数
电源输入
AC/DC 85-265V，功耗≤15VA，具备过压、过流保护
适用电机规格
电压等级：3kV-15kV；功率范围：100kW-10MW；适配电机类型：异步/同步电机
电流输入
通过电流互感器接入，额定输入：5A（二次侧），测量范围：0.1A-20A
电压输入
通过电压互感器接入，额定输入：100V（二次侧），测量范围：0-120V
温度输入
支持PT100（-50℃-200℃）、K型热电偶（0℃-400℃），最多8路输入
保护动作精度
电流保护精度±0.2%，电压保护精度±0.2%，温度保护精度±1℃
输出回路
8路继电器输出（常开/常闭可选），触点容量：AC 250V/5A，DC 24V/10A
通讯接口
2个RJ45以太网口，支持EtherNet/IP、Modbus-TCP、PROFINET
工作环境
温度：-20℃-70℃；湿度：5%-95%（无凝露）；防护等级：IP20（面板）
机械特性
安装方式：面板式/抽屉式；重量：约1.2kg
适用场景与典型应用
凭借其高可靠性、全面的保护功能及灵活的适配性，SR469-P5-HI-A20-H广泛应用于各类工业场景中的中高压电机保护，典型应用包括：
1. 电力行业：用于火电厂、水电站的引风机、送风机、给水泵等关键辅机电机保护，这些电机一旦故障将直接影响机组发电效率，继电器的快速保护能力可减少故障停机时间。
2. 石化行业：适配炼油厂、化工厂的压缩机、泵类电机，在易燃易爆的工业环境中，继电器的稳定运行可避免电机故障引发安全事故，同时支持远程监控，减少现场运维人员工作量。
3. 钢铁冶金行业：用于高炉鼓风机、转炉倾动电机、轧钢机电机等重载电机保护，这类电机负载波动大，继电器的过载保护与堵转保护功能可有效应对冲击负载，防止电机损坏。
4. 矿山与建材行业：用于矿山提升机、破碎机、水泥回转窑等电机保护，在粉尘大、电压波动频繁的现场环境中，继电器的抗干扰设计与宽电压输入特性可确保保护功能的可靠实现。
5. 市政工程：用于污水处理厂的曝气风机、污水泵电机，继电器的欠载保护可及时发现泵体空转问题，温度保护可防止电机因长期运行过热损坏，保障污水处理系统连续运行。
安装调试与运维要点
为确保SR469-P5-HI-A20-H继电器发挥最佳性能，需严格遵循安装调试规范，并建立完善的运维机制，具体要点如下：
1. 安装规范
- 安装位置需远离强磁场设备（如大型变压器、接触器），避免电磁干扰影响采样精度；同时确保通风良好，远离热源与潮湿环境，符合温度、湿度要求。
- 电流互感器（CT）与电压互感器（VT）的接线需严格区分相位，确保三相电流、电压的相位一致性，避免因接线错误导致保护逻辑紊乱。
- 继电器的电源线路与信号线路需分开敷设，采用屏蔽电缆传输温度信号与通讯信号，屏蔽层单端接地，减少干扰。
2. 调试要点
- 参数配置前需明确电机的额定参数（额定功率、额定电压、额定电流、启动方式），根据电机特性设置保护阈值（如过载保护的反时限曲线、堵转保护的延时时间）。
- 进行模拟故障测试：通过专用测试设备模拟过电流、过电压、断相等故障场景，验证继电器的保护动作是否准确、及时，确保保护逻辑与现场需求匹配。
- 通讯调试：配置通讯参数（IP地址、端口号、协议类型），与PLC/DCS系统建立连接，测试运行数据上传与远程控制指令的执行情况，确保通讯稳定。
3. 日常运维与故障处理
- 日常巡检：定期检查继电器面板显示是否正常，有无报警指示灯亮起；检查接线端子是否松动、发热，电缆绝缘层是否破损；清理面板与散热孔灰尘，确保散热良好。
- 数据监测：通过上位机系统定期查看电机运行数据，对比历史数据，分析电流、温度等参数的变化趋势，提前识别潜在故障风险（如电流逐渐增大可能提示电机绕组绝缘老化）。
- 故障处理：当继电器触发保护动作时，首先查看面板故障代码或上位机故障记录，根据故障类型排查原因（如过流故障需检查负载是否过大、电机是否卡阻；温度高需检查冷却系统是否正常）。故障排除后，通过面板或远程复位继电器，方可重新启动电机。
- 定期校准：建议每年对继电器进行一次精度校准，通过标准信号源输入模拟电流、电压信号，验证采样精度与保护动作阈值是否符合要求，确保保护功能的准确性。
