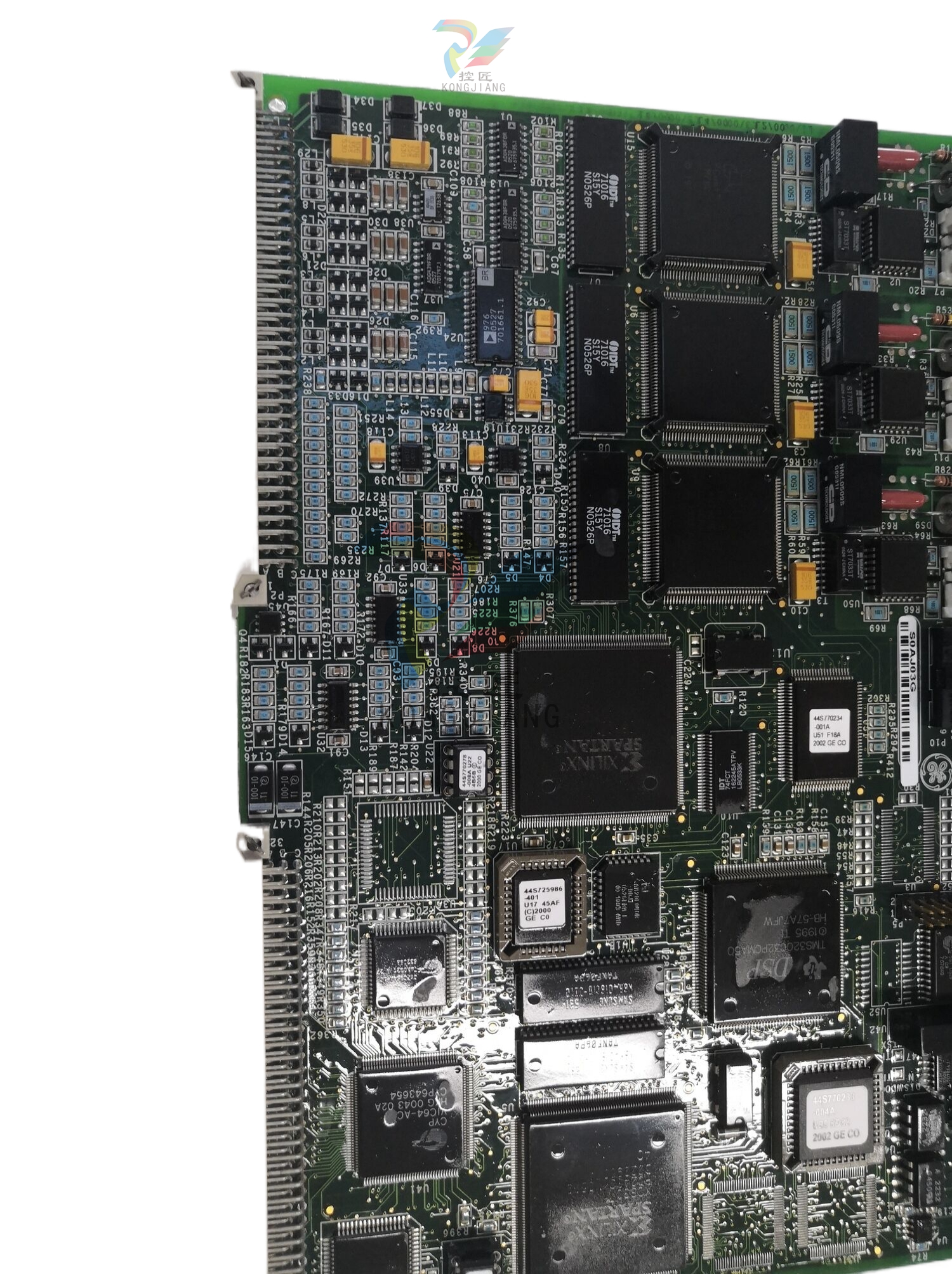

GE IS200VCMIH2BEE 通信板
GE IS200VCMIH2BEE 通信板
产品概述
IS200VCMIH2BEE 通信板是 Speedtronic Mark VI 系统的重要组成部分，通常用于加工厂和发电应用中，以控制涡轮机启动期间的转速、同步发电机、提供涡轮机负载控制以及防止负载损失和涡轮机超速情况。
主要功能和特点
主通信控制： IS200VCMIH2BEE 是一块主通信控制板，具有强大的数据处理和通信能力。
三重模式冗余（TMR）设计： 该通信板采用 TMR 设计，具有更高的可靠性和稳定性。TMR 板具有三个 IONet 端口，可提供冗余通信路径，确保在出现单个故障时系统仍能正常运行。
SIFT 轮询： IS200VCMIH2BEE 采用 SIFT 轮询（软件容错）技术，确保数据的准确性和可靠性。数据以单个数据包的形式广播到所有远程机架，远程位置的 VCMI 板将提取相应的数据包数据。
多个接口： 通信板的前面板有三个 IONet 端口和一个公串行端口，便于与其他设备连接和通信。
可编程配置： IS200VCMIH2BEE 支持可编程配置和状态指示功能，可针对不同应用进行定制和优化。
高精确度和稳定性： 该通信板具有高精度和高稳定性的特点，适用于精确测试和控制应用。
技术规格
输入电压：通常为 24VDC
输出电压：0~10VDC。
输出电流：4~20mA。
控制类型 PID 控制
工作温度：-40℃~85℃，可适应多种工业环境。
安装：通常采用 DIN 导轨安装，易于集成到各种控制柜和系统中。
应用场景
IS200VCMIH2BEE 通信板广泛应用于工业自动化控制系统，如 PLC（可编程逻辑控制器）系统、DCS（集散控制系统）等。同时，在测试和测量领域，该通信板还可用于各种精密测量任务，如电压、电流、电阻等参数的测量。由于该模块支持多种通信协议和数据格式，因此可以轻松集成到各种控制系统中，用于交换数据和传输控制命令。
通讯功能
内部通讯： 与机架内的 I/O 板进行内部通信，促进数据传输和控制功能。
IONet 连接： 利用 IONet 通信网络与其他 VCMI 板和外部模块连接。IONet 是系统内设备间通信的主干网。
以太网端口： 根据系统配置，VCMI 板可能具有一个或三个以太网端口。单端口版本用于单工系统，而三端口版本则用于 TMR（三模块冗余）设置。
系统架构
单工系统： 在单工配置中，单个控制模块通过一根电缆连接到一个或多个接口模块。VCMI 板可促进这些模块之间的通信，确保系统协调运行。
TMR 系统： 在 TMR 设置中，带有三个以太网端口的电路板与三个不同的 I/O 通道（Rx、Sx 和 Tx）通信，并与多个控制模块接口。这种配置可提高容错能力和系统可靠性。
容错机制
电路板实现了 SIFT 投票机制，以增强系统的稳健性。来自每个 IONet 连接的输入数据都要经过每个 VCMI 板（R、S 和 T）内的表决过程。
这些投票结果随后通过 VME 总线传送到控制器中的控制信号数据库，从而确保数据处理的一致性和可靠性。
IONet 管理
主控角色： 控制模块中的表决器扮演 IONet 主站的角色，监督系统内的通信。
时钟同步： 它为 IONet 网络提供时间基准，确保所有连接设备同步运行。
时间同步信息： 来自时间源（通常位于 UDH（通用数字硬件）上）的信息传输到控制器，然后再转发给 VCMI。
数据传输
分组数据： 来自单个机架的输入数据被组织成一个或多个 IONet 数据包，每个数据包的最大大小通常约为 1500 字节。
广播： 在控制模块中，VCMI 通过一个数据包向远程机架广播所有数据。该数据包包含系统内所有远程机架的数据。
数据提取： 接收到广播数据包后，远程机架中的每个 VCMI 将从数据包中提取与其相关组件有关的数据。
高效通信
简化传输： 通过将多个远程机架的数据合并到单个数据包中，系统可优化带宽使用，促进整个网络的高效通信。
数据解析： 远程机架中的每个 VCMI 都会解析广播数据包，只提取与其特定组件相关的信息，确保每个设备都能接收和处理适当的数据。
关键作用
数据传输管理：
管理控制器与 I/O 板之间的数据包传输，确保通信可靠高效。
它管理信息流，保持整个网络的同步性和完整性，以支持实时控制和监控任务。
协议转换和解释：
它解释来自控制器的命令和数据，将其转换为与 I/O 板使用的通信协议兼容的格式。同样，它还能解释来自 I/O 模块的反馈和状态信息，将其转换为控制器可理解的格式。
故障检测和处理：
VCMI 监控通信链路是否存在潜在故障或中断，及时发现并诊断可能出现的任何异常情况。
如果出现通信错误或故障，它将实施故障处理机制，以减少中断并保持系统可靠性。
同步和定时：
它确保控制器和 I/O 板之间数据传输时序的同步，保持系统运行的连贯性和一致性。
通过调节定时参数和协调通信事件，它能最大限度地减少延迟，优化数据交换的响应速度。
