GE IC695CPE302 PAC系统™ RX3i CPE302 模块
GE IC695CPE302 PAC系统™ RX3i CPE302 模块
用户功能
PACSystems™ RX3i CPE302 可用于对机器、流程和物料处理系统进行实时控制。CPU 通过内部以太网端口或串行端口与编程器通信。它通过双 PCI/Serial 背板与 I/O 和智能选件模块通信。
支持更新的 OPC 栈和加密连接
支持 PME 用于 OPC UA 配置集成的新 GUI 管理界面（启动、停止、重启、清除和配置模式）
支持新的 PAC 安全工具，可用于客户端和服务器的证书信任管理
包含 5 Mbytes 用户内存和 5 Mbytes 非易失性闪存用户内存
支持无电池保留用户内存
配置有能量包 IC695ACC400，可为 CPU 提供足够长的电源，以便在系统断电时将用户存储器写入非易失性存储器 (NVS)
配备可配置的数据和程序存储器
支持梯形图、结构化文本、功能块图和 C 语言编程
支持自动定位符号变量，可使用任意数量的用户内存
配备的参考表大小包括离散 %I 和 %Q 的 32 Kbits 以及模拟 %AI 和 %AQ 的各多达 32Kwords
支持大多数 90-30 系列模块和扩展机架。有关支持的 I/O、通信、运动和智能模块，请参阅《PACSystems RX3i 硬件和安装手册》，GFK-2314。
支持多达 512 个程序块（程序块的最大大小为 128KB）
配置有 RS-232 串行端口
配备嵌入式以太网接口，最多可同时支持 32 个 SRTP 服务器连接、16 个 Modbus/TCP 服务器连接以及 16 个 SRTP 通道或 Modbus/TCP 客户端通道。有关详情，请参阅《PACSystems RX3i TCP/IP 以太网通信用户手册》，GFK-2224。
支持 OPC UA
支持 1 类以太网全局数据
支持 HART® 通过
与 5.0 或更高版本的机架式以太网模块 (IC695ETM001) 一起使用时，时间同步到以太网网络上的 SNTP 时间服务器
增强了在 PME 的 D e vice I n nformation Details 中显示序列号和日期代码的功能。
能够从 USB 2.0 A 型可移动数据存储设备或 RD SD 传输应用程序。
符合欧盟 RoHS 指令 2002/95/EC，使用附件中确定的以下豁免：7(a)、7(c)-I 和 III 以及 15。

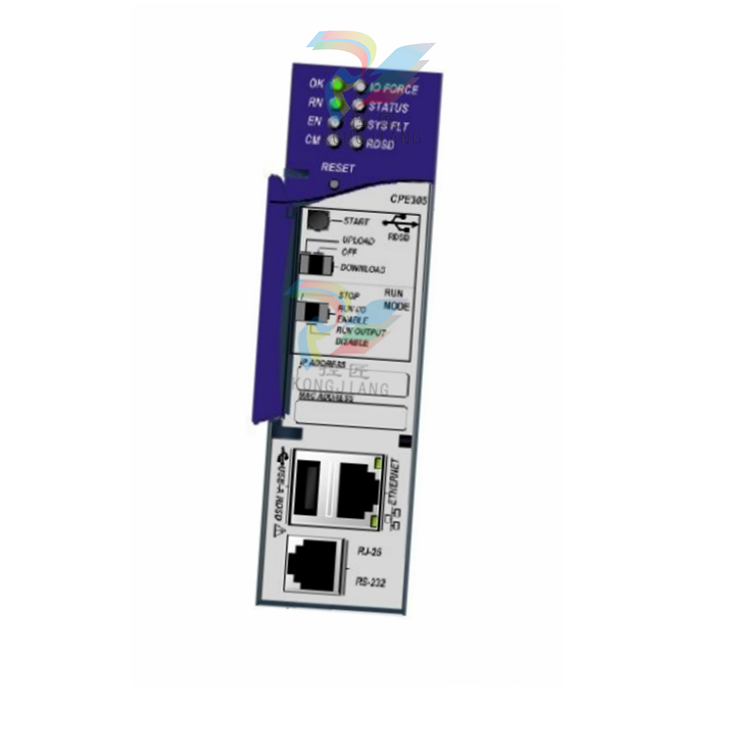

开关
RDSD 和运行模式开关位于前保护门后面。不使用复位开关。开关操作见下表。
实时时钟电池
CPE302 出厂时已安装实时时钟 (RTC) 电池 (IC690ACC001)，电池上有一个拉片。 在安装 CPE302 之前，应取下拉片。
没有诊断程序或指示灯来监控 RTC 电池状态。RTC 电池的使用寿命估计为 5 年，必须按照定期维护计划每 5 年更换一次。如果 RTC 电池发生故障，CPU 的日期和时间将在启动时重置为 12:00 AM，01-10-2000。 在 RTC 电池失效或丢失的情况下，CPU 仍可正常运行；只有初始 CPU 日时 (TOD) 时钟信息会出现错误。
以太网端口
嵌入式以太网接口支持使用专有的 SRTP 协议与机器版编程软件进行通信。CPE302CPU 提供两个 SRTP 服务器连接。
嵌入式以太网接口有一个 RJ-45 以太网端口，可自动检测连接链路的数据速率（10 Mbps 或 100 Mbps）、双工状态（半双工或全双工）和布线排列（直通或交叉）。
串行端口
CPE302 为外部设备提供一个 RS-232 串行接口。该端口可用于固件升级。该端口是电气隔离的。有关串行端口引脚分配和串行通信的详细信息，请参阅《PACSystems RX3i CPU 参考手册》（GFK-2222）。
RS-232 端口不提供其他 RX3i 和 90-30 系列 CPU 所提供的 5 V 直流电源。与 CPE302 的 RS-232 串行连接必须使用电缆 IC693CBL316。
