ABB SUE3000 1VCF750090R0804高速传输装置
ABB SUE3000：高速传输装置1VCF75000R0804
电源连续性的终极保护

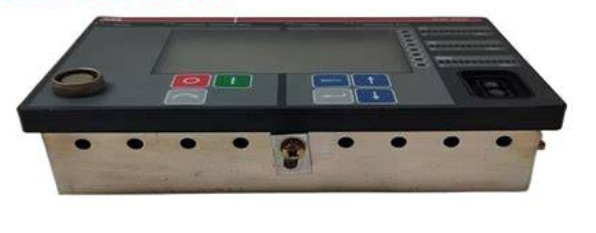

ABB SUE3000（1VCF750090R0804）是一种专门的保护和控制装置，旨在管理中压和高压配电系统中不同馈线之间的电力传输。在要求“零停机时间”的行业中，SUE3000提供了从故障电源快速切换到替代电源所需的智能协调，使连接的电机和电子系统不会“感觉到”中断。
与可能需要几百毫秒才能操作的标准自动转换开关（ATS）不同，SUE3000在“高速”域中工作。通过实时计算母线电压和备用馈线电压之间的矢量差，它确定了闭合备用断路器的确切毫秒数，防止了破坏性的瞬态电流，并确保了大型旋转机械的平稳过渡。
技术规范概述
参数字段规范详细信息
模块名称SUE3000
零件号1VCF75000R0804
应用高速母线传输（HSTD）
典型传输速度<30ms（取决于断路器）
测量输入三相电压（主、备用、母线）
二进制I/O高密度可配置I/O
通信协议IEC 61850、Modbus、Profibus、以太网
安装架或面板集成
高级传输模式和智能
快速传输模式
1VCF750090R0804的主要功能是“快速传输”。在此操作过程中，SUE3000监测母线和备用电源之间的相位角。如果角度在狭窄的安全窗口内（通常小于20度），则该设备几乎同时向备用断路器发出闭合命令，同时向故障主断路器发出跳闸命令。这确保了电机反电动势与新电源保持同步。
同相转换
如果由于初始相位差较大而无法进行快速传输，SUE3000将利用其“同相传输”逻辑。它预测减速电机负载与备用电源达到下一个同步点的精确时刻。它提前发出闭合命令，考虑断路器的机械闭合时间，使触点在零相位差点精确接触。
剩余电压传输
作为最终的安全层，如果电源无法同步，SUE3000允许“残余电压转移”。它会等待电机的反电动势衰减到安全水平（通常为标称电压的20-30%），然后关闭备用馈线。这可以保护电机绕组和轴免受异步重新连接的灾难性机械应力。
关键基础设施的主要优势
实施ABB SUE3000为设施管理提供了几个战略优势：
减少生产损失：防止化工厂和炼油厂等连续加工行业的计划外停机。
设备保护：消除在不合时宜的传输过程中出现的高涌入电流，延长变压器和电机的寿命。
系统透明度：集成干扰记录使工程师能够分析电源干扰期间事件的确切顺序。
高度灵活性：支持各种开关设备配置，包括双断路器（主备用）和三断路器（主要连接主）布置。
高级通信：对IEC 61850的原生支持允许无缝集成到现代数字变电站架构中。
应用场景
1VCF750090R0804是以下环境中的关键组件：
石油、天然气和石化产品
在炼油厂，即使是100毫秒的电力损失也会使关键泵跳闸，导致整个工厂火炬和数天的恢复。SUE3000可确保这些泵在外部电网故障期间继续运行。
数据中心和半导体
敏感的电力电子设备需要极其稳定的电压。SUE3000作为高速保护装置，在UPS系统耗尽或敏感负载跳闸之前，转移到本地发电或替代电网馈电。
发电厂辅助设备
确保大型发电厂辅助系统的供电对于安全运行至关重要。SUE3000在启动或紧急跳闸期间管理机组变压器和厂用变压器之间的转换。
