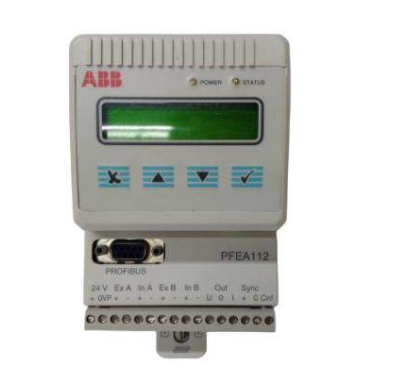

ABB PFEA112-20由货号3BSE050091R20标识，是ABB分布式S800 I/O系统架构中不可或缺的专用现场总线适配器模块。该模块是一个关键的通信桥梁，专为广泛采用的Profibus-DP（分散式外围设备）网络而设计。它能够将远程S800 I/O站无缝集成到集中控制策略中，使来自分布式传感器和执行器的数据能够由主控制器（如PLC或DCS系统）有效地收集和处理。
主要功能：网络网关
PFEA112-20模块的核心目的是充当协议网关和网络节点。它作为本地S800 I/O站的一部分安装在DIN导轨上。一方面，它通过标准的9针D-sub连接器或接线端子连接到Profibus-DP网络。另一方面，它通过高速串行链路连接到放置在同一基本单元上的一系列S800 I/O模块（数字、模拟等）或通过远程总线。适配器处理所有低级Profibus DP协议通信，包括与网络主机的循环数据交换和诊断报告，同时管理与本地I/O模块的并行数据交换。
主要功能和运营优势
PFEA112-20的设计侧重于分布式控制场景中的可靠集成和易用性：
Profibus DP从站接口：作为Profibus DP网络上的从站，通过旋转开关或软件设置可配置的节点地址。
本地I/O管理：可以控制和监视连接到其本地总线的指定数量的S800 I/O模块，创建一个紧凑的远程I/O站。
综合诊断：具有多个LED指示灯，用于电源、网络状态（运行/总线）和模块特定故障，可快速进行视觉健康检查。
可配置数据交换：模块的配置（I/O映射）通常使用ABB的Control Builder等工程工具或专用配置工具进行设置，定义与Profibus主站交换的输入和输出数据块。
坚固的工业设计：专为在有电噪声、振动和宽温度范围的工业环境中可靠运行而设计。
支持多种波特率：自动检测并与主站设置的Profibus DP网络波特率同步，最高可达12 Mbps。
技术规格
PFEA112-20适配器的主要技术特征总结如下。
参数说明
模块型现场总线适配器/通信接口
支持现场总线PROFIBUS DP（分散式外围设备）
网络从站上的设备角色
兼容的输入/输出系统ABB S800输入/输出模块
通过旋转开关或软件配置进行地址设置
通信速度自动感应，高达12 Mbps（PROFIBUS DP）
Profibus DP的9针D-sub连接器或接线端子
电源、运行、总线故障、模块状态的诊断指示灯LED
系统集成说明
在典型的系统架构中，单个PFEA112-20适配器形成远程I/O分接的头部。它连接到Profibus DP中继电缆，并为本地一组S800 I/O模块（如DI、DO、AI、AO）供电。主控制器（例如，AC 800M或带有Profibus DP主卡的第三方PLC）周期性地从该适配器站读取输入数据并向其写入输出数据。配置定义了此数据交换区域的大小和结构，该区域必须与主项目中的设置相匹配。
典型应用环境
PFEA112-20模块部署在需要远离中央控制柜的分布式I/O的应用中。这在以下情况中很常见：
大型加工厂（化工、石油和天然气、制药），传感器和阀门分布在广阔的区域。
具有分布式机器部分的生产线，每个部分都需要本地I/O。
带远程输送机控制点的物料搬运系统。
任何优先考虑减少将单个传感器/执行器电缆长时间、高成本地送回中央PLC的应用。
结论
ABB PFEA112-20 3BSE050091R20 Profibus DP现场总线适配器是使用S800 I/O平台构建高效分布式控制系统的基础组件。通过为无处不在的Profibus-DP网络提供可靠和标准化的连接，它简化了布线，降低了安装成本，并提高了系统的灵活性。它作为透明网关的作用使远程I/O看起来像是控制器本地的，为可扩展的工业自动化提供了一个强大的解决方案。
