ABB真空接触器VSC7 SCO IEC 60470 400A 3POLE 220-250V 50/60Hz
产品详情

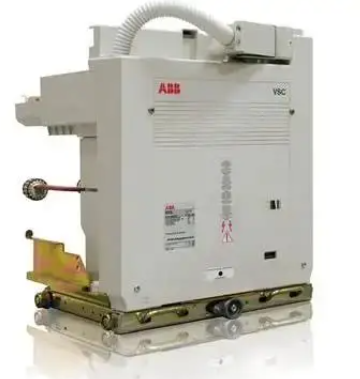

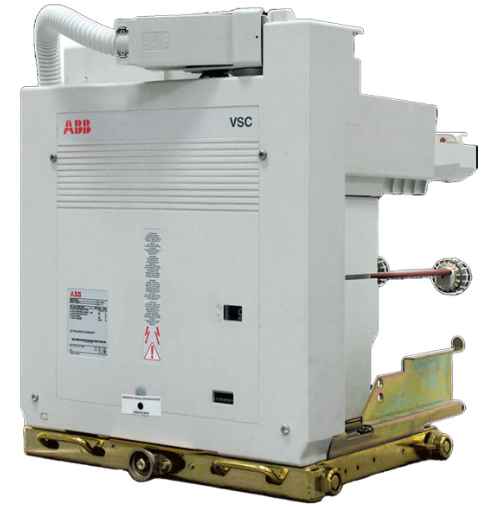

ABB真空接触器VSC7 SCO IEC 60470 400A 3POLE 220-250V 50/60Hz
产品概述
ABB真空接触器VSC7（SCO模式）是一款专为中压交流配电系统设计的高性能电气开关设备，核心参数涵盖400A额定电流、3极（3POLE）结构，适配220-250V、50/60Hz辅助电源，完全符合IEC 60470国际标准及GB/T 14808国家标准。该产品集成双稳态永磁操动机构与真空开断技术，具备低功耗、高寿命、免维护等核心优势，可在恶劣工业环境下稳定运行，广泛应用于电动机、变压器、电容器组等设备的控制与保护，是发电厂、工业制造、海运等领域频繁操作场景的理想选择。
作为ABB VSC系列核心型号，VSC7（SCO）支持单命令操作模式（SCO），即辅助电源供电时合闸，接收分闸命令或辅助电源电压不足时分闸，等同于电气自保持功能，适配UniGear开关柜和动力箱的固定式或可抽出式安装，可灵活融入各类中压配电系统。
核心功能
1. 高效真空开断，安全可靠
采用真空灭弧室技术，灭弧室内真空度高达1.3×10⁻⁴Pa，开断时主触头分离产生的金属蒸汽可在电流第一次过零时快速熄灭，断口介电强度迅速恢复，能有效限制过电压。其截流电流值不高于0.5A，对电动机开合等场景的设备保护更为精准，避免过电压对负载造成损坏。
2. 双稳态永磁操动，节能环保
搭载ABB成熟的“MAC”型双稳态永磁操动机构，相较于传统电磁操动机构，功耗显著降低，充分体现节能环保设计理念。机构运行稳定，可实现高频次操作，适配频繁启停的工业场景，且免维护特性大幅减少运维工作量。
3. 宽电压适配，操作模式灵活
配备宽电压供电模块，精准适配220-250V AC/DC辅助电源，兼容50/60Hz频率，可根据现场电源条件灵活适配。支持SCO单命令操作模式，操作逻辑简单清晰，同时可配合熔断器在短路容量高达1000MVA的网络中使用，提升系统短路保护能力。
4. 全面保护，适配多元负载
具备优异的热稳定与短路耐受能力，可有效应对1/2周期过电流冲击，能适配AC-3、AC-4等多种负载类型。可针对电动机、变压器、电容器组等不同负载特性，提供精准的控制与保护功能，尤其适用于背靠背电容器组投切等特殊场景。
关键技术参数
产品型号
VSC7（SCO模式）
执行标准
IEC 60470（国际标准）、GB/T 14808（国家标准）
额定电流
400A
极数
3POLE（3极）
辅助电源参数
220-250V AC/DC，50/60Hz
额定电压
7.2kV
工频耐受电压（1min）
23kV
1s短时耐受电流
6000A
额定峰值耐受电流
15kA peak
操作频率
900次/小时（SCO模式）
寿命参数
电气寿命（AC3类型）500,000次；机械寿命1,000,000次（SCO模式下）
安装方式
固定式或可抽出式（适配UniGear开关柜和动力箱）
环境适应范围
环境温度：-15℃~+40℃；相对湿度：<95%；海拔<1000m（特殊环境可定制）
产品优势
- 高寿命长周期，运维成本低：电气寿命最高可达500,000次（AC3类型），机械寿命高达1,000,000次，且具备免维护特性，大幅降低设备更换与运维成本。
- 安全性能优异，过电压控制精准：真空开断技术结合低截流特性（≤0.5A），有效限制开断过电压，对负载和配电系统提供可靠保护，降低设备损坏风险。
- 节能环保，适配性强：双稳态永磁操动机构功耗低，宽电压供电模块可适配220-250V AC/DC多种电源条件，固定式与可抽出式安装可选，灵活适配不同配电柜体设计。
- 高频操作稳定，场景适配广泛：支持900次/小时高频操作，可满足电动机频繁启停、电容器组频繁投切等场景需求，兼容AC-3、AC-4等多种负载类型。
- 标准合规，系统兼容性好：完全符合IEC 60470等国际国内标准，可配合熔断器组成FC回路，无缝融入各类中压配电系统，短路关合能力强，适配短路容量高达1000MVA的网络。
应用场景
该产品凭借优异的环境适应性与负载适配能力，广泛应用于多个行业的中压配电系统，典型场景包括：
1. 发电厂：辅助设备（如水泵、风机）的电动机控制与保护；
2. 工业制造：冶金、化工、水泥等行业的生产线电动机、变压器控制，电容器组投切；
3. 基础设施：城市轨道交通、大型建筑的中压配电系统关键负载控制；
4. 海运行业：船舶电力系统的设备控制与保护，适配海洋恶劣环境；
5. 新能源领域：新能源电站配套配电设备的负载控制与短路保护。
