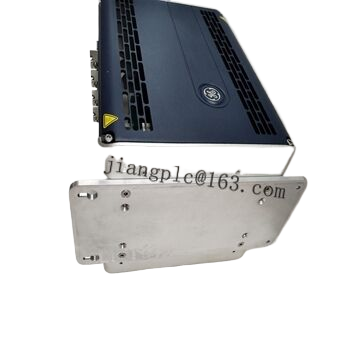

GE WESDAC D20 C 组合模块
产品核心概述
GE WESDAC D20 C组合模块是专为中大型工业控制系统设计的集成化控制组件，其核心特性在于“组合式”设计——将数据采集、逻辑控制、信号处理及通信接口等多种功能单元高度集成，形成一个紧凑的模块化单元。该模块作为WESDAC D20系列控制系统的核心节点，可实现对现场各类信号的精准采集与处理，执行预设的控制逻辑，并通过标准化通信协议与系统其他节点或上位机进行数据交互。其模块化结构不仅便于根据实际需求进行功能配置与扩展，还能降低系统的安装空间占用与接线复杂度，为工业现场的稳定运行提供核心支撑。
与传统分散式控制组件相比，WESDAC D20 C组合模块通过内部总线实现各功能单元的高速数据交互，避免了外部接线过多导致的信号干扰与故障隐患，同时显著提升了控制指令的响应速度，更能满足工业控制对实时性与可靠性的严苛要求。
关键技术参数
技术参数是模块选型、系统集成及性能评估的核心依据，GE WESDAC D20 C组合模块的关键技术参数如下，用户需结合具体控制场景与系统需求进行精准匹配：
- 产品型号：WESDAC D20 C，为GE WESDAC系列组合模块的标志性型号，明确标识其产品系列、功能类型及核心规格。
- 核心控制单元：内置高性能微处理器，运算速度可达数百MIPS，支持复杂逻辑运算、PID调节及顺序控制，满足多变量控制需求。
- 输入/输出（I/O）配置：
模拟量输入：支持4-20mA、0-10V等标准信号，通道数量可根据配置扩展（常规配置8-32通道），精度±0.1%FS，适用于温度、压力、流量等连续量采集。
- 模拟量输出：4-20mA、0-10V等标准输出信号，通道数4-16通道，精度±0.2%FS，用于驱动执行器、调节阀等设备。
- 数字量输入/输出：支持24V DC、110V AC等信号类型，输入通道16-64通道（光电隔离），输出通道8-32通道（继电器或晶体管输出），用于开关状态监测与设备启停控制。
内存配置：内置程序内存（8-32MB）与数据内存（4-16MB），支持控制程序存储、实时数据缓存及历史数据记录，部分型号可扩展外部存储。
通信接口：集成多种标准化通信接口，包括RS485、Ethernet（TCP/IP）、Profibus-DP等，支持MODBUS、IEC 61850等工业通信协议，满足不同系统的互联需求。
工作电源：支持AC 85-265V或DC 24V宽电压输入，具备过电压、过电流及浪涌保护功能，适应工业现场复杂的供电环境。
工作环境：工作温度范围-10℃~70℃，相对湿度5%~95%（无凝露），防护等级IP20（模块本体），可适应控制室及工业现场的安装环境。
外形尺寸：采用标准机架式设计，常规尺寸为483mm（宽）×177mm（高）×250mm（深），符合IEC标准安装规格，便于集成到标准控制柜中。
核心性能与优势
GE WESDAC D20 C组合模块依托GE在工业控制领域的深厚技术积累，在性能设计上重点突出集成化、可靠性与灵活性，核心优势如下：
1. 高度集成，简化系统架构：将I/O采集、逻辑控制、通信等功能整合于单一模块，替代了传统控制系统中多个分散组件的功能，大幅减少了控制柜内的模块数量与接线工作量。这不仅降低了系统的硬件成本与安装难度，还减少了因接线松动、接触不良等引发的故障点，提升了系统的整体可靠性。
2. 精准高效的控制性能：内置的高性能微处理器配合优化的控制算法，可实现对多通道信号的同步采集与并行处理，控制周期最短可达1ms，确保控制指令的快速响应。无论是离散控制场景中的设备启停逻辑，还是过程控制中的PID参数调节，都能实现精准控制，有效提升生产过程的稳定性与产品质量。
3. 强大的抗干扰能力：模块内部采用多重抗干扰设计，包括电源模块的EMC滤波、I/O通道的光电隔离（隔离电压≥2500V AC）、信号线路的屏蔽处理等。这些设计可有效抵御工业现场的电磁干扰、电压波动等干扰因素，确保采集信号的准确性与控制指令的可靠执行，尤其适用于电机、变频器密集的工业环境。
4. 灵活的扩展与适配能力：支持通过专用扩展接口连接I/O扩展模块、通信扩展模块等，可根据控制需求灵活增减I/O通道数量、扩展通信协议类型，无需更换核心模块即可适配不同规模的控制系统。同时，模块兼容GE WESDAC系列的各类配套组件，便于系统的升级与改造。
5. 完善的诊断与容错功能：具备全面的自诊断与故障容错能力，可实时监测模块内部电路、I/O通道、通信链路的工作状态，当出现电源故障、通道异常、通信中断等问题时，会立即通过状态指示灯、故障代码等方式发出告警，并自动执行预设的容错逻辑（如紧急停机、切换备用回路），最大限度降低故障对生产的影响。
6. 便捷的运维与调试：支持通过专用调试软件（如GE CIMPLICITY）进行参数配置、程序下载与在线监控，工程师可远程实时查看模块的工作状态、采集数据及控制输出，无需现场拆解设备即可完成故障排查与参数优化，大幅提升运维效率。
适用场景
基于其高度集成的功能、稳定的控制性能及强大的环境适应性，GE WESDAC D20 C组合模块在多个工业领域均有广泛应用，尤其适用于对控制系统可靠性、实时性要求较高的场景，主要包括：
- 电力系统自动化：在火力发电、水力发电、变电站等电力设施中，用于发电机励磁控制、机组协调控制、变电站综合自动化等场景。模块可采集发电机的电压、电流、转速等关键参数，执行励磁调节、负荷分配等控制逻辑，同时通过IEC 61850协议与电力监控系统互联，确保电力系统的稳定运行与安全调度。
- 过程工业控制：在石油化工、化工、制药等过程工业中，用于反应釜温度压力控制、精馏塔液位调节、物料输送系统控制等场景。模块可同步采集多个工艺变量，通过精准的PID调节实现对生产过程的闭环控制，确保工艺参数稳定在设定范围，提升产品质量与生产安全性。
- 冶金工业控制：在钢铁、有色金属冶炼等冶金场景中，用于高炉热风炉控制、转炉供氧控制、轧钢生产线速度协调等。模块可适应高温、高粉尘的工业环境，通过快速响应的控制逻辑实现对冶炼过程的精准把控，提升生产效率与产品合格率。
- 市政公用工程：在大型污水处理厂、城市供水系统、集中供热系统中，用于水处理工艺控制、水泵风机群控制、管网压力调节等场景。模块可整合多个处理单元的控制功能，实现市政工程的自动化运行与远程监控，降低运维成本。
- 重型机械控制：在矿山机械、港口起重设备、水泥生产线等重型工业场景中，用于设备的运行状态监测、负载调节、安全保护等控制功能，凭借其强大的抗干扰能力与可靠的容错性能，保障重型设备的安全稳定运行。
使用注意事项
为确保GE WESDAC D20 C组合模块的安全稳定运行，延长模块使用寿命，保障控制系统的可靠运行，用户需严格遵循以下使用规范：
1. 精准匹配系统需求：在选型与配置时，需根据控制场景的I/O通道数量、控制精度、通信协议等需求，合理选择模块的核心配置与扩展组件，避免因配置不足导致性能瓶颈，或因过度配置造成资源浪费。同时，需确认模块与系统其他组件（如上位机、执行器）的兼容性。
2. 规范安装与接线：
安装前需切断控制柜总电源，确保模块在无电状态下进行安装，避免带电操作导致模块短路损坏。
3. 模块需安装在通风良好、无阳光直射、无腐蚀性气体的控制柜内，与发热设备（如电源模块）保持至少10cm的距离，确保散热良好。
4. 接线需严格遵循产品手册的接线规范，区分模拟量与数字量接线、输入与输出接线，避免接反或错接；模拟量信号线需采用屏蔽线，且与动力线分开布线，减少电磁干扰。
5. 严格把控电源质量：模块虽支持宽电压输入，但需确保供电电源的稳定性，避免长期电压波动或浪涌冲击。建议在电源输入端配置稳压装置与浪涌保护器，尤其在电力环境复杂的工业现场，以保护模块内部电路。
6. 谨慎进行参数配置与程序下载：
在进行参数配置或程序下载前，需备份当前的配置文件与控制程序，避免因操作失误导致数据丢失。
7. 修改关键控制参数（如PID参数、安全阈值）时，需在系统停机或空载状态下进行测试，确认参数无误后再应用于生产运行，防止参数错误导致设备误动作。
8. 定期维护与状态监测：
定期检查模块的状态指示灯，结合调试软件监测模块的工作状态、I/O通道信号及通信链路，及时发现并排查异常问题。
9. 每半年至一年对模块进行一次清洁维护，用干燥的软布擦拭模块表面灰尘，检查接线端子是否松动，确保接触良好。
10. 定期备份模块内的控制程序与历史数据，防止因模块故障导致数据丢失。
11. 专业人员操作与维修：模块的安装、调试、故障维修等操作需由具备工业控制专业知识与相关经验的技术人员完成，严禁非专业人员擅自操作或拆解模块，避免因操作不当导致模块损坏或安全事故。
