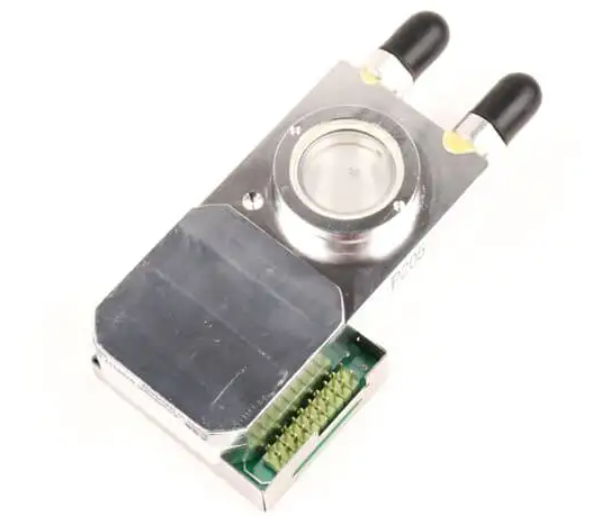

ABB 769137 C 13CO2-10% 0746919 E探测器
产品概述
ABB 769137 C 13CO2-10% 0746919 E探测器是ABB公司针对特定场景下13碳标记二氧化碳（13CO2）浓度监测需求研发的专业检测设备。该产品集成了ABB先进的传感技术与数据处理算法，具备高灵敏度、高稳定性及强环境适应性等特点，能够精准捕捉环境中体积分数为10%量程范围内的13CO2气体浓度变化，并实时输出可靠的监测数据。
与常规二氧化碳探测器不同，该设备专门针对13CO2这一特定同位素气体进行优化设计，在生物医学研究、农业科研、工业过程控制等对气体同位素监测有严格要求的领域表现突出，为用户提供高效、精准的气体浓度监测解决方案，助力实现实验数据的精准采集与工业过程的安全可控。
规格参数
2.1 核心监测参数
- 监测气体：13碳标记二氧化碳（13CO2）
- 测量量程：0-10%（体积分数）
- 精度等级：±0.1% FS（满量程）
- 分辨率：0.01%
- 响应时间：T90≤5s（从气体接触传感器到输出稳定值的90%所需时间）
2.2 电气参数
- 供电电压：DC 24V ±10%
- 工作电流：正常工作≤100mA；峰值电流≤150mA（启动瞬间）
- 输出信号：标配4-20mA模拟信号；可选RS485数字信号（Modbus-RTU协议）
- 负载能力：4-20mA输出时，最大负载电阻≤500Ω
2.3 环境参数
- 工作温度：-10℃~50℃
- 存储温度：-20℃~60℃
- 工作湿度：10%~90% RH（无冷凝）
- 防护等级：IP65（外壳防护，适用于室内及半户外环境）
- 抗干扰能力：符合GB/T 17626.2-2006（静电放电抗扰度）、GB/T 17626.4-2008（电快速瞬变脉冲群抗扰度）要求
2.4 物理参数
- 外形尺寸：180mm×120mm×80mm（长×宽×高）
- 外壳材质：ABS工程塑料（阻燃等级UL94 V-0）
- 安装方式：壁挂式/管道式（可选，管道式需配合专用采样组件）
- 重量：约0.8kg（不含安装附件）
性能特点
3.1 精准监测，靶向性强
采用ABB专属的13CO2特异性传感技术，能够有效区分13CO2与普通12CO2及其他干扰气体（如甲烷、一氧化碳等），避免交叉干扰导致的测量误差，在复杂气体环境中仍能保持极高的监测精度，满足科研及工业场景下对同位素气体精准测量的需求。
3.2 稳定可靠，寿命长久
核心传感器采用进口元器件，经过严格的老化测试与稳定性校准，平均无故障工作时间（MTBF）≥50000小时；设备内置自动校准功能，支持定时自动校准与手动校准两种模式，可有效抵消传感器漂移带来的影响，长期使用仍能保持良好的性能稳定性。
3.3 环境适应能力强
优化的温湿度补偿算法，可在较宽的温湿度范围内自动修正测量数据，确保环境波动时测量结果的准确性；IP65的防护等级能够有效抵御灰尘、雨水等外部环境影响，适用于实验室、工业车间、农业大棚等多种场景。
3.4 操作便捷，运维简单
设备配备小型LCD显示屏，可实时显示13CO2浓度值、工作状态、供电情况等信息；操作按键简洁易懂，支持参数设置、校准启动等功能快速操作；同时，设备支持远程数据传输（可选RS485版本），便于用户通过上位机系统实现集中监控与数据管理，降低运维成本。
3.5 安全防护，保障全面
外壳采用阻燃ABS材质，具备良好的绝缘性能与抗冲击能力；内置过流、过压、短路保护电路，可有效避免异常供电对设备造成的损坏；当监测到13CO2浓度超出用户设定的报警阈值时，会及时输出报警信号（可选继电器输出），提醒工作人员采取相应措施。
工作原理
该探测器基于激光吸收光谱技术（TDLAS，可调谐二极管激光吸收光谱技术）实现对13CO2的精准监测。其核心工作流程如下：
1. 激光发射：设备内部的可调谐二极管激光器会发射出特定波长的激光，该波长经过精准调校，仅与13CO2分子的特征吸收谱线匹配，而不会被12CO2及其他气体分子吸收。
2. 气体作用：当激光穿过含有13CO2的监测区域（空气样本或管道内气体）时，部分激光能量会被13CO2分子吸收，吸收程度与13CO2的浓度成正比（遵循朗伯-比尔定律）。
3. 信号接收与转换：激光穿过监测区域后，被另一侧的光电探测器接收，光电探测器将光信号转换为对应的电信号，并传输至数据处理单元。
4. 数据处理：数据处理单元通过专用算法对电信号进行分析，结合激光波长、光程长度等参数，计算出13CO2的浓度值，并对温湿度等环境因素造成的误差进行自动补偿。
5. 信号输出与显示：处理后的浓度数据一方面通过4-20mA模拟信号或RS485数字信号输出至外部控制系统（如PLC、DCS系统），另一方面在设备的LCD显示屏上实时显示，供现场人员查看。
此外，设备内置的校准模块会定期（或根据用户指令）启动校准流程，通过与标准气体浓度进行对比，修正传感器的测量偏差，确保长期监测的准确性。
注意事项
5.1 安装注意事项
- 安装位置应避免阳光直射、雨水直接冲刷及强振动环境，同时远离高温热源（如加热器、锅炉等）和强电磁干扰源（如大功率电机、变频器等），距离此类干扰源应不小于1m。
- 壁挂式安装时，应选择通风良好的位置，确保空气能够顺畅接触传感器；管道式安装时，需确保采样点位于管道内气体流动平稳的区域，避免死体积或涡流导致的测量延迟。
- 安装过程中应严格按照电气接线图进行接线，确保供电电压与设备额定电压一致，正负极接线正确，避免接反导致设备损坏；接线完成后应做好防水密封处理（尤其户外安装时）。
- 设备安装完成后，应确保外壳无破损，防护等级不受影响。
5.2 操作与使用注意事项
- 设备启动前应检查供电线路是否正常，确认无误后再接通电源，启动后需等待5-10分钟，待设备完成预热与自检后再进行参数设置或校准操作。
- 进行手动校准时，必须使用经过计量认证的13CO2标准气体，标准气体浓度应选择量程的80%左右（如8%），校准过程中确保标准气体匀速、稳定地通入传感器气室。
- 避免频繁启停设备，频繁启停可能导致传感器性能不稳定，影响测量精度。
- 设备运行过程中，如发现显示屏显示异常、输出信号不稳定或出现报警等情况，应先检查供电及接线是否正常，若问题仍未解决，请勿自行拆卸设备，应联系ABB专业售后人员进行维修。
5.3 维护与保养注意事项
- 定期清洁设备外壳，可用干燥柔软的抹布擦拭，避免使用酒精、汽油等腐蚀性溶剂，防止外壳老化或损坏。
- 定期检查传感器进气口是否有灰尘、杂物堵塞，若有堵塞应及时用压缩空气（压力≤0.1MPa）轻轻吹净，确保气体流通顺畅。
- 建议每6个月对设备进行一次校准（若使用环境恶劣，可缩短至3个月），校准记录应妥善保存，以备后续追溯。
- 设备长期不使用时，应断开供电，放置在干燥、通风、无腐蚀性气体的环境中，避免长期存放导致传感器性能衰减。
5.4 安全警示
- 本设备仅用于13CO2气体浓度监测，不得用于其他气体的检测，避免因气体类型不符导致测量错误或设备损坏。
- 设备维修必须由ABB授权的专业人员进行，擅自拆卸、改装设备可能导致设备故障、测量误差，甚至引发安全风险，且将失去产品质保。
- 若监测环境中存在高浓度腐蚀性气体（如氯气、硫化氢等），应提前告知ABB技术人员，评估是否需要配备专用的气体预处理装置，避免传感器被腐蚀。
