ABB
ABB CM15/000S0E0/STD通用工艺指示器
产品详情

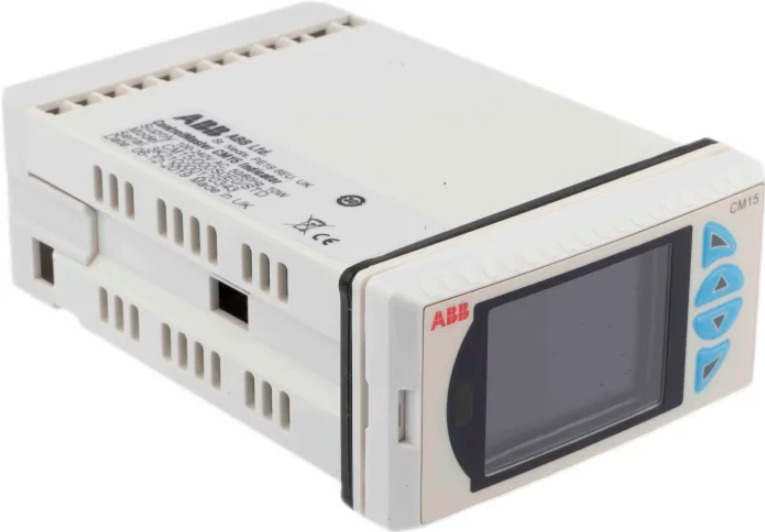

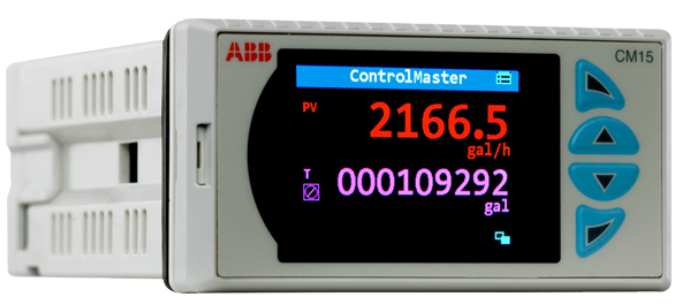

ABB CM15/000S0E0/STD通用工艺指示器
产品概述
ABB CM15/000S0E0/STD是一款专为工业环境设计的通用型工艺参数指示器，主要用于接收来自各类传感器或变送器的模拟量信号（如4-20mA、0-10V等），并将其对应的工艺参数以数字或模拟指针形式直观显示，同时具备简单的报警提示功能。该产品采用标准化的结构设计，安装便捷，抗干扰能力强，能够适应工业现场的复杂电磁环境与恶劣工况，为操作人员实时掌握工艺运行状态提供清晰、可靠的信息支持。
与传统指示器相比，CM15/000S0E0/STD在显示精度、信号适配范围及操作便捷性上进行了优化，既满足基础的参数显示需求，也能通过简单配置实现对关键参数的异常预警，助力生产过程的精细化管控。
核心功能
1. 多信号兼容，适配性广泛
该工艺指示器具备强大的信号适配能力，可兼容多种主流工业模拟量输入信号，包括4-20mA直流电流信号、0-10V直流电压信号等，能够直接与压力变送器、温度传感器、流量传感器等各类现场仪表连接。通过内部参数配置，可实现对不同量程信号的精准转换与显示，无需额外配备信号转换模块，降低了系统集成成本与复杂度。
2. 高清显示，信息直观易读
CM15/000S0E0/STD采用高亮度LED数码管或液晶显示屏（具体以产品配置为准），显示清晰醒目，即使在强光照射或昏暗的工业环境中，操作人员也能快速读取参数数值。显示屏支持单位符号、小数点位数的灵活设置，可根据监测参数的特性（如温度℃、压力MPa、流量m³/h等）进行个性化配置，确保显示信息的专业性与准确性。
3. 灵活报警，风险提前预警
为应对工艺参数异常带来的生产风险，该指示器内置了高低限报警功能。操作人员可根据生产工艺要求，预设参数的上限报警值与下限报警值。当监测到的参数超出预设范围时，指示器会立即通过声光报警（如报警灯闪烁、蜂鸣器发声）或继电器输出信号的方式发出警报，提醒操作人员及时采取干预措施，避免因参数异常导致的生产事故或产品质量问题。
4. 简易操作，调试便捷高效
产品采用人性化的操作界面设计，配备少量功能按键，操作人员通过简单的按键组合即可完成信号类型选择、量程校准、报警值设置等参数配置工作。同时，指示器具备参数记忆功能，在断电重启后，已配置的参数不会丢失，无需重新调试，有效提升了设备的维护效率与使用便利性。
5. 坚固耐用，适应恶劣环境
针对工业现场的复杂环境，CM15/000S0E0/STD采用了高强度的外壳材质与严密的密封设计，具备良好的防尘、防潮性能，防护等级可达IP65（具体以产品手册为准）。其内部电路采用抗电磁干扰设计，能够有效抵御工业现场的电磁辐射干扰，确保在大功率设备运行、强电信号波动等场景下，参数显示依然稳定、准确。
关键技术参数
输入信号
电流信号
4-20mA DC（两线制/四线制兼容）
输入信号
电压信号
0-10V DC、1-5V DC（可选）
显示性能
显示方式
4位/5位LED数码管（红色/绿色可选）
显示性能
显示精度
±0.1% FS（满量程精度）
显示性能
响应时间
≤100ms
报警功能
报警类型
上限报警、下限报警（独立可设）
报警功能
输出方式
继电器输出（常开/常闭可选），容量2A/250V AC
电源规格
工作电压
AC 220V ±10%，50/60Hz；或DC 24V ±15%（可选）
环境适应
工作温度
-20℃~60℃
环境适应
相对湿度
10%~90%（无冷凝）
环境适应
防护等级
IP65（前面板）
安装方式
安装类型
面板式安装（标准DIN尺寸）
适用场景
凭借广泛的信号适配性与稳定的运行性能，ABB CM15/000S0E0/STD通用工艺指示器已在多个工业领域得到广泛应用，主要包括：
1. 石油化工行业：用于监测反应釜的温度、压力，管道内介质的流量、液位等参数，为化工生产过程的安全可控提供数据支撑。
2. 电力行业：适配于发电厂、变电站的汽包水位、蒸汽压力、油温等参数监测，助力电力设备的稳定运行与故障预警。
3. 水处理行业：在自来水厂、污水处理厂中，用于显示水质pH值、浊度、液位及水泵出口压力等参数，保障水处理工艺的达标运行。
4. 机械制造行业：监测机床加工过程中的切削温度、液压系统压力等参数，为设备的精准控制与维护提供实时依据。
5. 食品医药行业：在食品加工、药品生产车间，用于监测杀菌温度、发酵罐压力等关键参数，确保生产过程符合卫生与质量标准。
6. 冶金行业：适配于炼钢、轧钢过程中的炉温、钢水液位等高温、高粉尘环境下的参数监测，耐受恶劣工况的同时保证数据准确。
使用要点
1. 安装规范：需选择通风干燥、无剧烈振动的位置进行面板安装，安装孔径需与产品尺寸匹配，避免安装松动导致的显示异常；安装位置应远离强电磁干扰源（如大功率变频器、接触器），必要时采取屏蔽措施。
2. 接线注意：接线前需确认电源已切断，严格区分电源输入、信号输入及报警输出接口，避免接错导致设备损坏；信号线路建议采用屏蔽线，且与动力线路分开布线，减少干扰影响。
3. 参数校准：首次使用前需根据连接的传感器/变送器量程，对指示器进行量程校准，确保显示数值与实际工艺参数一致；校准过程中需使用标准信号源，保证校准精度。
4. 报警设置：根据生产工艺的安全范围，合理设置高低限报警值，避免报警值设置过松导致风险遗漏，或设置过严引发频繁报警；报警输出若连接外部执行机构（如报警灯、电磁阀），需确认执行机构与指示器的负载匹配。
5. 日常维护：定期清洁指示器面板的灰尘与污渍，避免遮挡显示；检查接线端子是否松动，电源电压是否稳定；若长期未使用，需定期通电检测，确保设备性能正常。
