ABB CI854BK01通信接口模块
产品详情

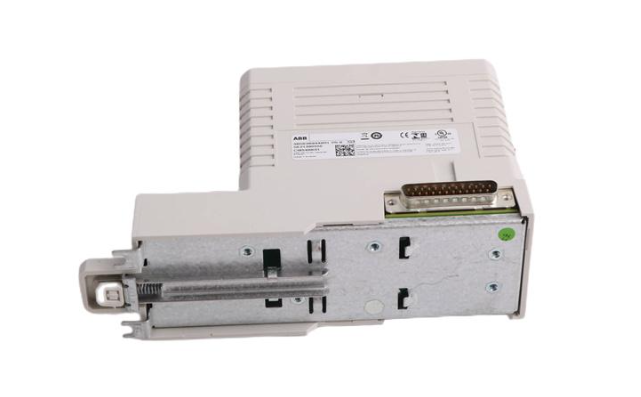

ABB CI854BK01通信接口模块
模块基本信息
ABB CI854BK01是ABB AC 800M系列控制器中的核心通信接口模块，专为工业自动化系统的异构网络互联设计，是实现控制器与各类外部设备、上位系统数据交互的关键枢纽。该模块凭借ABB在工业通信领域的成熟技术，具备高兼容性、高可靠性及实时数据传输能力，能够无缝融入复杂的工业控制网络，为控制系统的信息集成与协同控制提供稳定保障。
从产品定位来看，CI854BK01属于模块化通信接口单元，可直接插入AC 800M控制器的机架中，通过控制器背板总线实现与CPU模块的高速数据交互，同时支持多种主流工业通信协议，能够适配不同厂商的智能设备、传感器、执行器及监控系统，广泛应用于电力、化工、冶金、造纸等各类工业场景。
核心技术参数
核心技术参数是模块选型、网络配置及系统调试的重要依据，以下为CI854BK01通信接口模块的关键技术指标（具体以ABB官方技术手册为准）：
- 电源参数：采用机架背板供电，输入电压与AC 800M控制器机架兼容，通常为直流5V/24V（根据机架型号匹配），具备过压保护、欠压报警功能，确保模块在控制器统一供电系统中稳定运行。
- 通信端口：配备2个独立的千兆以太网端口（RJ45接口），支持自适应10/100/1000Mbps传输速率，端口具备MDI/MDI-X自动识别功能，可直接连接网络设备或通过交叉线连接终端设备，无需手动切换。
- 支持协议：核心支持PROFINET IO控制器/设备模式、EtherNet/IP适配器/扫描仪模式，同时兼容Modbus TCP、IEC 61850（电力行业专用）、OPC UA等协议，可通过固件升级扩展部分协议功能。
- 数据传输性能：背板总线传输速率高达1Gbps，确保与CPU模块的无延迟数据交互；以太网端口单端口最大数据吞吐量可达900Mbps，支持实时数据传输（RT）和等时实时数据传输（IRT），满足运动控制等高精度场景需求。
- 环境适应性：工作温度范围-40℃~70℃，相对湿度5%~95%（无凝露），防护等级IP20（模块本身），适应工业现场恶劣的温湿度环境，具备抗电磁干扰（EMC）能力，符合IEC 61000-6-2/3工业标准。
- 物理规格：采用标准机架式设计，尺寸与AC 800M系列模块兼容（宽×高×深约45mm×100mm×150mm），重量约300g，可直接安装于AC 800M控制器的标准机架插槽中，无需额外安装空间。
主要功能与工作原理
CI854BK01通信接口模块以“协议转换+数据转发+网络管理”为核心功能，通过模块化设计实现多协议兼容与高效数据处理，其具体功能及工作原理如下：
1. 多协议转换与适配功能
作为工业控制网络的“翻译官”，该模块能够实现不同通信协议之间的无缝转换。例如，当AC 800M控制器需要与采用PROFINET协议的西门子设备和采用EtherNet/IP协议的罗克韦尔设备同时通信时，CI854BK01可将控制器的内部数据格式转换为对应协议的数据帧，分别发送至不同设备，同时将各设备的反馈数据转换为控制器可识别的格式，实现异构网络的互联互通。模块内置的协议栈采用硬件加速技术，确保协议转换过程低延迟、无数据丢失。
2. 高速数据转发与交互功能
模块通过双以太网端口实现“一主一备”或“双网段互联”的网络架构。在“一主一备”模式下，两个端口分别连接主网络和备用网络，当主网络出现故障时，模块可在50ms内自动切换至备用网络，保障数据传输的连续性；在“双网段互联”模式下，两个端口分别连接不同网段的设备，模块作为网段间的网关，实现跨网段的数据转发，避免不同网段设备直接通信导致的网络拥堵。同时，模块与CPU模块通过背板总线高速交互数据，确保控制器对现场设备的实时控制与状态监测。
3. 网络诊断与故障报警功能
模块内置完善的网络诊断工具，支持通过ABB Control Builder M软件或Web界面查看端口连接状态、数据传输速率、协议运行状态等信息。当出现网络中断、端口故障、协议异常等问题时，模块可通过三个方式反馈故障：一是模块面板的LED指示灯（如Link/Act灯闪烁异常、Fault灯常亮）；二是通过背板总线向CPU模块发送故障信号，触发控制器的报警程序；三是支持SNMP协议，向网络管理系统（NMS）发送陷阱（Trap）信息，便于运维人员远程监控与故障定位。
4. 网络安全防护功能
针对工业网络的安全需求，模块具备多层次安全防护能力。支持IP地址过滤功能，仅允许预设的合法IP地址设备与其通信，阻止非法设备接入；支持TCP/UDP端口限制，关闭未使用的端口，减少网络攻击面；部分固件版本支持VPN（虚拟专用网络）功能，通过加密隧道实现远程设备与模块的安全通信，防止数据在传输过程中被窃取或篡改，保障工业控制网络的信息安全。
5. 热插拔与冗余备份功能
该模块支持AC 800M控制器的热插拔功能，在控制器不停机的情况下，可直接插拔模块进行更换或维护，避免因模块故障导致整个控制系统停机，提高系统的可用性。同时，支持模块级冗余配置，当主模块出现故障时，备用模块可自动接管通信任务，切换时间≤100ms，确保通信链路的连续性，满足对可靠性要求极高的工业场景（如核电站、大型化工装置）。
安装与配置注意事项
1. 安装要求
- 模块需安装在AC 800M控制器的标准机架插槽中，安装前需确认机架型号与模块兼容（如AC 800M 410/450机架），插入时需对准插槽导轨，缓慢推入直至听到“咔嗒”声，确保模块与背板总线可靠连接。
- 安装环境需满足模块的环境适应性要求，避免安装在靠近高温热源（如变频器）、强电磁辐射源（如高压电缆）及多粉尘、潮湿的位置，机架需做好接地处理（接地电阻≤4Ω），减少电磁干扰。
- 以太网电缆需采用工业级屏蔽双绞线（如CAT6A屏蔽电缆），电缆屏蔽层需与机架接地连接，电缆长度需控制在100米以内（千兆以太网），避免信号衰减。端口连接时需确保RJ45水晶头压接牢固，避免松动导致通信中断。
- 模块支持热插拔，但插拔时需佩戴防静电手环，避免静电损坏模块内部元器件，插拔过程中需保持手部稳定，避免用力过猛损坏模块或机架插槽。
2. 配置要点
- 模块配置需使用ABB Control Builder M软件（版本需与模块固件版本匹配），通过控制器背板总线或以太网端口连接模块，首次配置需为模块分配IP地址（与控制器及网络设备在同一网段），设置模块名称及通信参数。
- 协议配置需根据连接设备的协议类型选择对应的协议模式，如连接PROFINET设备时，需将模块配置为PROFINET IO控制器模式，添加从站设备的GSD文件，配置输入/输出数据映射地址；连接EtherNet/IP设备时，需配置为EtherNet/IP扫描仪模式，导入设备的EDS文件。
- 冗余配置时，需将主备模块的IP地址、协议参数设置一致，通过软件启用冗余功能，配置故障切换条件（如端口连接中断、数据传输超时），确保主备模块状态同步，切换过程无数据丢失。
- 配置完成后需进行通信测试，通过软件的“在线诊断”功能查看模块与各设备的连接状态，发送测试数据验证数据传输的准确性，同时模拟网络故障测试冗余切换功能是否正常。
