ABB REF615E_E HBFHAEAGNBA1BNN1XE 数字馈线保护继电器
产品详情

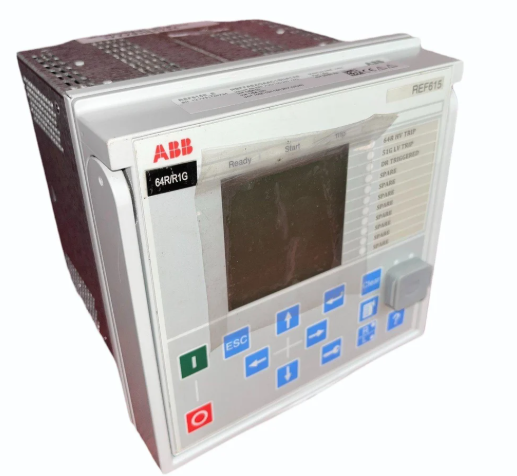

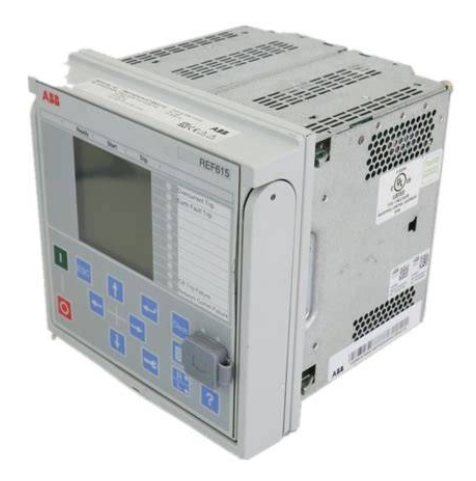

ABB REF615E_E HBFHAEAGNBA1BNN1XE 数字馈线保护继电器
产品基本概述
ABB REF615E_E（订货号：HBFHAEAGNBA1BNN1XE）是一款面向中低压配电网馈线回路设计的高精度数字式保护继电器，隶属于ABB RELION® 615系列核心保护装置。作为配电网馈线保护的核心设备，其核心功能是实时监测馈线回路的电流、电压、功率等电气量，精准识别短路、过载、接地故障、过电压、欠电压等故障类型，通过快速可靠的保护动作切除故障，同时具备遥测、遥信、遥控（三遥）功能，实现馈线回路的全面监控与精益化管理。
该继电器融合了ABB在电力系统保护领域的先进算法与数字化技术，采用32位高性能微处理器与模块化硬件架构，具备保护逻辑灵活配置、动作速度快、测量精度高、抗干扰能力强、通讯接口丰富等特点，广泛应用于变电站、工业企业配电站、商业综合体配电室等场景的10kV及以下馈线回路保护，是构建智能配电网保护体系的关键组件。
核心功能与保护特性
1. 核心保护功能
- 短路与过载保护：内置三段式过电流保护（速断、限时速断、过流）及反时限过流保护功能，可根据馈线负载特性灵活配置保护定值。速断保护动作时间≤20ms，能快速切除严重短路故障；反时限保护可根据故障电流大小自动调整动作时间，适配不同容量馈线的保护配合需求，避免故障扩大。
- 接地故障保护：支持剩余电流保护、零序电流保护两种接地故障检测模式，针对小电流接地系统（中性点不接地或经消弧线圈接地），采用五次谐波制动或选线算法，精准识别单相接地故障，动作灵敏度≤30mA，有效解决配电网接地故障定位难题。
- 电压类保护功能：集成过电压保护、欠电压保护、电压不平衡保护功能，当馈线电压超出整定值（过电压整定值可设为1.05-1.2倍额定电压，欠电压为0.7-0.95倍额定电压）时，快速发出告警或跳闸指令，防止电压异常对下游用电设备造成损坏。
- 特殊保护与联锁功能：具备重合闸功能（单侧电源/双侧电源可选），支持重合闸前加速、后加速逻辑，提高配电网供电可靠性；同时支持低周减载、过负荷告警、CT断线检测等辅助保护功能，可通过逻辑编程实现与断路器、隔离开关的联锁控制。
2. 附加实用特性
- 高精度测量与数据记录：具备0.2级电能测量精度，可实时采集并计算馈线的有功功率、无功功率、功率因数、电能（正向/反向）等电气参数；内置故障录波功能，可记录故障前200ms、故障后800ms的电气量波形，采样率达1kHz，为故障分析提供精准数据。
- 灵活的通讯与智能化能力：支持IEC 61850、Modbus TCP/RTU、DNP3.0等主流电力通讯协议，配备2路以太网接口与1路RS485接口，可无缝接入智能变电站自动化系统（SAS）或配电网自动化平台，实现保护信息、测量数据的远程上传与定值远程整定。
- 自定义逻辑与定值管理：提供图形化逻辑编程工具，支持用户根据实际需求自定义保护逻辑与联锁条件；具备多套定值组（最多8套）存储功能，可通过通讯或本地操作快速切换定值组，适配馈线不同运行方式（如检修、正常供电）的保护需求。
- 高可靠性与环境适应性：采用工业级高稳定性元器件，通过IEC 61000系列电磁兼容测试，能有效抵御配电网中的浪涌、电磁辐射、高频干扰；工作温度范围达-40℃~+70℃，防护等级为IP40，可适应户外端子箱、户内控制柜等多种安装环境。
关键技术参数
电源参数
直流电源：24V DC/48V DC/110V DC/220V DC ±20%；交流电源：110V AC/220V AC ±20%；功耗：≤15W
适配配电网常用交直流操作电源，电压适应性强
电流输入
额定电流：5A或1A（CT二次侧）；测量范围：0.1In~20In；电流测量精度：0.2级
兼容配电网主流CT规格，测量精度高
电压输入
额定电压：100V（线电压）/57.7V（相电压）；测量范围：0.1Un~1.2Un；电压测量精度：0.2级
适配PT二次输出电压，满足电压监测与保护需求
保护动作时间
速断保护：≤20ms；过流保护：可整定（100ms~10s）；接地故障保护：≤30ms
快速响应故障，有效限制故障影响范围
输出接点
跳闸输出：4对（常开，容量AC 250V/5A DC 220V/2A）；信号输出：6对（常开/常闭可选）
满足跳闸回路与信号回路驱动需求
通讯接口
2路千兆以太网接口（支持IEC 61850-9-2）；1路RS485接口（支持Modbus RTU）
支持与自动化系统无缝对接，实现远程监控
故障录波
采样率：1kHz；记录时长：故障前200ms+故障后800ms；存储容量：≥100条录波数据
为故障分析提供完整数据支撑
工作环境
温度：-40℃~+70℃；湿度：5%~95%（无凝露）；防护等级：IP40
适应户外与户内多种安装环境，环境适应性强
安装方式
35mm标准DIN导轨安装 或 面板嵌入式安装
适配不同柜体结构与安装空间需求
典型应用场景
该数字馈线保护继电器凭借其精准的保护性能、丰富的功能配置及高可靠性，在配电网及工业领域应用广泛，典型场景包括：
1. 公用变电站馈线保护：用于10kV/35kV公用变电站的出线馈线保护，作为馈线的主保护设备，实现对短路、过载、接地故障的快速切除，配合重合闸功能提高配电网供电可靠性，减少用户停电时间。
2. 工业企业配电站：在钢铁、化工、制造业等大型工业企业的自备配电站中，用于车间动力馈线、电机馈线的保护，针对工业负荷冲击大的特点，通过灵活配置保护定值，确保生产设备安全与供电连续性。
3. 商业与民用配电网：用于商业综合体、住宅小区、数据中心的10kV进线及0.4kV出线馈线保护，通过过电压、欠电压保护防止电压异常损坏空调、服务器等敏感用电设备，保障商业运营与居民生活用电安全。
4. 新能源配电网：在分布式光伏、风电项目的并网线缆保护中，用于新能源电站与配电网连接馈线的保护，具备反孤岛检测辅助功能，确保新能源发电系统安全并网与故障时可靠脱离电网。
5. 铁路与轨道交通：用于铁路沿线配电所、轨道交通牵引变电站的辅助馈线保护，适应铁路系统严苛的电磁环境与宽温工作要求，保障信号系统、照明系统等关键负荷的稳定供电。
安装与维护注意事项
1. 安装规范
- 继电器应安装在通风良好、无剧烈震动（振动加速度≤3g）、无腐蚀性气体、无强电磁辐射的控制室内或保护屏内，户外安装需配备防护等级≥IP54的端子箱；继电器周围预留≥50mm散热空间，避免与发热元件（如电源模块）直接相邻。
- 严格区分电流回路、电压回路、电源回路及通讯回路，采用不同颜色线缆标识（如电流回路用黄色/绿色，电压回路用红色，通讯回路用蓝色）；电流回路应采用铜芯线缆（截面≥2.5mm²），且接线牢固，避免CT二次侧开路。
- CT与PT接线时必须确保极性正确，电流回路“·”端与电压回路“L”端对应，避免因接线错误导致保护误动或拒动；电压回路应安装熔断器（容量2A），电流回路严禁安装熔断器，防止CT开路产生高电压。
- 继电器接地应符合电力系统接地规范，保护接地与系统接地网可靠连接，接地电阻≤4Ω；通讯线缆采用屏蔽双绞线，屏蔽层单端接地，降低信号传输干扰。
2. 维护要点
- 日常巡检时，通过继电器液晶显示屏查看运行状态（电流、电压、功率、定值组）及告警信息，确认指示灯状态正常（电源灯常亮、运行灯闪烁、无故障灯告警）；定期通过上位系统核对测量数据与现场仪表一致性。
- 每季度对继电器进行清洁维护，用压缩空气或干燥软布清理继电器表面及接线端子的灰尘，检查接线端子是否松动，尤其是电流、电压回路端子，发现松动及时紧固（铜芯线缆扭矩值：2.5mm²为1.2N·m）。
- 每半年进行一次保护定值核对与功能测试，通过继电保护测试仪模拟短路、过载、接地故障等工况，检验保护动作的准确性与动作时间；测试前需退出跳闸出口压板，避免误跳闸。
- 定期检查通讯链路稳定性，通过上位系统查看通讯状态，确保数据传输正常；每年导出故障录波数据与运行日志，清理过期数据，确保存储空间充足。
- 继电器出现故障时，应立即退出相关保护压板，通过故障代码与录波数据初步定位故障原因；更换继电器时需确保新设备型号与订货号一致，更换后重新进行定值配置与功能测试，合格后方可投入运行。
