ABB 500BOM01 1MRB150023R0002数字输出模块
产品详情

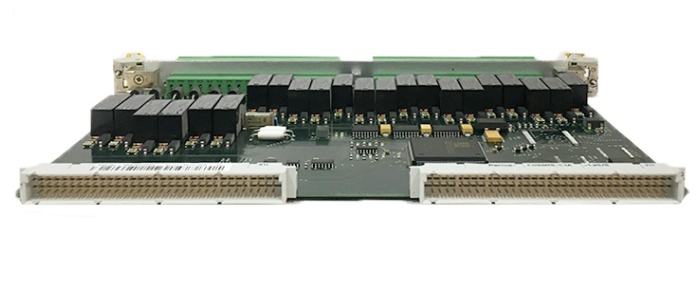

ABB 500BOM01 1MRB150023R0002数字输出模块
模块概述
ABB 500BOM01 1MRB150023R0002是一款专为工业自动化控制系统设计的高性能数字输出模块，隶属于ABB AC 500系列PLC的I/O模块家族。该模块具备高可靠性、强抗干扰能力和灵活的配置特性，能够精准、稳定地将PLC的数字控制信号转换为现场执行机构的驱动信号，广泛应用于制造业、能源、化工、冶金等对控制精度和系统稳定性要求严苛的工业场景，为各类自动化设备的动作控制提供核心支撑。
核心技术规格
2.1 基本电气参数
- 输出类型：晶体管输出（NPN/PNP可配置，具体以实际型号为准）
- 输出通道数：8通道/16通道（常见规格，需结合产品铭牌确认）
- 额定输出电压：24V DC（工业标准直流供电，适配多数现场执行元件）
- 每通道额定输出电流：0.5A/1A（单通道最大负载能力，避免过载运行）
- 总输出电流：≤8A（模块整体电流限制，需合理分配各通道负载）
- 响应时间：≤1ms（从控制信号输入到输出状态切换的延迟，保障快速控制需求）
2.2 环境适应参数
- 工作温度范围：-25℃~+60℃（满足工业现场高低温环境需求）
- 存储温度范围：-40℃~+85℃（便于运输和长期存储）
- 相对湿度：5%~95%（无凝露，适应潮湿或干燥的工作环境）
- 防护等级：IP20（模块本体防护，安装时需配合控制柜实现更高防护）
- 抗干扰性能：符合IEC 61000-4系列标准，具备较强的电磁兼容（EMC）能力，可抵御工业现场的电磁干扰
2.3 机械与连接参数
- 安装方式：DIN导轨安装（35mm标准导轨，便于快速固定和拆卸）
- 模块尺寸：宽×高×深 约45mm×100mm×120mm（具体以实物为准，紧凑设计节省控制柜空间）
- 连接方式：弹簧式接线端子/螺钉式接线端子（接线牢固，便于维护）
- 通讯接口：通过AC 500系列PLC背板总线与CPU模块通讯，无需额外布线
核心功能特性
3.1 高可靠性设计
模块采用ABB工业级元器件，经过严格的环境应力筛选和可靠性测试，平均无故障工作时间（MTBF）长，可适应工业现场的连续高强度运行。同时具备过流保护、短路保护功能，当某一通道出现过载或短路情况时，能快速切断输出，避免模块损坏，保障整个控制系统的安全。
3.2 灵活的配置与诊断能力
支持通过ABB Automation Builder软件进行参数配置，可根据现场需求设置输出信号的响应模式、故障诊断阈值等参数。模块自带LED状态指示灯，每通道均配备“电源指示”“输出状态指示”“故障指示”，运维人员可通过指示灯快速判断模块及各通道的工作状态，大幅提升故障排查效率。
3.3 兼容与扩展特性
完全兼容ABB AC 500系列PLC的各种CPU模块，可无缝集成到AC 500控制系统中。模块支持热插拔功能（需配合PLC系统的热插拔设计），在不中断整个控制系统运行的情况下，可实现模块的更换与维护，减少停机时间，提高生产效率。此外，通过AC 500系列的I/O扩展总线，可根据控制规模灵活增减模块数量，满足不同项目的需求。
典型应用场景
1. 制造业自动化：用于控制生产线中的电磁阀、接触器、指示灯等执行元件，实现工序的自动化切换、设备启停控制等，如汽车装配线、电子元器件生产线等。
2. 能源行业：在变电站、发电厂等场景中，控制断路器、隔离开关的辅助执行机构，以及各类监测仪表的信号输出，保障能源生产与输送的稳定运行。
3. 化工与冶金：用于控制反应釜的搅拌电机、阀门的开关动作、加热装置的启停等，适应化工、冶金现场的高温、高粉尘、强腐蚀等恶劣环境，确保生产过程的精准控制。
4. 楼宇自动化：控制楼宇中的通风风机、给排水泵、照明系统等设备，实现楼宇设备的智能化管理，降低能耗。
安装与使用注意事项
- 安装前需确认模块型号与系统需求匹配，检查模块外观无破损、接线端子无变形。
- 模块需安装在通风良好、无阳光直射、无腐蚀性气体和强电磁辐射的控制柜内，避免与发热量大的设备近距离安装。
- 接线时需严格按照模块接线图操作，区分电源端、输出端和公共端，确保接线牢固、极性正确，避免短路或接错线导致模块损坏。
- 系统上电前需再次检查接线和参数配置，上电后通过状态指示灯确认模块工作正常，再接入负载运行。
- 日常维护中需定期清洁模块表面灰尘，检查接线端子是否松动，发现故障及时断电处理，避免故障扩大。
