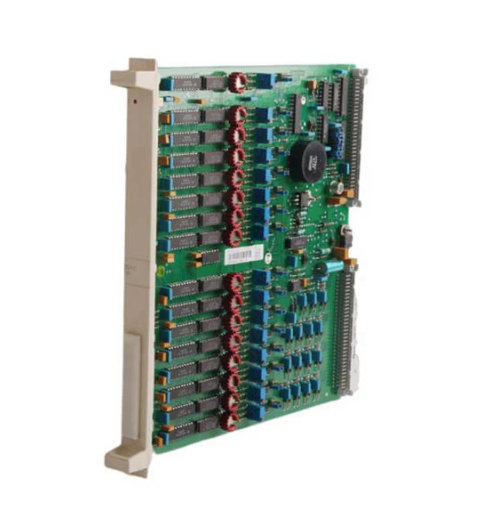

ABB DSAO120 57120001-EY数字量输出模块
产品详情
ABB DSAO120 57120001-EY数字量输出模块
模块基本概述
ABB DSAO120 57120001-EY是一款专为工业自动化控制系统设计的高性能数字量输出模块，隶属于ABB Advant OCS或Freelance控制系统产品系列，主要用于将控制器发出的数字控制信号转换为可驱动外部执行机构的物理信号，实现对阀门、电机、指示灯等工业设备的精准控制。其具备高可靠性、强抗干扰能力及灵活的配置特性，广泛应用于电力、化工、冶金、造纸等对控制精度和系统稳定性要求严苛的工业领域。
核心功能与特性
2.1 输出性能优势
该模块采用多通道独立设计，通常配备16路数字量输出通道，每路通道可独立配置输出状态与响应模式，支持“常开/常闭”输出逻辑切换，满足不同负载的控制需求。输出驱动能力强劲，单通道最大输出电流可达2A（具体值需参考实际工况与负载类型），可直接驱动小型交流接触器或中间继电器，无需额外配置功率放大单元，简化了系统布线与硬件架构。
2.2 高可靠性设计
针对工业现场复杂的电磁环境，模块内置多重抗干扰机制，包括光电隔离、浪涌抑制及电磁兼容（EMC）防护电路，能有效抵御尖峰电压、电磁辐射及接地干扰，确保输出信号的稳定性。同时，模块具备完善的自我诊断功能，可实时监测通道短路、过载及模块电源异常等故障，并通过通信接口将故障信息上传至控制器，便于运维人员快速定位与排查问题，降低系统停机风险。
2.3 灵活的集成与配置
模块支持与ABB系列控制器通过专用总线（如Profibus DP、Modbus RTU等，具体总线类型需结合系统配置）实现高速通信，数据传输速率快且延迟低，保障控制指令的实时响应。配置过程可通过ABB专用编程软件（如Freelance Engineering Studio）完成，支持在线修改输出参数、强制输出状态等操作，提升了系统调试与维护的便捷性。
关键技术参数
输出通道数
16路
独立通道设计，支持单通道控制
输出类型
继电器输出/晶体管输出（视具体型号）
继电器输出适用于交流负载，晶体管输出适用于直流负载
输出电压范围
AC 24-230V / DC 12-240V（继电器输出）；DC 24V（晶体管输出）
宽电压适配，兼容不同工业电源标准
单通道最大输出电流
2A（继电器输出）；0.5A（晶体管输出）
需根据负载功率合理匹配，避免过载
响应时间
≤10ms（晶体管输出）；≤100ms（继电器输出）
满足多数工业控制场景的实时性要求
隔离方式
通道间光电隔离，隔离电压≥2500Vrms
防止通道间干扰，保障系统安全
工作温度范围
-20℃ ~ +60℃
适应工业现场高低温恶劣环境
电源要求
DC 24V ±10%
需配备稳定的工业开关电源供电
通信接口
支持Profibus DP / Modbus RTU
与控制器实现无缝数据交互
安装与接线规范
4.1 安装要求
模块采用标准DIN导轨安装方式，安装时需确保与相邻设备保持至少5mm的散热间隙，避免因散热不良导致模块性能下降。安装环境应远离粉尘、油污、腐蚀性气体及强磁场源，同时确保安装面牢固平整，防止振动对模块内部电路造成损坏。
4.2 接线注意事项
- 电源接线：严格区分模块电源输入端的正负极（通常标有“+V”“-V”），避免接反导致电源电路烧毁；建议在电源输入端串联1A保险丝，作为过流保护。
- 输出接线：根据负载类型（交流/直流）选择对应的接线方式，确保输出端子与负载之间的连接牢固，避免虚接产生电弧；对于感性负载（如电机、电磁阀），需在负载两端并联续流二极管或浪涌吸收器，保护模块输出电路。
- 通信接线：遵循总线通信规范进行接线，确保通信线屏蔽层可靠接地，减少电磁干扰；总线终端需安装匹配电阻，保障通信信号的完整性。
典型应用场景
1. 电力行业：用于火电厂锅炉燃烧系统中燃油阀、燃气阀的开关控制，以及变电站高压柜中隔离开关、接地开关的动作控制，实现电力生产与传输过程的自动化调控。
2. 化工行业：在化工反应釜控制系统中，驱动进料阀、出料阀、搅拌电机等设备，根据反应参数精准控制物料投放与搅拌速度，保障化学反应的稳定性与安全性。
3. 冶金行业：应用于钢铁生产的轧钢系统，控制轧辊压下装置、输送辊道电机的启停，实现钢材轧制过程的连续化控制，提升轧钢效率与产品质量。
4. 造纸行业：用于造纸机的网部、压榨部、干燥部等单元，控制真空阀、蒸汽阀、烘缸传动电机等设备，调节纸张生产过程中的湿度、张力等关键参数，确保纸张品质达标。
